4. Montaža
Montažu izvršiti u skladu sa lokalnim propisima i
odredbama. Sololift+ WC mora biti instaliran u istoj
prostoriji u kojoj se nalazi i toalet.
Molimo Vas da imate u vidu da Sololift+ modeli
moraju biti dostupni za održavanje i popravku.
Inženjeri neće biti u mogućnosti da izvrše popravku
ili servis jedinice bez lakog pristupa.

4.1 Elektricni prikljucak

Elektricno prikljucivanje sme izvoditi samo strucno
osoblje.
Sololift+ WC se mora prikljuciti na napon u skladu sa
podacima na natpisnoj plocici.
Prikljucak mora ukljucivati i uzemljeni
strujni prekidac za zaštitu od lutajucih
struja. To osiguravamo upotrebom
šuko utikaca ili druge alternative za
utikac sa uzemljenjem.
Sololift+ WC treba na mrežu prikljuciti
sa minimalnim kontaktnim razmakom
od 3 mm u svim polovima.
Prepumpni uredaj treba prema
propisima zaštititi od zapljuskivanja
vodom.

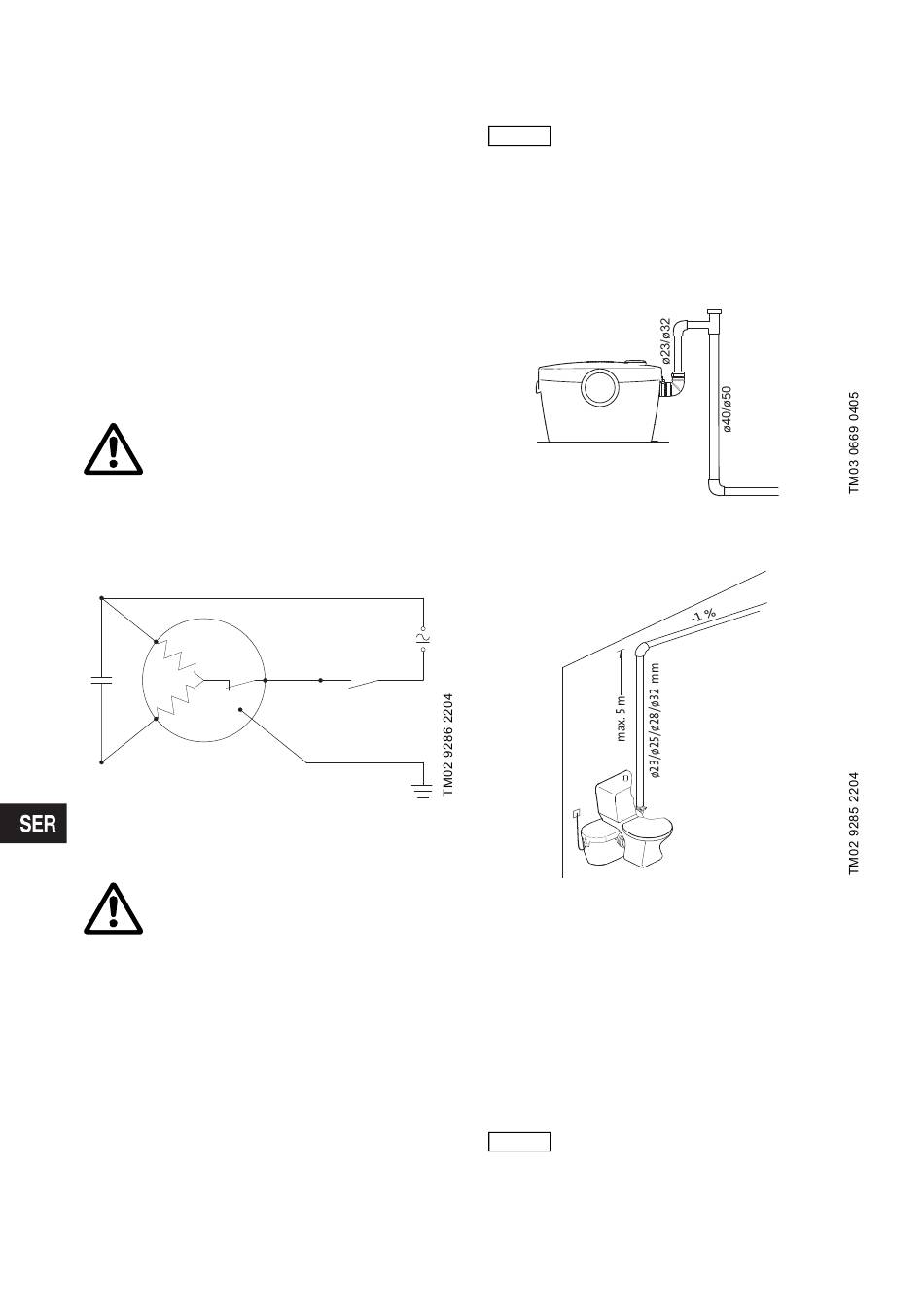

4.1.1 Dijagram ožicenja
Rp
C
Ra
Slika 4
4.1.2 Zaštita motora
U slucaju nadtemperature termicka
sklopka iskljucuje motor pa ga
ponovno ukljucuje nakon dovoljnog
hladenja.

4.2 Mehanicko prikljucivanje

Vijci za pricvršcenje na pod F se moraju montirati,
kako bismo sprecili podizanje u slucaju
poplavljivanja prostorije. Sololift+ WC treba montirati
sa dovoljno prostora za održavanje.
128
4.2.1 Sifonaža
Ako je veza sa kanalizacionim
odvodima ispod nivoa prepumpnih
uređaja, preporučljiva je instalacija
Savet
ventilacionog ventila da bi se sprečila
sifonaža.
Ukoliko je poslednja sekcija cevi, posle horizontalne
ispusne cevi, vertikalna, onda ona mora biti dva puta
veća od horizontalne cevi. Ako je horizontalna cev
∅23, onda vertikalna cev treba da bude ∅40. Ako je
horizontalna cev ∅32, onda vertikalna cev treba da
bude ∅50. Videti fig. 5.
Slika 5
4.2.2 Skica primene
Slika 6
4.2.3 Spajanje na toalet
Sololift+ WC koristiti za toalet sa vodoravnim
ispustom u skladu sa EN 33 ili EN 37. Kapacitet
mora iznositi najmanje 6 litara po ispiranju.
Gurnite prepumpni uredaj uz školjku pa povucite
manžetnu na ispust školjke tako, da prekriva spojno
mesto.
Pricvrstite stezaljku i proverite ispravni položaj
manžetne.
Za izbegavanje nepotrebne buke
možete Sololift+ WC montirati 10 mm
Savet
od zida i na podlogu koja prigušuje
vibracije.
