3. Instalação
A instalação deve ser levada a cabo de acordo com
a legislação e directivas locais. A Sololift+ WC deve
ser instalada no mesmo compartimento que a sanita.
Tenha em atenção que todos os modelos Sololift+
devem estar acessíveis para manutenção e repara-
ção. Sem um acesso fácil, não será possível efec-
tuar a manutenção ou a reparação.
3.1 Instalação eléctrica
A instalação eléctrica deve ser levada a cabo ape-
nas por profissionais.
A Sololift+ WC deve ser ligada ao abastecimento de
tensão de acordo com a chapa de características.
A instalação deve incluir um disjuntor
diferencial para protecção contra falhas
na corrente. Isto assegura protecção
quando utiliza uma ficha Schuko ou
outra alternativa com uma ficha com
ligação à terra.
A Sololift+ WC deve ser ligada a um
interruptor ligado à rede de abasteci-
mento com uma diferença mínima de
contactos de 3 mm em todos os pólos.
A estação elevatória deve ser protegida
contra salpicos de água de acordo com
as regulamentações locais.

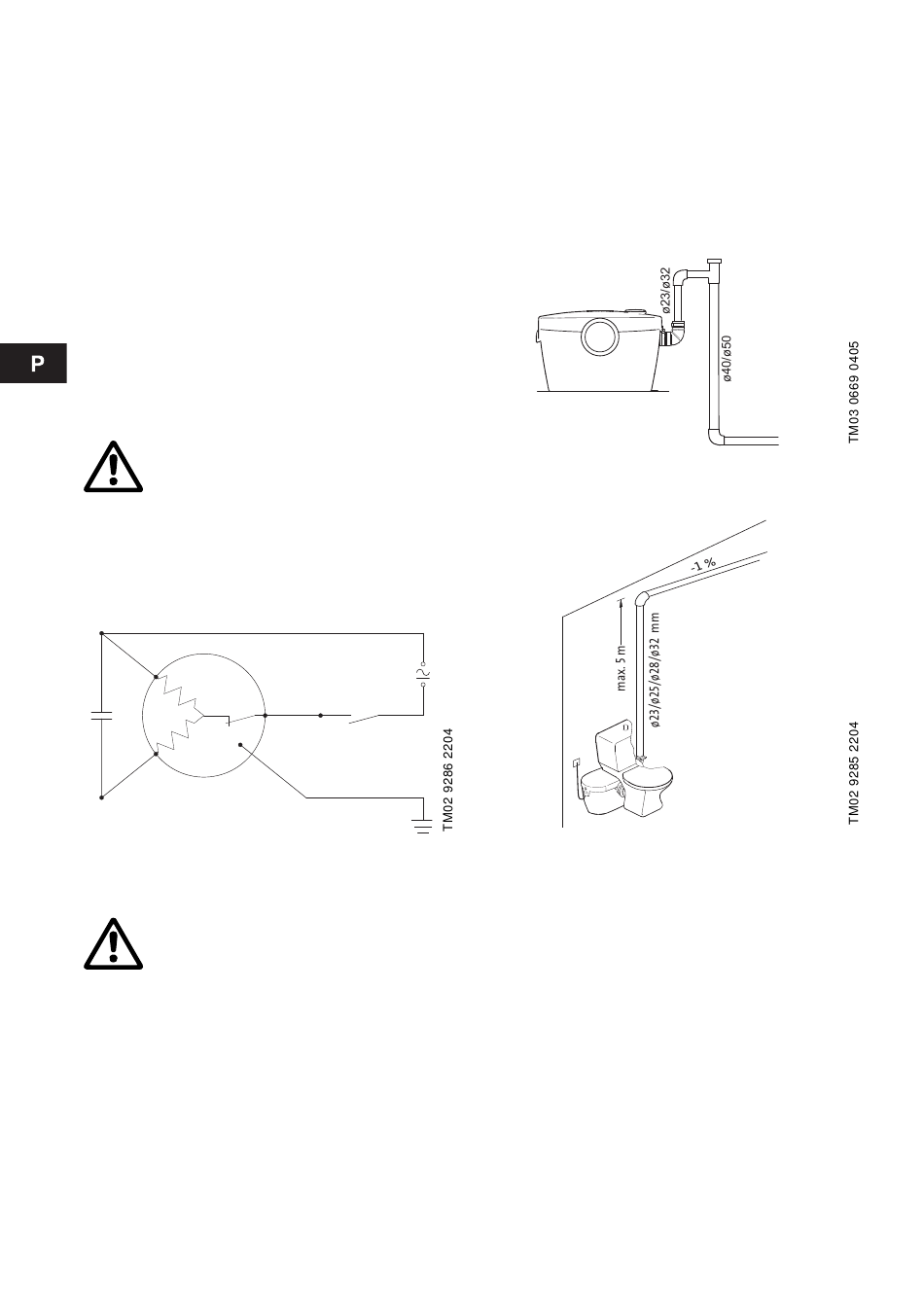

3.1.1 Diagrama de ligação
Rp
C
Ra
Fig. 4
3.1.2 Protecção do motor
Em caso de sobretemperatura um inter-
ruptor térmico de sobrecarga desliga o
motor e volta a ligá-lo quando este arre-
feceu o suficiente.
3.2 Instalação mecânica
Os suportes de fixação ao chão F devem ser monta-
dos para evitar a deslocação em caso de inundação.
A Sololift+ WC deve ser instalada de forma a permitir
um acesso adequado para manutenção.
46
3.2.1 Sifonagem
Se a ligação ao esgoto está abaixo do fundo da
estação elevatória, é aconselhável instalar uma vál-
vula de purga para prevenir a sifonagem.
Se a última secção de tubagem após a tubagem de
descarga horizontal é vertical, deve ser dois tama-
nhos acima que a tubagem horizontal. Se a tubagem
horizontal tem ∅23, a tubagem vertical deve ter
∅40. Se a tubagem horizontal tem ∅32, a tubagem
vertical deve ter ∅50. Consulte a figura 5.
Fig. 5
3.2.2 Esquema da aplicação
Fig. 6
3.2.3 Ligação ao sanitário
A Sololift+ WC deve ser utilizada num sanitário com
saída horizontal de acordo com EN 33 ou EN 37. O
sanitário deve utilizar pelo menos 6 litros por des-
carga.
Empurre a estação elevatória contra o sanitário e
puxe a manga sobre a descarga do sanitário de
forma a que a junta fique tapada.
Coloque a abraçadeira e assegure-se que a manga
está na posição correcta.
Para evitar ruído excessivo, a Sololift+ WC pode ser
colocada a uma distância de 10 mm da parede numa
base anti-vibrações.
