4.2.3 WC csatlakoztatása
A Sololift+ WC olyan WC-k mögé építhetõ be,
amelyek vízszintes csatlakozásúak, és megfelelnek
az EN 33 vagy EN 32 szabványnak. A WC egyszeri
ürítése legalább 6 liter vízzel kell, hogy történjen.
Az átemelõ berendezés csatlakozó karmantyúját a
WC kifolyó nyílására illesszük fel, és rögzitsük a
bilincset, majd ellenõrizzük, hogy a csatlakozó
karmantyú a helyén van-e.
A túlzott zaj elkerülése érdekében a
Sololift+ WC berendezést a faltól 10 mm
Megjegyzés
távolságra helyezzük el egy rázkódás-
csökkentõ alapra.
4.3 Nyomócsonk csatlakoztatása
A nyomócsõ anyagának olyannak kell lennie, amely
megfelelõ a nyers szennyvíz elvezetésére szolgáló
csövek elõírásainak és a külsõ átmérõje 23, 25, 28
vagy 32 mm. A tartályba épített visszacsapó szelep
megakadályozza a visszafolyást a nyomócsõbõl.
Ajánlatos a ∅25 mm nyomócsõ alkalmazása a
EN 10050-3 szerint.
Nyomócsonkra szerelhetõ könyökidom "B"
rögzítéséhez használja a "C" jelû bilincset.
Ha szükséges alkalmazza az "D" jelû szûkítõt.
Ajánlott leeresztõ dugó alkalmazása a vízszintes
csõszakasz alján a nyomócsõ javíthatósága
érdekében.
4.4 Csõvezeték

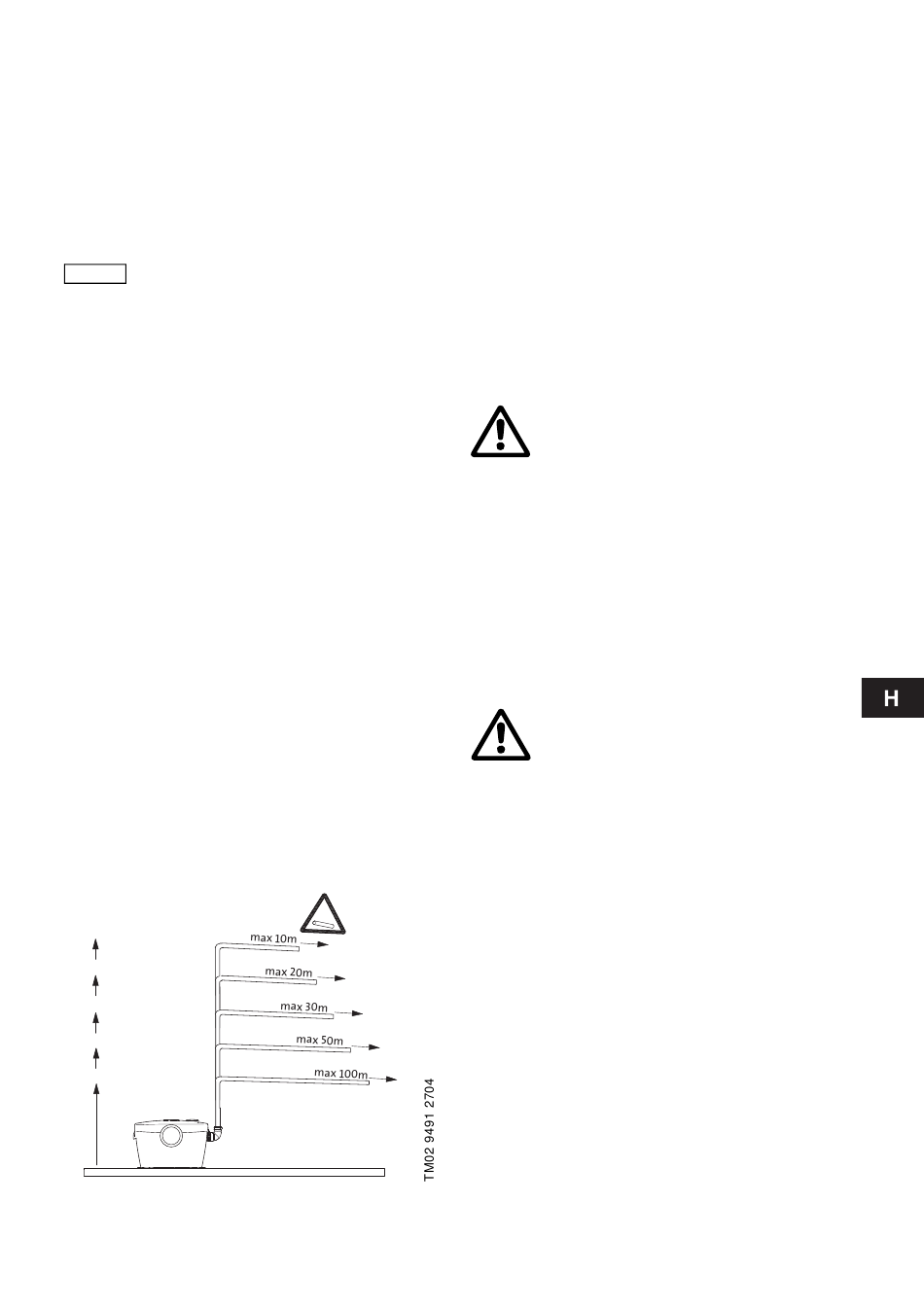

A következõ ábra megmutatja a vízszintes és
függõleges nyomócsövek maximális hosszát.
A nyomócsõ elsõ szakaszát javasolt függõlegesen
kialakítani.
A vízszintes csõszakaszok szükséges lejtése a
következõ:
Nyomócsõ: Minimum 1 %
Hozzáfolyás: Minimum 3 %.
Ha a nyomócsõ hosszabb mint 10 m egy mérettel
nagyobb átmérõjû csõ alkalmazása szükséges mint
az elsõ 10 m-en alkalmazott, pl. 10 m-ig ∅28 mm
utána ∅32 mm.
5 m
4 m
3 m
2 m
1 m
7. ábra
A nyomócsõnek magasabban kell lennie, mint a
visszafolyási szint (pl. névleges csatorna szint). A
csövezésnek ettõl a csatlakozási ponttól nagyobb
átmérõvel kell rendelkezni, mint ∅40 mm.
5. Indítás
1. Ellenõrizze a beépítés helyességét.
2. Helyezze a berendezést feszültség alá.
3. Öblítse le a WC-t és ellenõrizze, hogy a szivattyú
elindul és megáll
Ha a szivattyú elindult és megállt, a Sololift+ WC
kész a használatra
Ha a szivattyú nem indul el, vagy nem áll le,
használja a 7. Hibakeresõ táblázat címû
fejezetet.
4. Ellenõrizze az összes csövet és csatlakozást,
hogy megfelelõen szivárgásmentesek-e.
6. Karbantartás
Sololift+ WC gyakorlatilag karbantartást nem
igényel. Üzemszerû használat és tisztítás esetén
hibamentességet és hosszú üzemidõt biztosít.
Annak érdekében, hogy megelõzzük a fölösleges
szivattyúzást, ellenõrizzük a WC lefolyót és a víz
bekötést.
A Sololift+ WC tisztítása
Normális körülmények között a WC öblítõ vize
tisztán tartja a Sololift+ WC-t.
Ritkán használt berendezés esetén, alkalmankénti
1%
tisztítás szükséges, mely során el kell végezni a
következõ mûveleteket:
1. Válassza le a berendezést az elektromos
hálózatról.
2. Tegyen tisztítószert a WC csészébe majd öblítse
le.
3. Hagyja a tisztítószert dolgozni a tartályban kb. 5
percig.
4. Kapcsolja vissza a berendezést az elektromos
hálózatba majd öblítse le a WC-t.
5. Öblítse le a WC-t ismét, amíg a Sololift+ WC
szivattyúzik.
A WC-t ne használja amíg a Sololift+
WC indítási próbáját el nem végezte.
Mielõtt megkezdenénk a munkát a
szivattyún ellenõrizzük, hogy az
elektromos csatlakozást
megszüntettük, kihúztuk az elektromos
dugót a csatlakozóból, a feszültséget
megszüntettük. Ellenõrizzük, hogy az
elektromos ellátást véletlenül se
lehessen visszakapcsolni. Bármilyen
javítást a motoron illetve az elektromos
csatlakozáson csak képzett szakember
végezhet.
