4.3 Anschluss des Druckrohres

Das Druckrohr muss aus einem für Schwarzwasser
geeigneten Werkstoff sein und einen Durchmesser
von 23, 25, 28 oder 32 mm haben.
Das Rückschlagventil im Behälter verhindert Rück-
fluss vom Druckrohr.
Es empfiehlt sich, mindestens ∅25 Druckrohr gemäß
EN 12050-3 zu benutzen.
Den Anschlussbogen B mit Hilfe des Spannbandes
C montieren.
Evtl. das Druckrohr mit Reduzierstück D anpassen.
Es empfiehlt sich, einen Entleerungsstopfen im
Boden des senkrechten Rohrstücks zur Anwendung
bei evtl. Reparatur des Druckrohres zu montieren.
4.4 Rohrführung

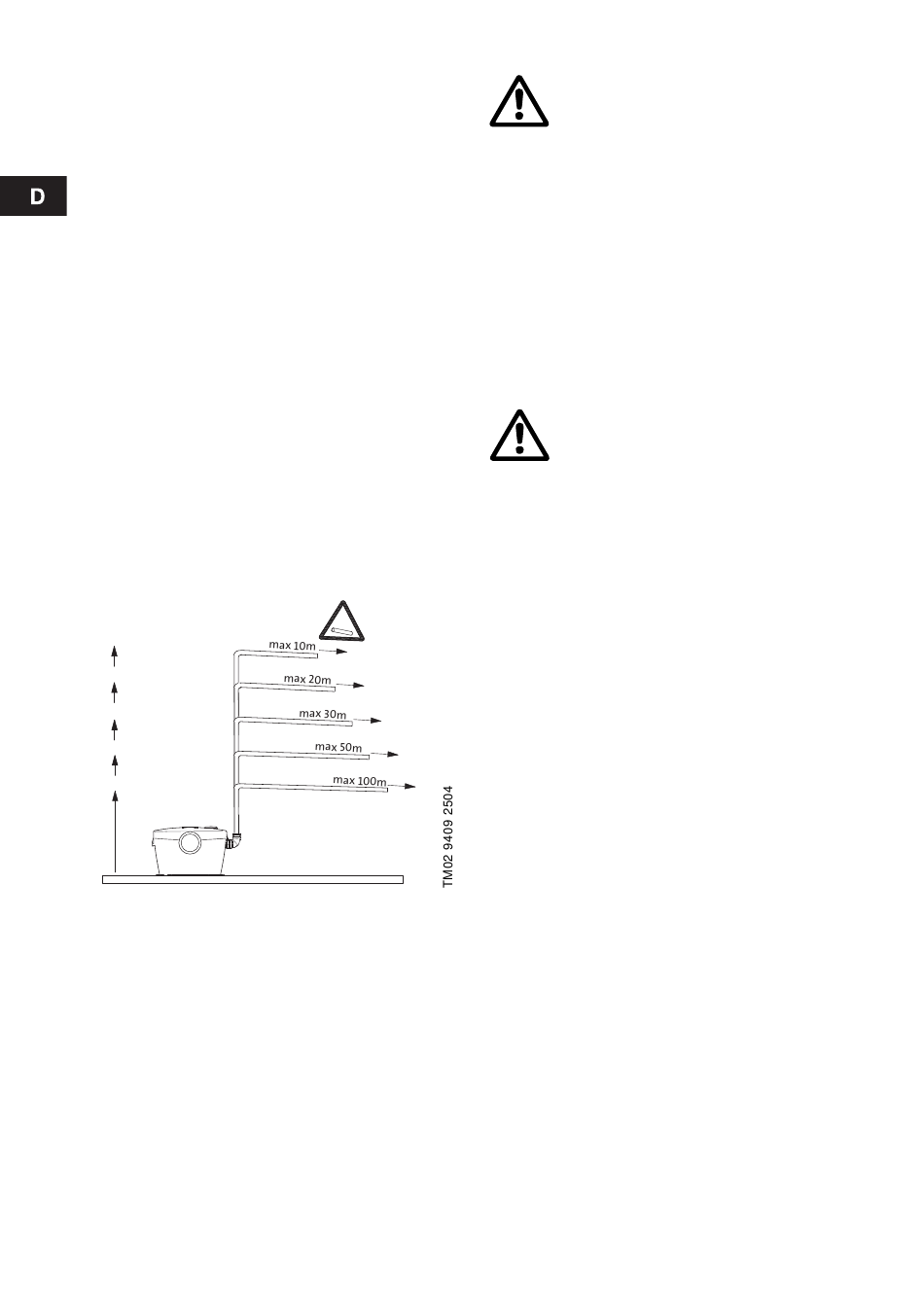

Folgende Skizze zeigt maximale Längen der senk-
rechten und waagerechten Druckrohre.
Es empfiehlt sich, dass der erste Teil des Druckroh-
res senkrecht ist.
Sämtliche waagerechte Rohre müssen ein Gefälle
haben:
Druckrohr: Min. 1 %.
Zulaufrohr: Min. 3 %.
Falls das Druckrohr länger als 10 m ist, muss eine
Rohrgröße größer verwendet werden, z.B. ∅28 für
die ersten 10 m verwenden und danach ∅32.
5 m
4 m
3 m
2 m
1 m
Abb. 7
Das Druckrohr muss über die Rückstauebene
geführt werden (z.B. Straßenoberkante). Die Rohr-
leitung muss ab diesem Punkt mindestens ∅40 sein.

5. Inbetriebnahme

1. Überprüfen, dass die Montage korrekt ist.
2. Versorgungsspannung einschalten.
3. Die Toilette spülen und überprüfen, dass die
Pumpe korrekt ein- bzw. ausschaltet.
Schaltet die Pumpe ein, ist Sololift+ WC betriebs-
bereit.
Schaltet die Pumpe nicht ein, siehe Abschnitt
7. Störungsübersicht.
4. Alle Rohre und Verbindungen auf Dichtigkeit
überprüfen.
18

6. Wartung

Sololift+ WC arbeitet praktisch wartungsfrei. Jedoch
sichern regelmäßige Anwendung und Reinigung
einen störungsfreien Betrieb und eine lange Lebens-
dauer.
Zur Vermeidung von unnötigen Pumpen-Einschal-
tungen sollte der Spülkasten auf Dichtigkeit über-
prüft werden.
Reinigung der Sololift+ WC
Normalerweise reinigt sich Sololift+ WC durch regel-
mäßiges Spülen der Toilette von selbst.
1%
Bei selten benutzten Anlagen ist eine gelegentliche
Innenreinigung zu empfehlen, die wie folgt durchge-
führt werden sollte:
1. Versorgungsspannung abschalten.
2. Reinigungsmittel in das WC-Becken geben und
abspülen.
3. Reinigungsmittel ca. 5 min. einwirken lassen.
4. Versorgungsspannung einschalten und spülen.
5. Nochmals spülen, nachdem Sololift+ WC geför-
dert hat.
Reinigung der Toilette
Nach Reinigung der Toilette muss einmal mit klarem
Wasser nachgespült werden.
Außerbetriebnahme
Bei längerer Abwesenheit empfiehlt es sich, zweimal
mit klarem Wasser zu spülen und die Wasserzuläufe
der Toilette abzusperren.
Frostsicherung
Es empfiehlt sich, die Hebeanlage bei Frostgefahr
frostsicher zu machen, z.B. in einem Ferienhaus den
Winter hindurch. Behälter entleeren, siehe
Außerbetriebnahme oder Frostschutzmittel einfül-
len.
Die Toilette darf nicht benutzt werden,
bevor die Sololift+ WC korrekt ange-
schlossen ist.
Vor jeder Arbeit an der Pumpe muss die
Sicherung entfernt/der Stecker gezo-
gen oder die Versorgungsspannung
abgeschaltet sein. Es muss sicherge-
stellt werden, dass die Versorgungs-
spannung nicht versehentlich wieder
eingeschaltet werden kann.
Die rotierenden Teile dürfen sich nicht
mehr drehen.
Reparaturarbeiten am Motor und an den
elektrischen Teilen dürfen nur von
einem Fachmann durchgeführt werden.
