3. Εγκατάσταση
Η εγκατάσταση πρέπει να πραγματοποιηθεί
σύμφωνα με τους τοπικούς κανονισμούς και οδηγίες.
Το Sololift+WC πρέπει να τοποθετηθεί στο ίδιο
δωμάτιο με τη λεκάνη.
Προσέξτε ότι όλα τα μοντέλα Sololift+ πρέπει να είναι
εύκολα προσβάσιμα για συντήρηση και επισκευή. Οι
τεχνικοί δεν θα μπορέσουν να συντηρήσουν ή να
επισκευάσουν τη μονάδα χωρίς εύκολη πρόσβαση.
3.1 Ηλεκτρική εγκατάσταση
Η ηλεκτρική εγκατάσταση πρέπει να
πραγματοποιείται μόνο από ειδικευμένο προσωπικό.
Το Sololift+ WC πρέπει να συνδέεται σε παροχή
τάσης σύμφωνη με εκείνη που αναγράφεται στην
πινακίδα.
Η εγκατάσταση πρέπει να διαθέτει ένα
ρελέ διαρροής για προστασία από τις
διαρροές ρεύματος. Το ρελέ αυτό
προσφέρει προστασία όταν
χρησιμοποιείται μία πρίζα σούκο ή
άλλη παροχή με αγωγό γείωσης.
Το Sololift+ WC πρέπει να συνδεθεί σε
ένα γενικό διακόπτη με ελάχιστο κενό
επαφών 3 mm σε όλους τους πόλους.
Η μονάδα ανύψωσης πρέπει να
προστατεύεται από πιτσίλισματα νερού
σύμφωνα με τους κανονισμούς.

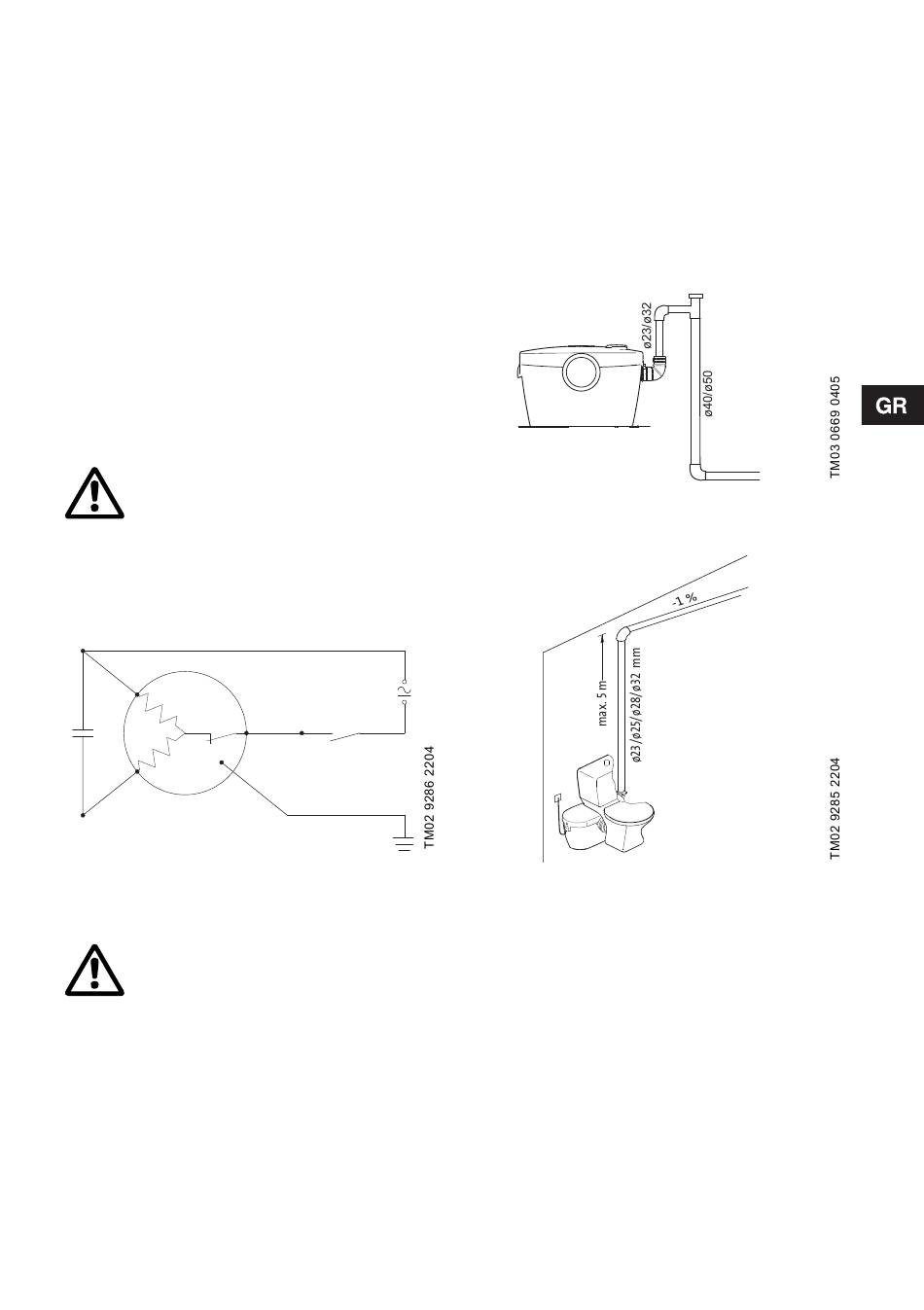

3.1.1 Διάγραμμα καλωδίωσης
Rp
C
Ra
Σχ. 4
3.1.2 Προστασία κινητήρα
Σε περίπτωση υπερθέρμανσης ένας
θερμικός διακόπτης υπερφόρτωσης
διακόπτει τον κινητήρα και τον
επανεκκινεί όταν έχει κρυώσει
επαρκώς.
3.2 Μηχανική εγκατάσταση
Τα στηρίγματα δαπέδου F πρέπει να τοποθετηθούν
για να εμποδίσουν την ανύψωση σε περίπτωση που
το δωμάτιο πλημμυρίσει. Το Sololift+ WC πρέπει να
τοποθετείται έτσι ώστε να εξασφαλίζεται επαρκής
χώρος πρόσβασης για συντήρηση.
3.2.1 Σιφώνι
Αν η σύνδεση με τον υπόνομο είναι χαμηλότερα από
τον πυθμένα του σταθμού ανύψωσης, συνιστάται να
τοποθετήσετε μια εξαεριστική βαλβίδα για να μην
δημιουργείται σιφωνισμός.
Αν το τελευταίο κομμάτι του σωλήνα μετά από τον
οριζόντιο σωλήνα κατάθλιψης είναι κατακόρυφο, τότε
θα πρέπει να είναι δύο μεγέθη μεγαλύτερο από τον
οριζόντιο σωλήνα. Αν ο οριζόντιος σωλήνας είναι
∅23, ο κατακόρυφος θα πρέπει να είναι ∅40. Αν ο
οριζόντιος σωλήνας είναι ∅32, ο κατακόρυφος θα
πρέπει να είναι ∅50. Βλέπε σχ. 5.
Σχ. 5
3.2.2 Διάγραμμα εφαρμογής
Σχ. 6
3.2.3 Σύνδεση με την τουαλέτα
Το Sololift+ WC πρέπει να χρησιμοποιείται για μία
τουαλέτα με οριζόντια έξοδο σύμφωνα με τα
πρότυπα ΕΝ 33 ή ΕΝ 37. Η τουαλέτα πρέπει να
χρησιμοποιεί τουλάχιστον 6 λίτρα για τον καθαρισμό
με καζανάκι.
Σπρώξτε τη μονάδα ανύψωσης προς την τουαλέτα
και τραβήξτε τον σωλήνα πάνω από την κατάθλιψη
της τουαλέτας έτσι ώστε να καλυφθεί η σύνδεση.
Τοποθετήστε το συνδετήρα και βεβαιωθείτε ότι ο
σωλήνας έχει τοποθετηθεί σωστά.
Για να αποφύγετε τον αδικαιολόγητο θόρυβο, το
Sololift+ WC μπορεί να τοποθετηθεί σε απόσταση
10 mm από τον τοίχο και πάνω σε μία
αντικραδασμική βάση.
53
