4. Montáž
Montáž musí být provedena v souladu s místními
předpisy. Čerpací stanice Sololift+ WC musí být
umístěna ve stejné místnosti jako připojený klozet WC.
Dávejte pozor, aby všechny modely Sololiftů+ byly
přístupné pro údržbu a opravu. Technici by nemohli
provést údržbu nebo opravu jednotky bez snadného
přístupu.
4.1 Elektrická instalace
Elektrickou instalaci smějí provádět pouze zaškolení
odborníci.
Napájecí napětí přivedené na čerpací stanice
Sololift+ WC musí odpovídat údajům na typovém
štítku stanice.
Elektrická instalace musí obsahovat
zemnicí jistič k ochraně proti
poruchovým proudům. K zajištění plné
ochrany použijte zástrčku s ochranným
kontaktem (Schuko) nebo jinou
alternativu ke klasické zástrčce se
zemnicím kolíkem.
Čerpací stanice Sololift+ WC musí být
připojena na sít'ový vypínač s
minimální mezerou mezi kontakty 3 mm
ve všech pólech.
Čerpací stanice musí být chráněna proti
stříkající vodě v souladu s příslušnými
předpisy.

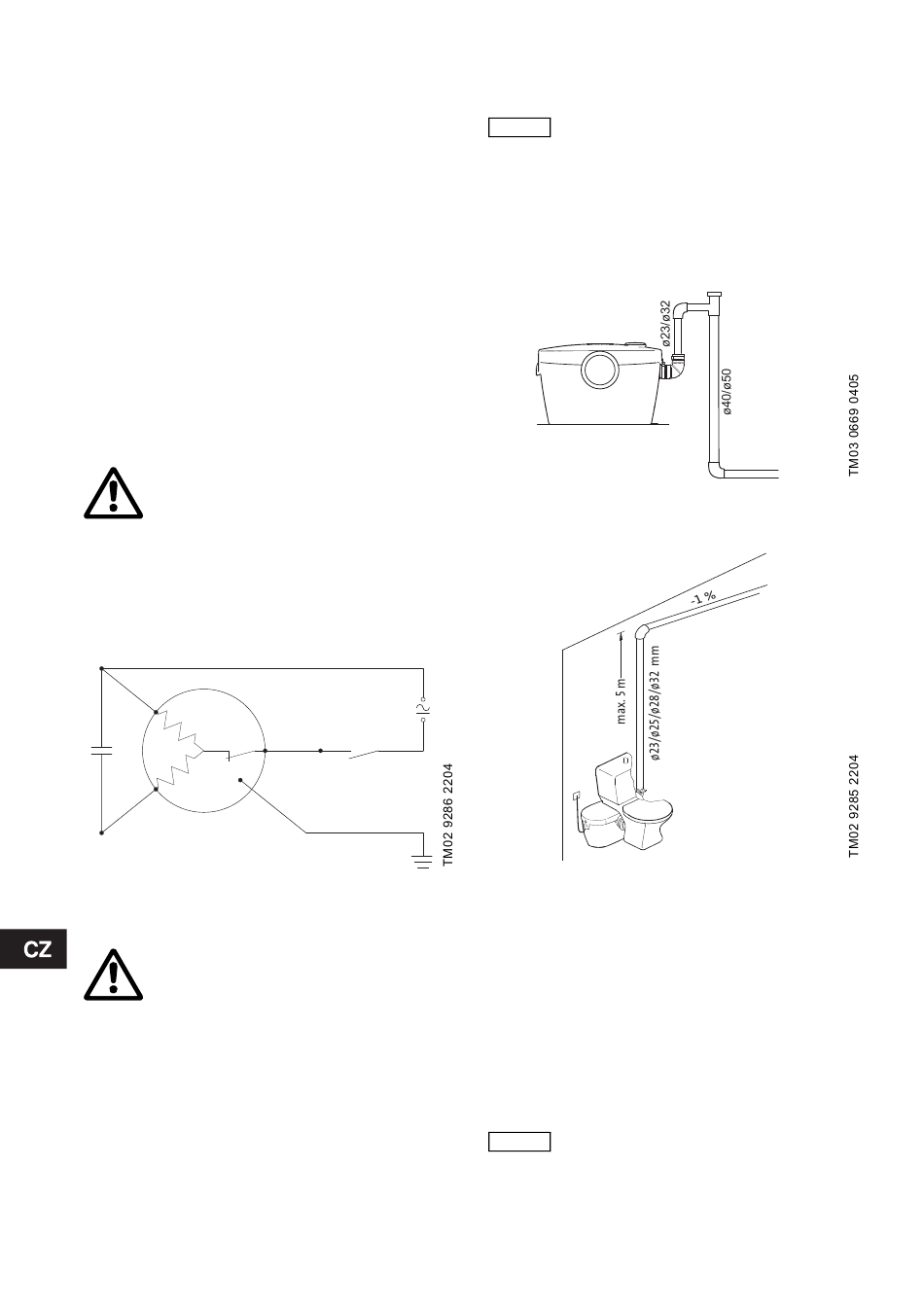

4.1.1 Schéma zapojení
Rp
C
Ra
Obr. 4
4.1.2 Motorová ochrana
V případě přehřátí vypne motor spínač
nadproudové ochrany, který jej po
dostatečném vychladnutí znovu zapne.
4.2 Technologická instalace
Podlahové úchytky F musejí být použity jako
prevence proti vztlaku v případě, že dojde
k zaplavení instalačního prostoru čerpací stanice.
Čerpací stanice Sololift+ WC musí být instalována
tak, aby obsluha měla zajištěn přístup za účelem
provádění údržby.
152
4.2.1 Násoskový efekt
Jestliže se kanalizační přípojka nachází
pod úrovní čerpací stanice, je
Pokyn
doporučeno instalovat odvzdušňovací
ventil k zamezení násoskového efektu.
Jestliže poslední část horizontálního výtlačného
potrubí je vertikální, musí být toto potrubí o dvě
velikosti větší, než potrubí horizontální. Jestliže
horizontální potrubí je ø23, vertikální potrubí musí
být ø40. Jestliže horizontální potrubí je ø32,
vertikální potrubí musí být ø50. Viz obr. 5.
Obr. 5
4.2.2 Náčrtek provozní aplikace
Obr. 6
4.2.3 Přípojka klozetu WC
Čerpací stanice Sololift+ WC je vhodná pro připojení
ke klozetu WC s horizontálním výtokovým hrdlem dle
norem EN33 nebo EN37. Ke spláchnutí klozetu
nutno použít minimálně 6 litrů vody.
Čerpací stanici přitlačte ke klozetu a přetáhněte
manžetu přes výtokové hrdlo klozetu tak, aby byl
spoj zcela zakrytý.
Zkontrolujte, zda je manžeta ve správné poloze a
zajistěte ji sponou.
Zbytečné provozní hlučnosti zamezíte,
jestliže čerpací stanice Sololift+ WC
Pokyn
umístíte ve vzdálenosti 10 mm od stěny
na antivibračním základě.
