3. Монтаж
Монтаж насосної станції слід виконувати
відповідно до місцевих норм та директив. Монтаж
насосної установки Sololift+ WC потрібно
виконувати в тому ж приміщенні, де знаходиться
туалет.
Пам'ятайте, що під час монтажу усіх моделей
Sololift+ має бути передбачена можливість
доступу для обслуговування та ремонту насосної
установки. Інженери не зможуть виконувати
ремонтні роботи або сервісне обслуговування за
відсутності доступу до блоку.
3.1 Монтаж електричної частини
Монтаж електричних систем повинен
виконуватися спеціально підготовленим
персоналом.
Під'єднання Sololift+ РWC до джерела живлення
слід виконувати відповідно до заводської
таблички.
Установка повинна бути оснащена
автоматом захисту мережі для
уникнення струму замикання на
землю. Це гарантуватиме захист у
випадку використання штекера
Schuko або іншої штепсельної вилки
з контактом заземлення.
Sololift+ WC необхідно під'єднати до
вимикача елетроживлення так, щоб
мінімальний зазор на усіх контактах
був 3 мм.
Каналізаційна насосна станція має
бути захищена від розбризкування
води згідно з відповідними нормами.

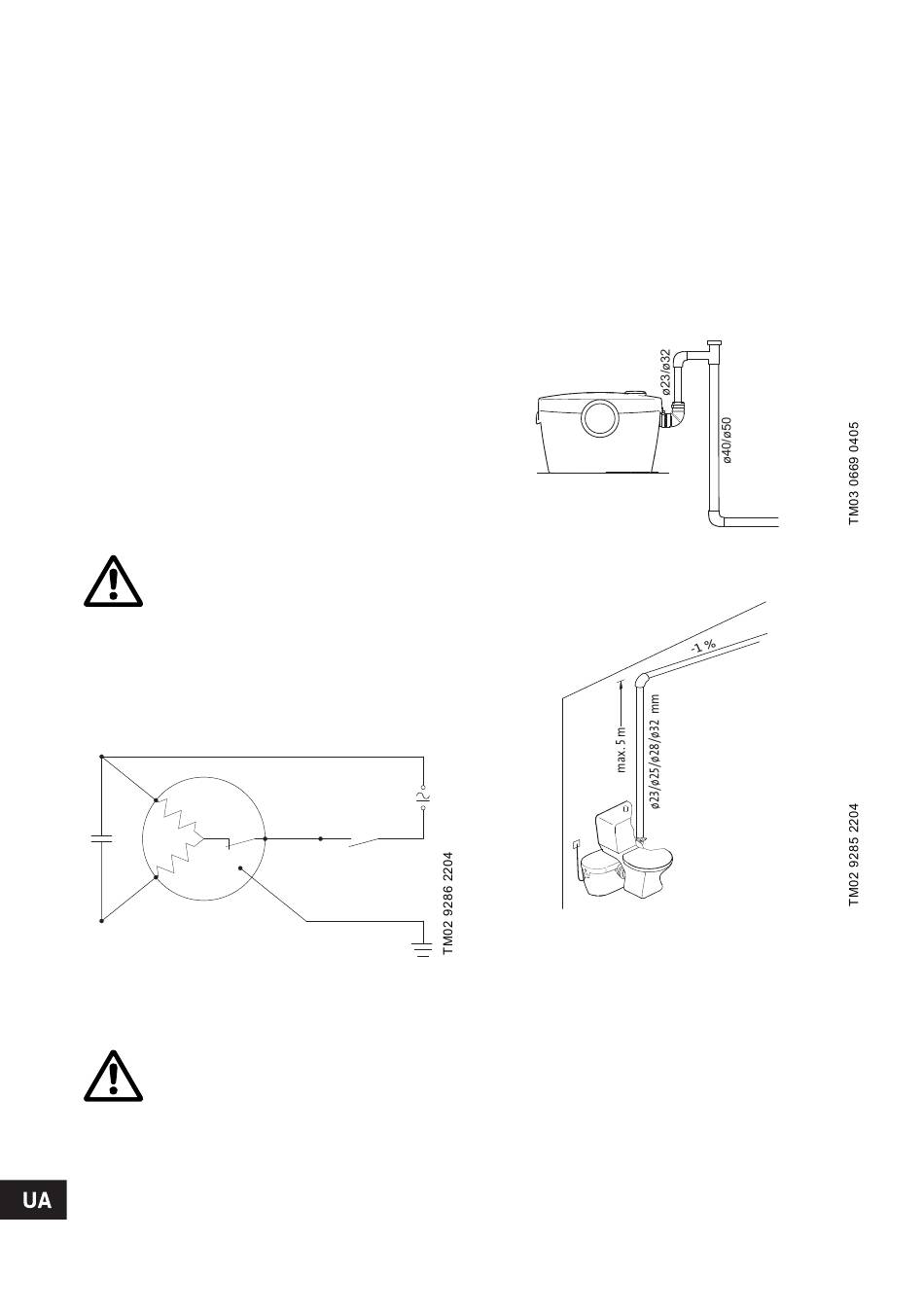

3.1.1 Схема електричних з'єднань
Rp
C
Ra
Рис. 4
3.1.2 Захист двигуна
У випадку перегрівання, двигун
вимикається через спрацювання
вимикача теплового
перевантаження та вмикається
після охолодження.
3.2 Монтажні роботи
Під час монтажу використовуйте комплект для
установки на підллогу (F) для того, щоб запобігти
підніманню насосної станції у випадку затоплення
приміщення. Під час монтажу Sololift+ WC має
196
бути передбачена можливість доступу для
технічного обслуговування насосної установки.
3.2.1 Ефект "підсмоктування"
Якщо відведення каналізаці знаходиться нижче
піддона насосної станції, ми рекомендуємо
встановлювати вентиляційний клапан для
запобігання відкачування сифоном.
5Якщо остання секція трубопроводу після
горизонтального напірного патрубка -
вертикальна, вона має бути у двічі більша, ніж
горизонтальна труба. Якщо горизонтальна труба -
∅23, вертикальна труба має бути - ∅40. Якщо
горизонтальна труба - ∅32, вертикальна труба
має бути - ∅50. Дивіться малюнок .
Рис. 5
3.2.2 Схематичний малюнок застосування
Рис. 6
3.2.3 Під'єднання до туалету
Установка Sololift+ WC повинна
використовуватися для туалетів з горизонтальним
випускним патрубком відповідно до EN 33 або EN
37. Для одного циклу змивання туалету потрібно
мінімум 6 літрів рідини.
Перемістити каналізаційну насосну станцію
ближче до туалета та вставити муфту на напірний
патрубок туалета, щоб закрити місце під'єднання.
Вставте скобу та переконайтесь, що муфта
знаходиться у правильному положенні.
Щоб уникнути зайвого шуму, установку Sololift+
WC потрібно встановити на платформу з
матеріалу, що поглинає вібрації, на відстані 10 мм
від стіни.
