3. Installazione

L'installazione deve essere eseguita in conformità
alle normative e direttive. La Sololift+ WC deve
essere installata nello stesso locale in cui si trova il
WC.
Tutti i sololift devono essere accessibili per ripara-
zione e manutenzione Non è possibile riparare l'unità
se non c'è il giusto spazio d'accesso.

3.1 Impianto elettrico

L'impianto elettrico deve essere eseguito da perso-
nale qualificato.
La Sololift+ WC deve essere collegata alla tensione
di alimentazione indicata nella targhetta.
L'impianto deve essere dotato di inter-
ruttore differenziale per la protezione
contro le correnti verso terra. Si assi-
cura così la protezione completa.
La Sololift+ WC deve essere collegata
ad un interruttore avente distanza
minima di 3 mm tra i contatti.
La stazione di sollevamento deve
essere protetta contro gli spruzzi
d'acqua .

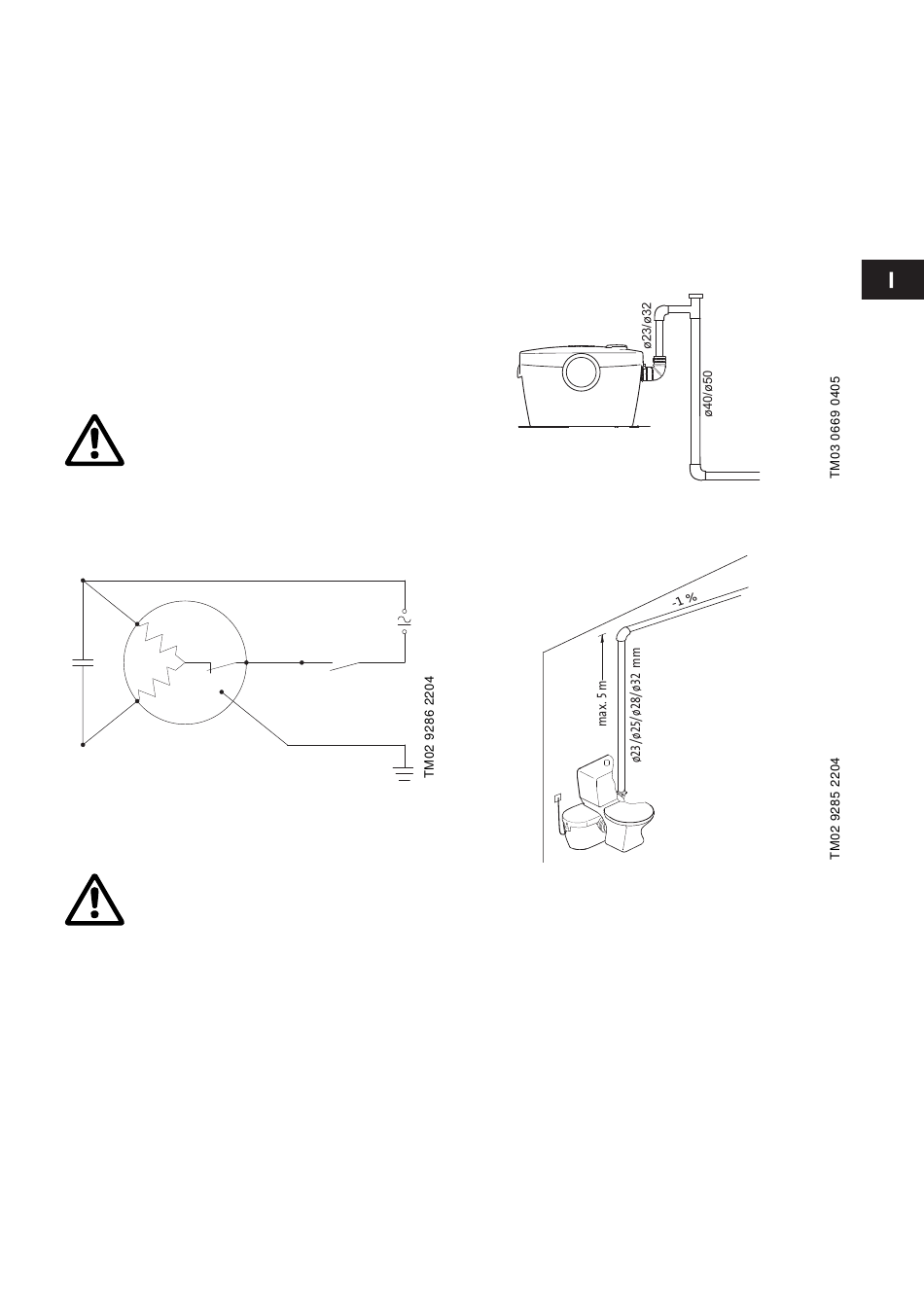

3.1.1 Schema elettrico
Rp
C
Ra
Fig. 4
3.1.2 Protezione del motore
In caso di temperatura eccessiva, un
interruttore di sovraccarico termico
disinserisce il motore e lo inserisce
nuovamente quando si è sufficiente-
mente raffreddato.

3.2 Installazione meccanica

I raccordi a pavimento F devono essere montati per
evitare il sollevamento in caso di inondazione del
locale. La Sololift+ WC deve essere installata con un
accesso adeguato ai fini della manutenzione.
3.2.1 Travaso
Se il collegamento alla rete fognaria è sotto il livello
della stazione di sollevamento, si raccomanda di
installare una valvola di sfiato per prevenire il tra-
vaso.
Se dopo una tubazione di mandata orizzontale,
l'ultima sezione della tubazione è verticale,
quest'ultima deve essere di due misure più grande
della tubazione orizzontale. Se la tubazione orizzon-
tale è ∅23, la tubazione verticale deve essere ∅40.
Se la tubazione orizzontale è ∅32, la tubazione ver-
ticale deve essere ∅50. Vedere fig. 5.
Fig. 5
3.2.2 Schema di applicazione
Fig. 6
3.2.3 Attacco del WC
La Sololift+ WC deve essere utilizzata per un WC
con mandata orizzontale conforme a EN 33 o EN 37.
Il WC deve utilizzare almeno 6 litri per flusso
d'acqua.
Spingere la stazione di sollevamento contro il WC e
tirare il manicotto sopra la mandata del WC in modo
da coprire il giunto.
Montare il fermaglio e verificare che il manicotto si
trovi nella posizione corretta.
Per evitare un rumore eccessivo, è possibile posizio-
nare la Sololift+ WC ad una distanza di 10 mm dal
muro e su una base antivibrante.
