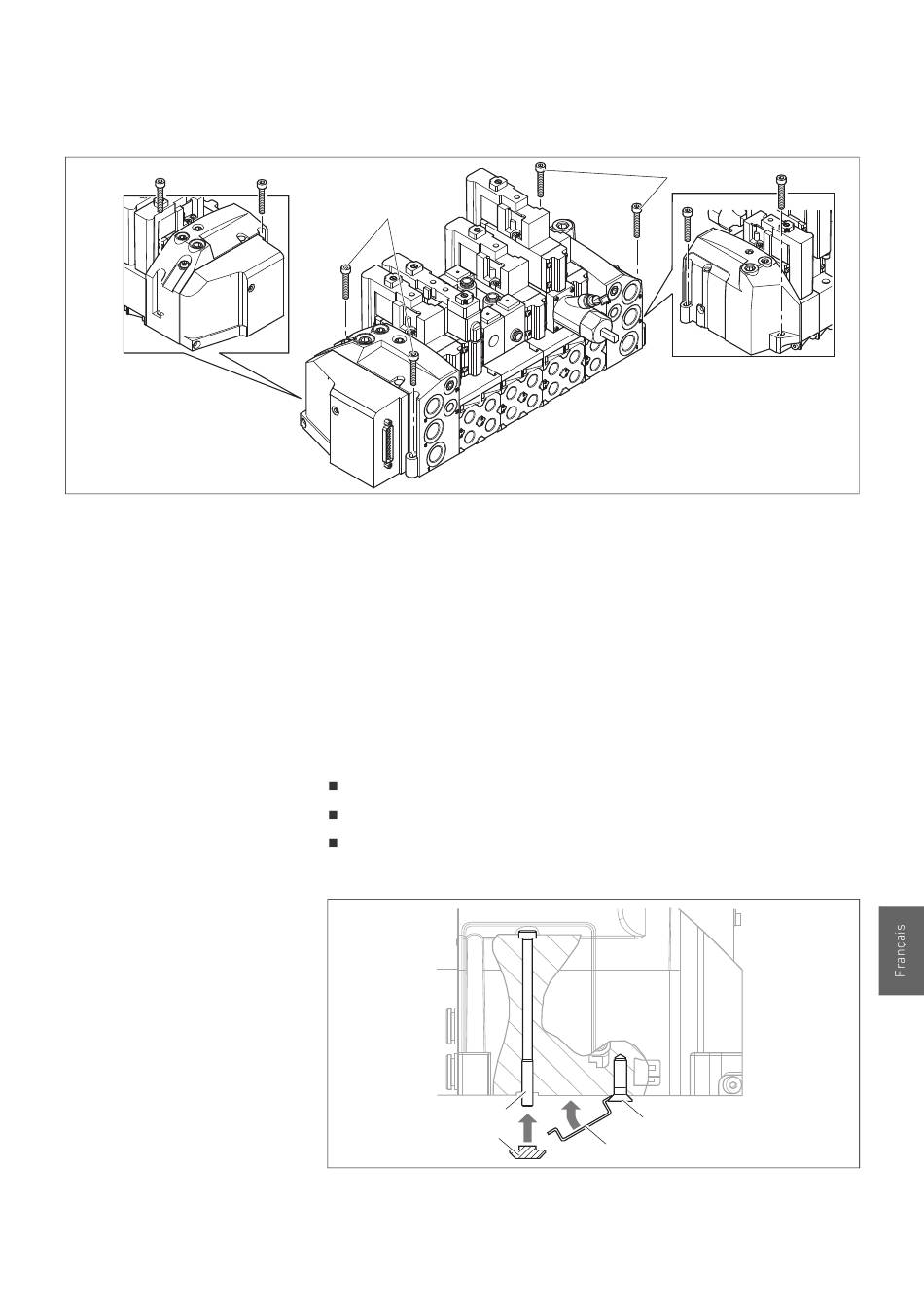

Fig. 9 : Montage du CD01-PI sur une surface
40 Vis de fixation
AVENTICS | CD01-PI | R412012449–BAL–001–AD
40
6.3

Montage sur un rail DIN

Pour monter l'appareil sur un rail DIN (DIN EN 60715, T35),
un kit de fixation pour montage sur rail DIN R422101465 est
nécessaire. Ce kit de fixation comprend :
2 vis autotaraudeuses, M6x20 (41)
2 vis, M5x80 (42)
2 écrous en T (43)
42
43
Fig. 10 : Montage du rail DIN
40
41
44
119
