Aventics CD01-PI Betriebsanleitung Seite 15

15
14

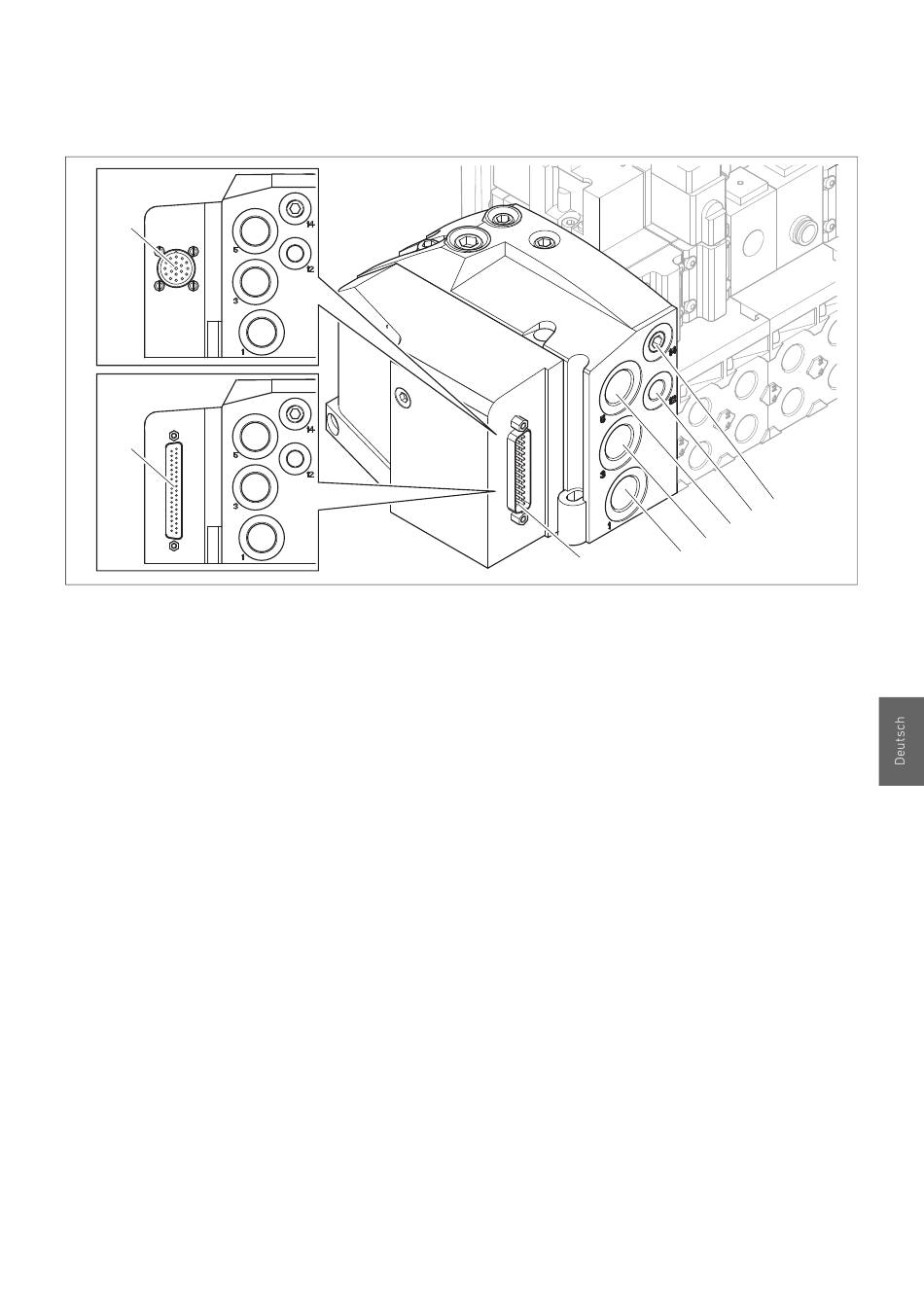

Abb. 2: Linke Endplatte mit Steckerbox mit pneumatischen und elektrischen Anschlüssen
13 Multipol-Steckerbox (25-polig)
14 Multipol-Steckerbox (37-polig)
15 Multipol-Steckerbox, 19-polig (M23,
nach CNOMO-Norm E03.62.530.N.)
16 Anschluss (1) „Versorgungsdruck"
AVENTICS | CD01-PI | R412012449–BAL–001–AD
17 Anschluss (3) „Entlüftung"
18 Anschluss (5) „Entlüftung"
19 Anschluss (12) „Gesammelte Entlüftung der
Vorsteuerluft"
20 Anschluss (14) „externe Vorsteuerluft"
Gerätebeschreibung
19
18
17
16
13
15
20
