44 AVENTICS | CD01-PI | R412012449–BAL–001–AD
Erweiterung und Umbau

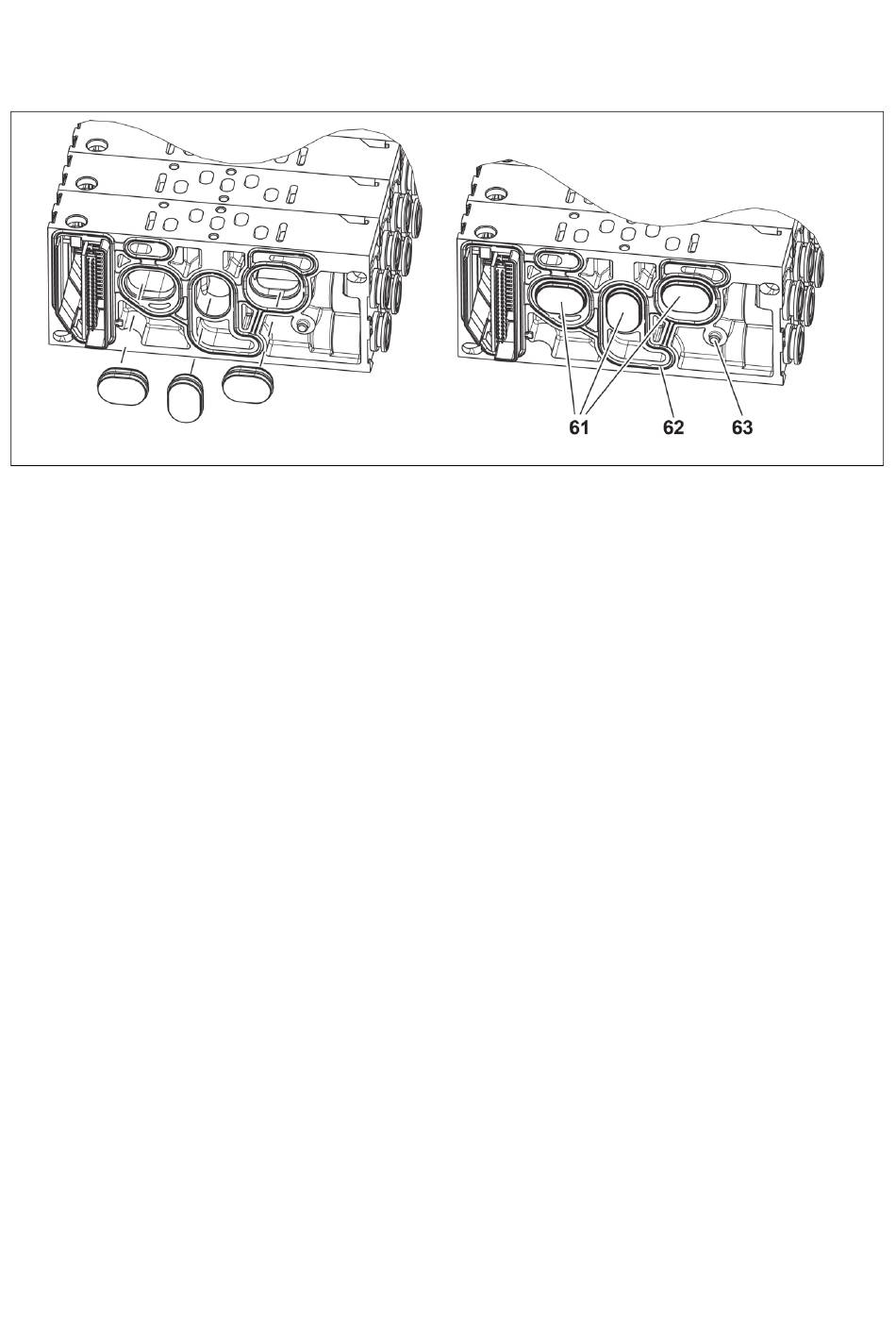

Abb. 15: 15Trennstücke für Druckzonentrennung einsetzen
4. Setzen Sie den linken Teil des VS an die Grundplatte des
rechten Teils des VS an, so dass die elektrische Verbindung
über das Kaskaden-Stecksystem hergestellt wird. Stellen
Sie dabei den korrekten Sitz der Dichtung (62) sicher.
Der kodierte Stift (63) greift in die entsprechende Bohrung.
5. Setzen Sie die beiden Schrauben M5 in die Grundplatte ein.
6. Ziehen Sie beide Schrauben gleichmäßig fest.
Anzugsmoment: 5 Nm
