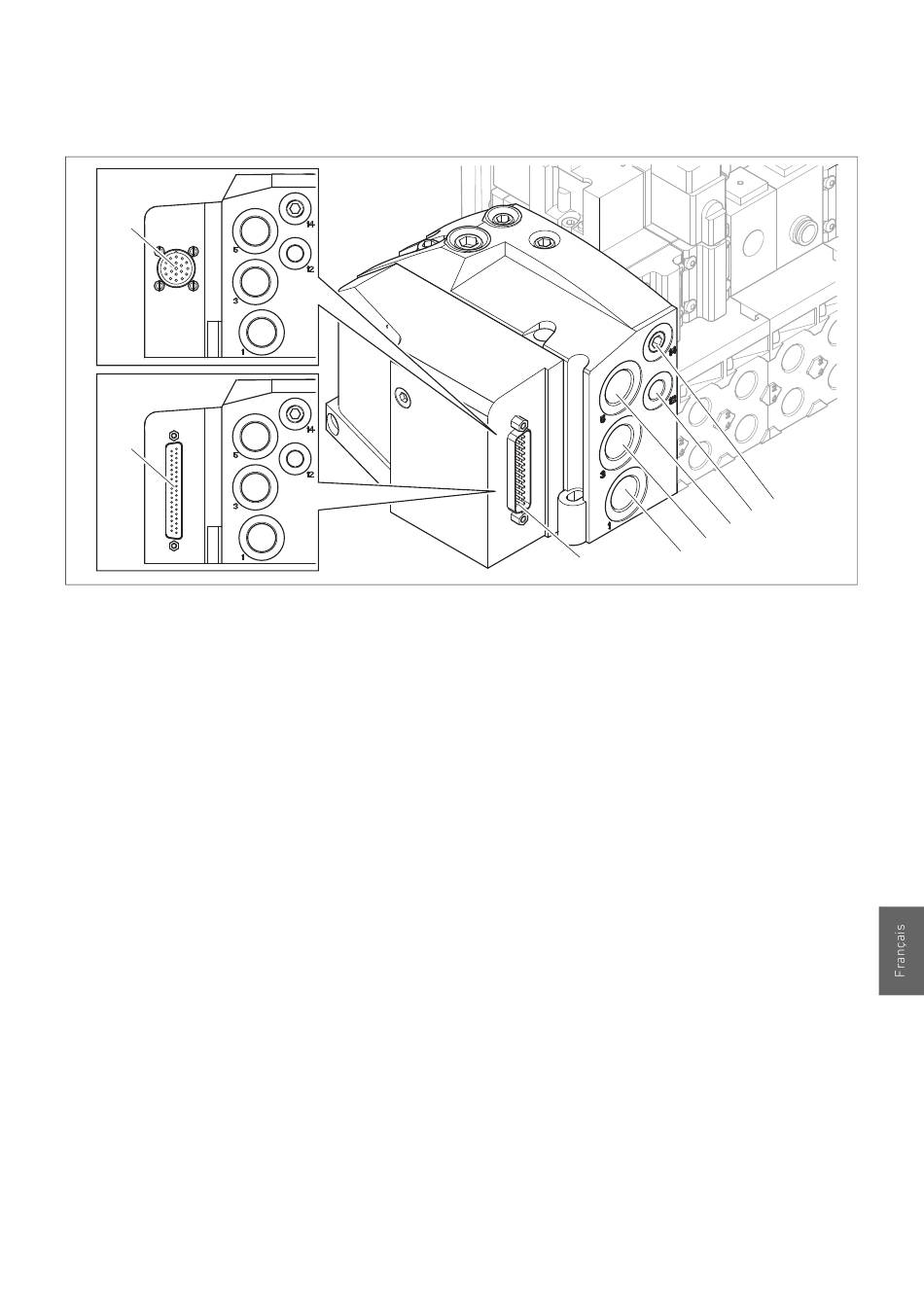

Fig. 2 : Plaque terminale gauche avec boîte de connecteurs et raccords pneumatiques et électriques
13 Boîte de connecteurs multipôles (25 pôles)
14 Boîte de connecteurs multipôles (37 pôles)
15 Boîte de connecteurs multipôles, 19 pôles
(M23, selon la norme CNOMO E03.62.530.N.)
16 Raccord (1) « Pression d'alimentation »
AVENTICS | CD01-PI | R412012449–BAL–001–AD
17 Raccord (3) « Echappement »
18 Raccord (5) « Echappement »
19 Raccord (12) « Echappement collectif
de l'air pilote »
20 Raccord (14) « Air pilote externe »
Description de l'appareil
19
18
17
16
