Ampliamento e trasformazione

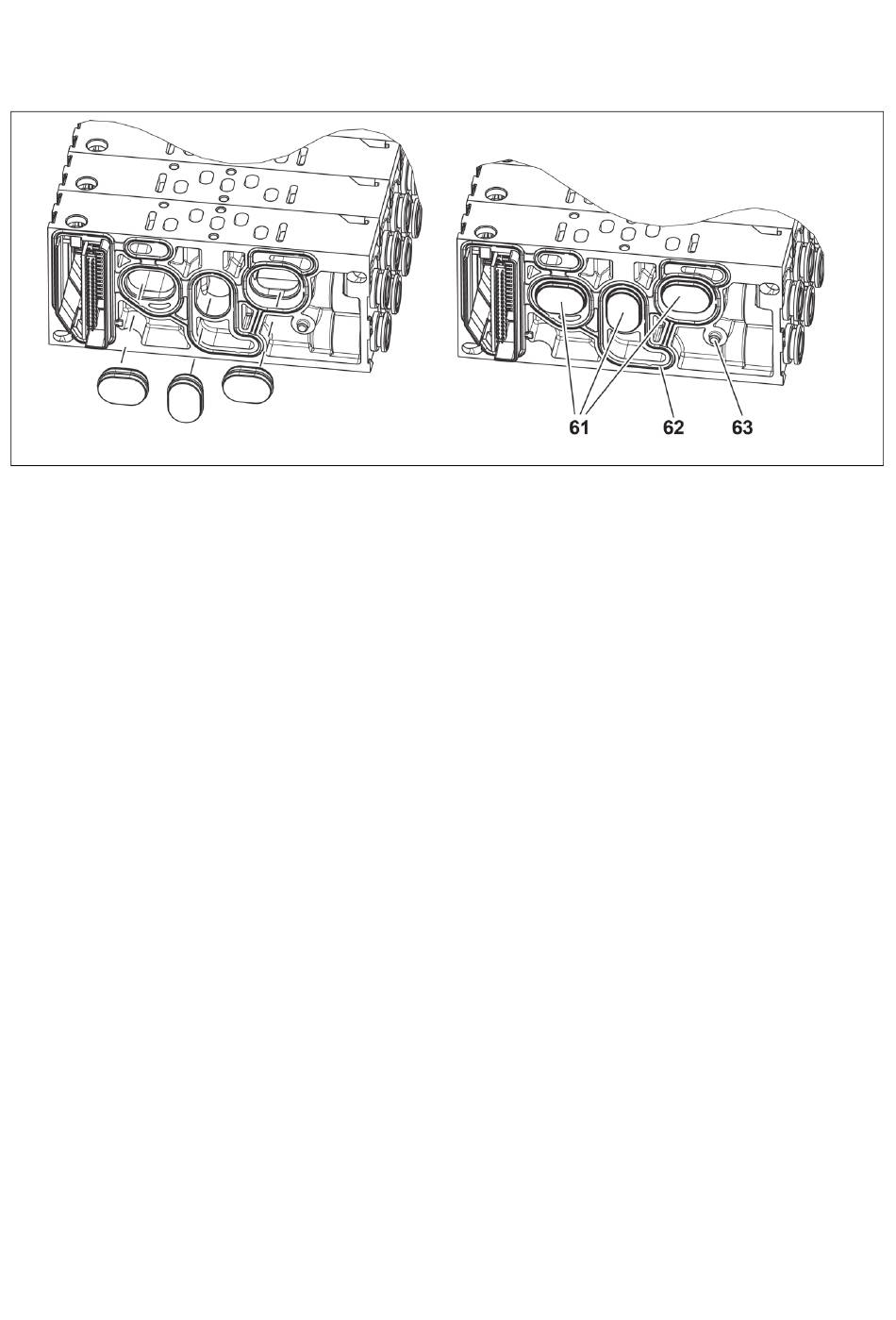

Fig. 15: Inserimento degli elementi per la separazione delle zone di pressione
4. Collocare la parte sinistra del sistema valvole sulla piastra
base della parte destra dello stesso in modo che il
collegamento elettrico sia realizzato tramite il sistema di
innesto a cascata. Assicurarsi che la guarnizione (62) sia
posizionata correttamente.
La spina di codifica (63) si inserisce nel foro corrispondente.
5. Inserire entrambi le viti M5 nella piastra base.
6. Stringere allo stesso modo entrambe le viti.
Coppia di serraggio: 5 Nm
