15
14

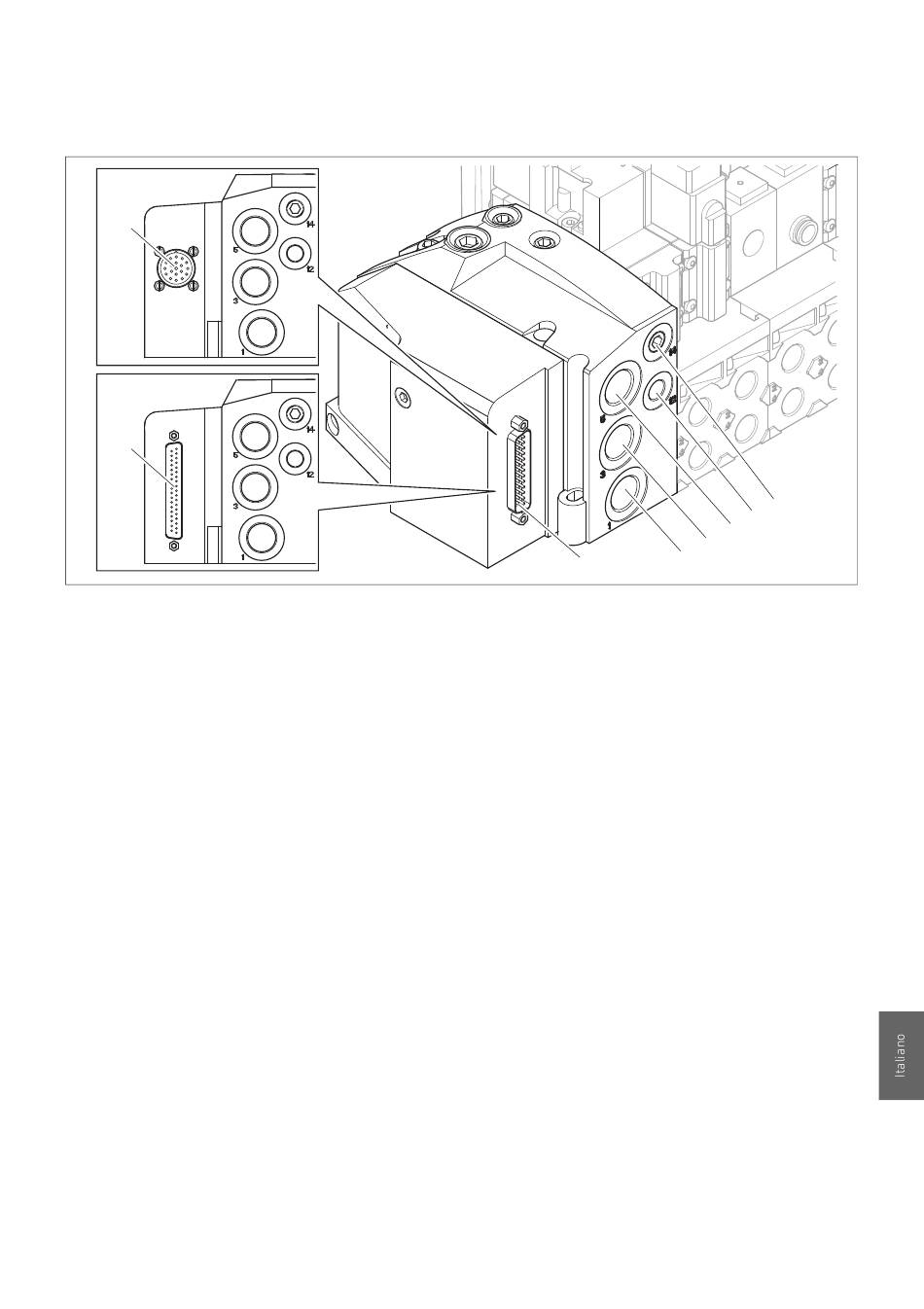

Fig. 2: Piastra terminale sinistra con morsettiera con attacchi elettrici e pneumatici
13 Morsettiera multipolare (a 25 poli)
14 Morsettiera multipolare (a 37 poli)
15 Morsettiera multipolare, a 19 poli (M23,
secondo norma CNOMO E03.62.530.N.)
16 Attacco (1) "pressione di alimentazione"
AVENTICS | CD01-PI | R412012449–BAL–001–AD
17 Attacco (3) "scarico"
18 Attacco (5) "scarico"
19 Attacco (12) "scarico complessivo
dell'aria di pilotaggio"
20 Attacco (14) "aria di pilotaggio esterna"
Descrizione dell'apparecchio
19
18
17
16
13
159
20
