16
AVENTICS | CD01-PI | R412012449–BAL–001–AD
Gerätebeschreibung
5.1.2
Rechte Endplatte
Die rechte Endplatte enthält Anschlüsse für den
Versorgungsdruck, für die Entlüftung und für die externe
Vorsteuerung.

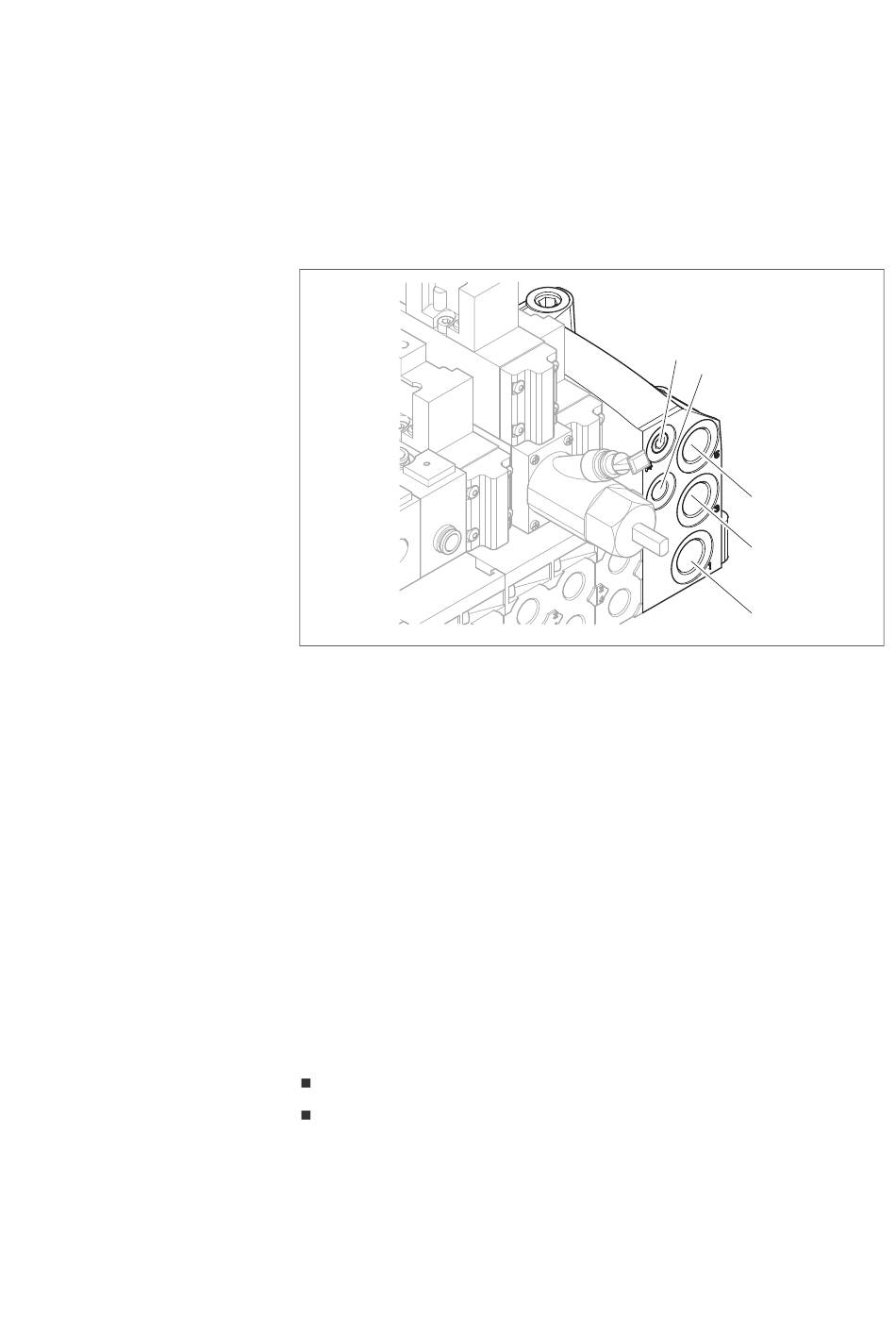

Abb. 3: Rechte Endplatte mit pneumatischen Anschlüssen
21 Anschluss (14) „externe
Vorsteuerluft"
22 Anschluss (12) „Gesammelte
Entlüftung der Vorsteuerluft"
5.1.3
Grundplatten
Jede Grundplatte hat, je nach Bauart, einen oder zwei Plätze zur
Aufnahme von Ventilen oder anderen Komponenten. Die
Grundplatten gibt es in folgenden Varianten:
Einfach-Grundplatten 26 mm für einseitig betätigte Ventile
Einfach-Grundplatten 26 mm für beidseitig betätigte Ventile
21
22
23
24
25
23 Anschluss (5) „Entlüftung"
24 Anschluss (3) „Entlüftung"
25 Anschluss (1)
„Versorgungsdruck"
