Ampliación y modificación

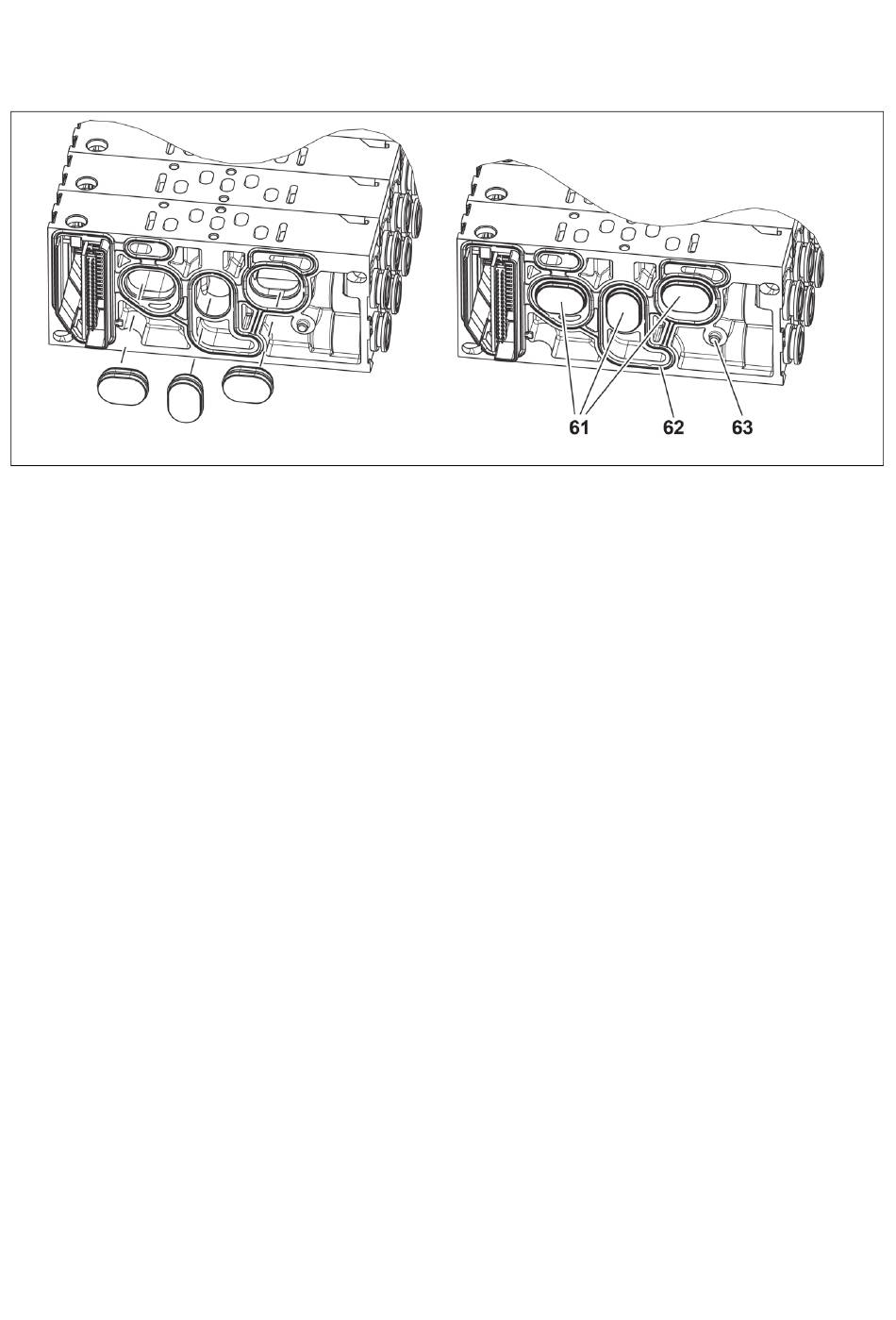

Fig. 15: Colocación de piezas de separación de zonas de presión
4. Coloque la pieza izquierda del VS en la placa base de la pieza
derecha del VS de modo que la unión eléctrica se establezca
por medio del sistema enchufable en cascada. Asegúrese de
que la junta (62) está colocada correctamente.
El pasador codificado (63) encaja en el orificio
correspondiente.
5. Inserte los dos tornillos M5 en la placa base.
6. Apriete ambos tornillos de manera uniforme.
Par de apriete: 5 Nm
