Om uni- och bistabila basplattor används i en VS, kan max. antal
spolar beräknas enligt följande:
Antal spolar för alla enkelsidigt manövrerade ventiler
+ Antal spolar för alla dubbelsidigt manövrerade ventiler
≤ Max. antal spolar från tabell 7
10.5.2 Ta bort höger ändplatta
Höger ändplatta behöver bara tas bort om man vill lägga till en
basplatta efter den sista positionen.

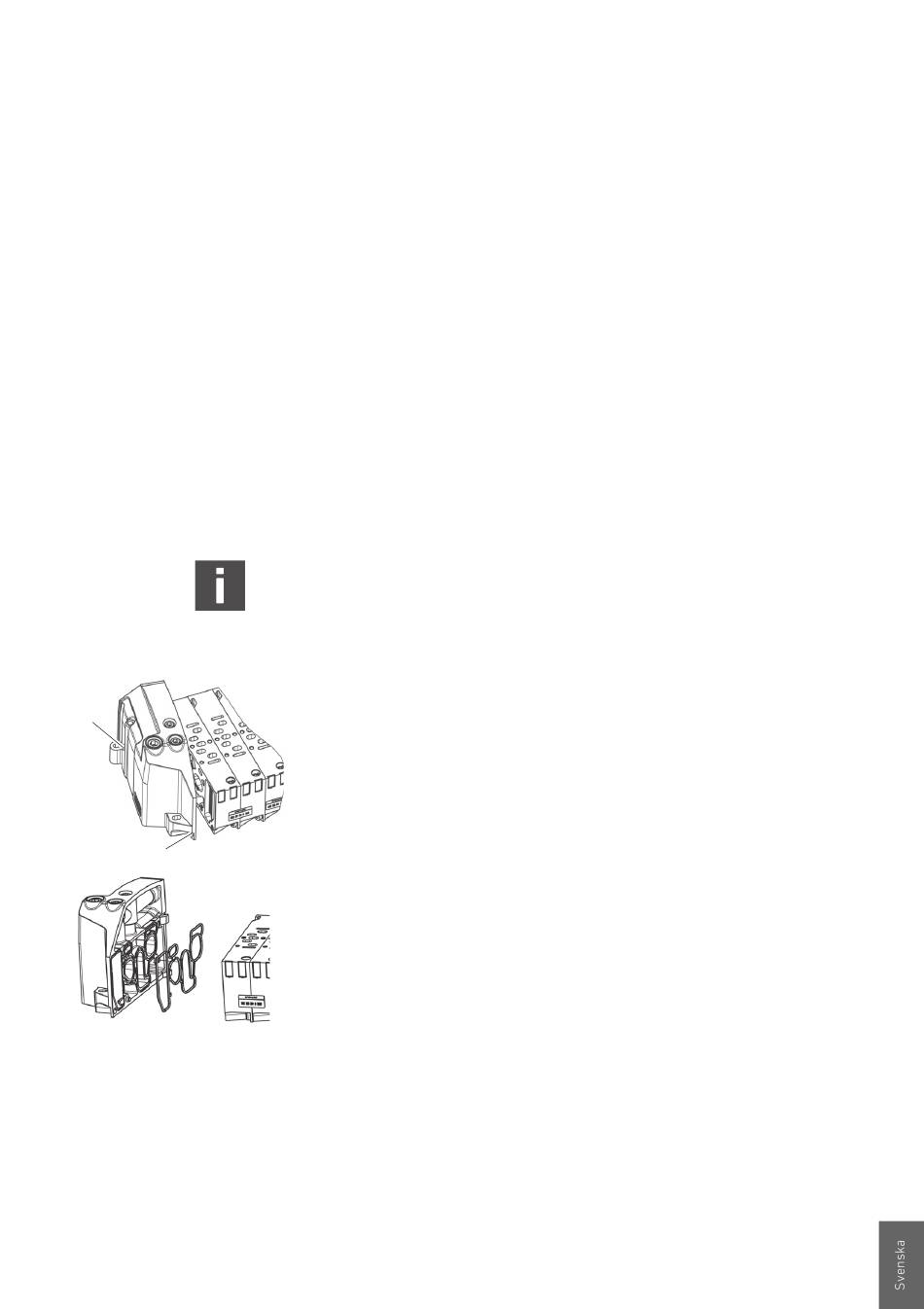

1. Lossa de båda skruvarna (57) och (58), på vilken höger
ändplatta är fastsatt på de sista komponenten.
Åtdragningsmomentet för de båda skruvarna (57) och (58)
är 5 Nm.
2. Fäll ändplattan åt sidan.
3. Ta bort ändplattan med tätningen.
