AVENTICS | CD01-PI | R412012449–BAL–001–AD
Se in un sistema valvole si utilizzano piastra base sia per valvole
bistabili che per valvole monostabili, il numero max. di bobine
può essere calcolato nel modo seguente:
Numero di bobine di tutte le valvole monostabili
+ Numero di bobine di tutte le valvole bistabili
≤ Numero max. di bobine secondo tabella 7
10.5.2

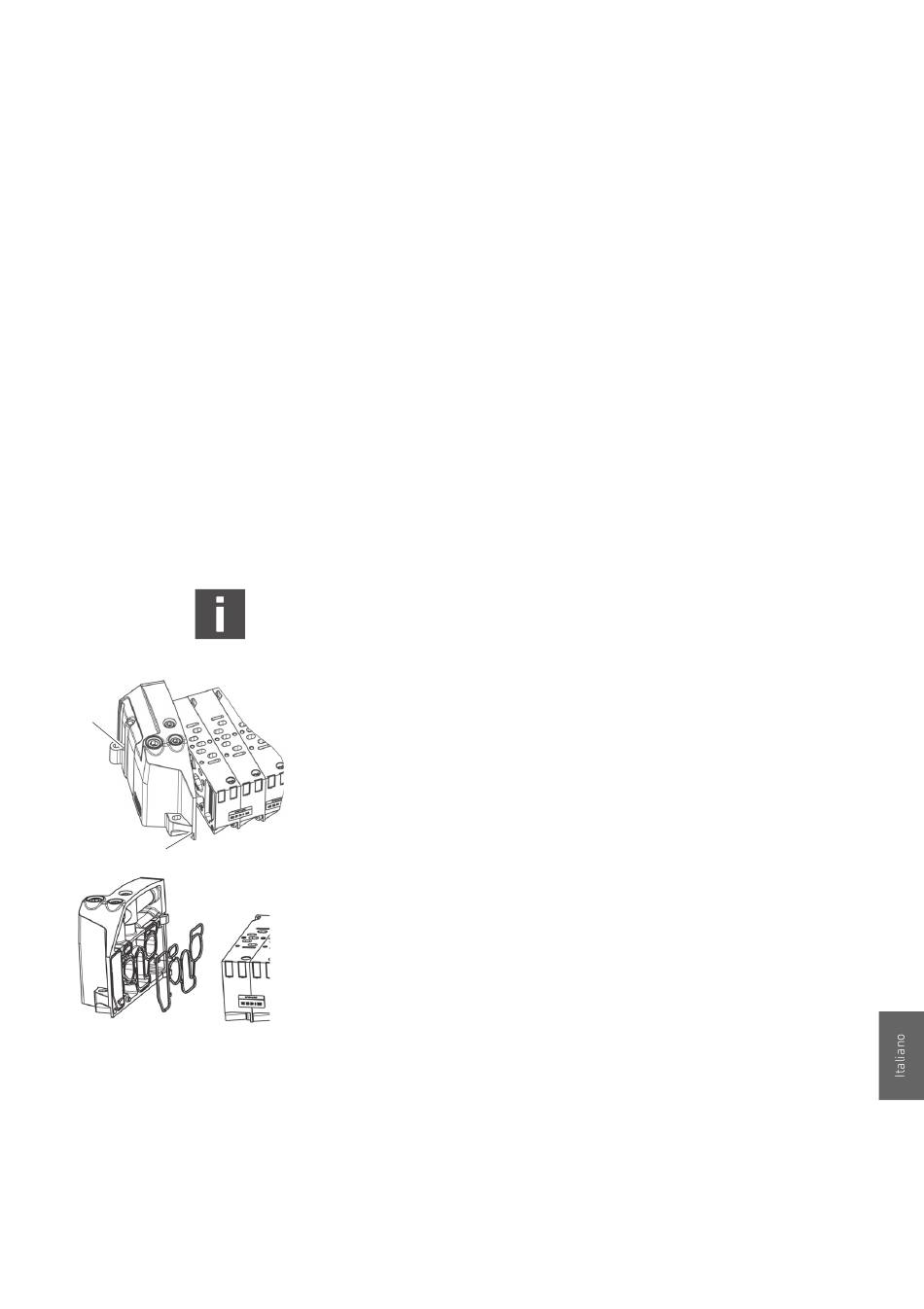

Rimozione della piastra terminale destra

È necessario rimuovere la piastra terminale destra solo per
inserire una piastra base nell'ultima posizione.
1. Svitare le due viti (57) e (58) con cui la piastra terminale
destra è fissata all'ultimo componente.
La coppia di serraggio delle due viti (57) e (58) è di 5 Nm.
2. Ribaltare la piastra terminale di lato.
3. Rimuovere la piastra terminale con la guarnizione inserita.
Ampliamento e trasformazione
