15
14

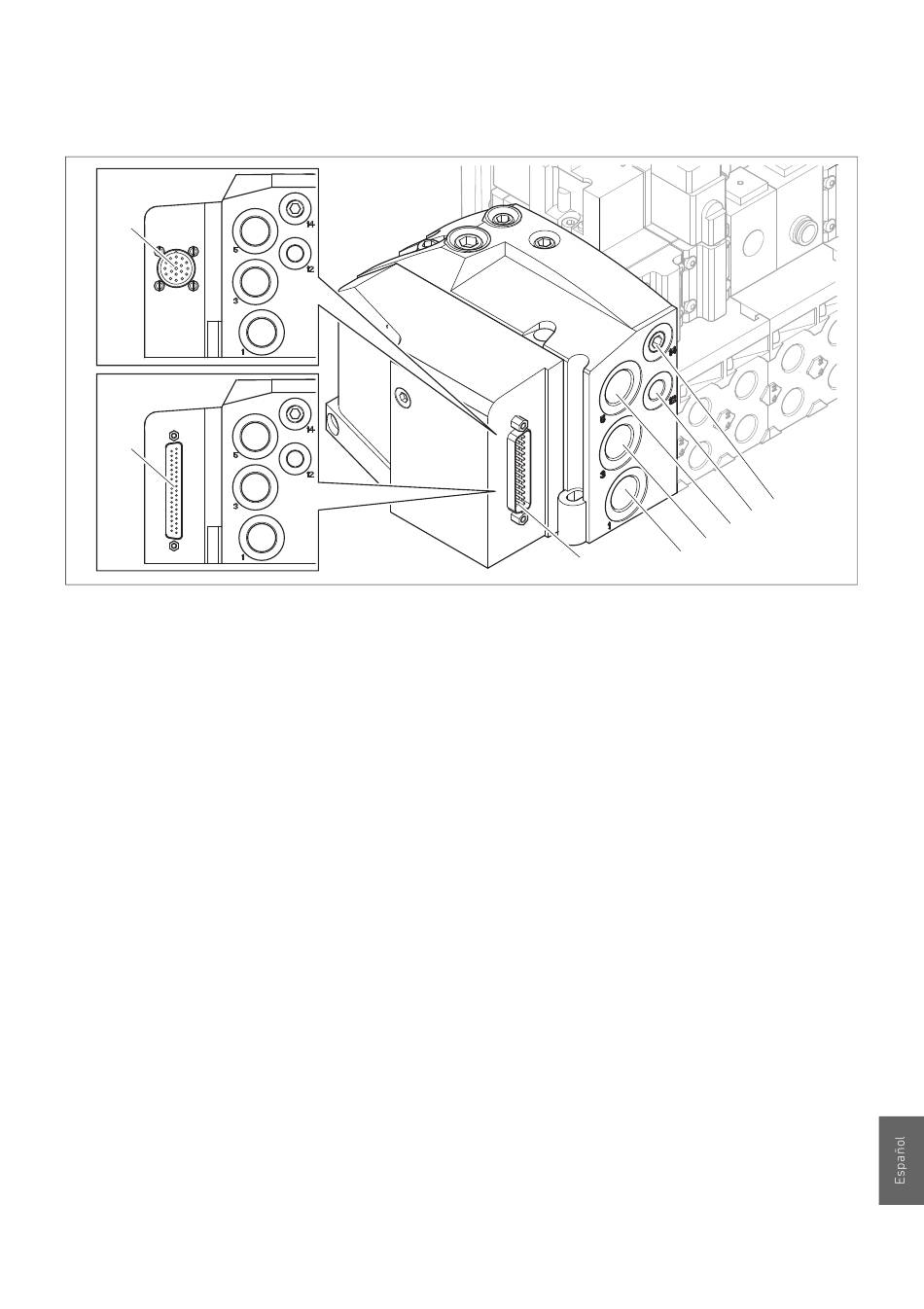

Fig. 2: Placa final izquierda con caja de enchufe con conexiones eléctricas y neumáticas
13 Caja de enchufe multipolo (25 polos)
14 Caja de enchufe multipolo (37 polos)
15 Caja de enchufe multipolo, 19 polos (M23,
según norma CNOMO E03.62.530.N.)
16 Conexión (1) "presión de alimentación"
AVENTICS | CD01-PI | R412012449–BAL–001–AD
17 Conexión (3) "escape"
18 Conexión (5) "escape"
19 Conexión (12) "escape acumulado del aire
de pilotaje previo"
20 Conexión (14) "aire de pilotaje previo
externo"
Descripción del aparato
19
18
17
16
13
207
20
