15
14

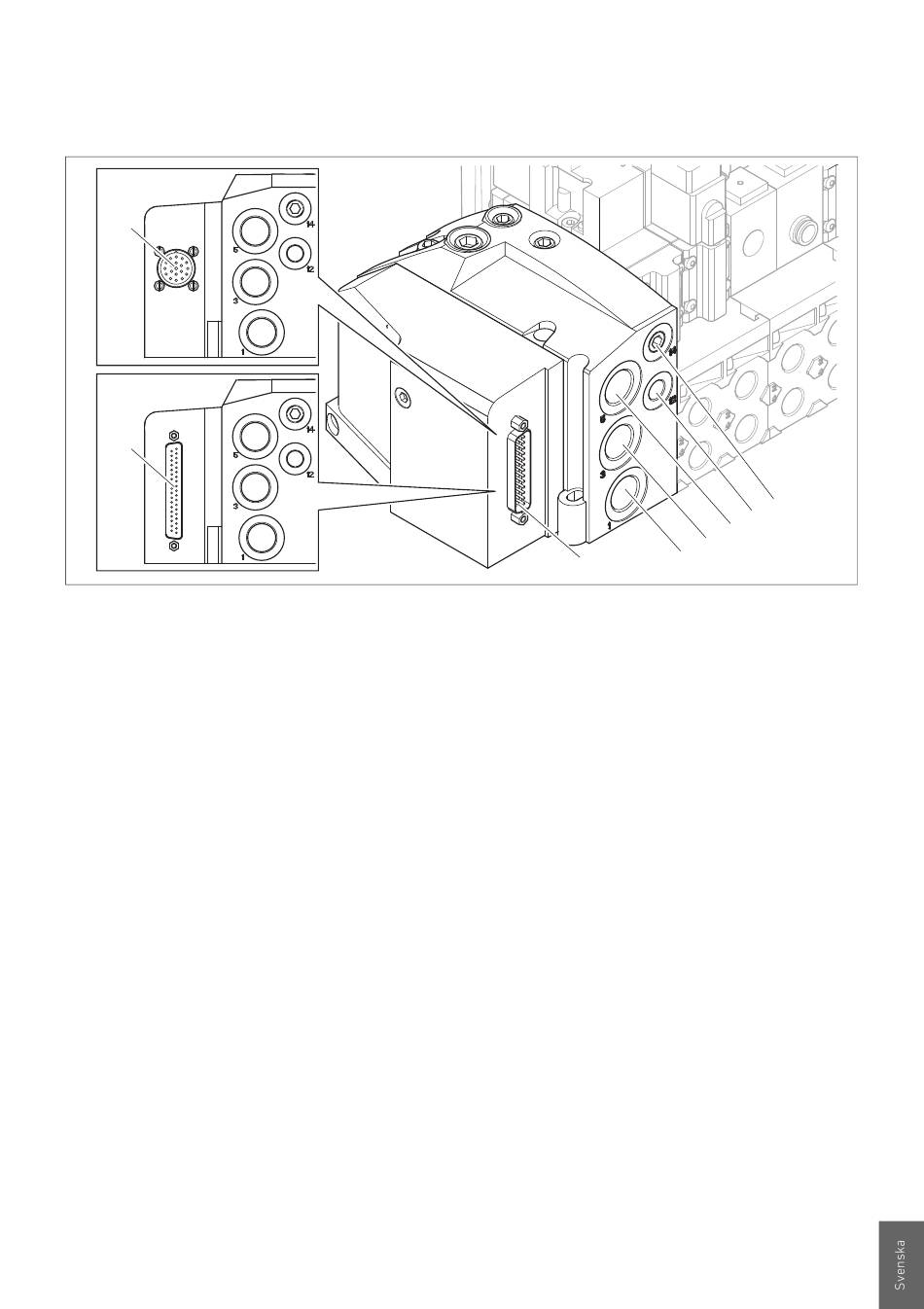

Fig 2: Vänster ändplatta med kontaktbox med pneumatiska och elektriska anslutningar
13 Multipolkontaktbox (25-polig)
14 Multipolkontaktbox (37-polig)
15 Multipolkontaktbox, 19-polig
(M23, enligt CNOMO-standard
E03.62.530.N.)
16 Anslutning (1) matningstryck
"
AVENTICS | CD01-PI | R412012449–BAL–001–AD
17 Anslutning (3)
18 Anslutning (5)
19 Anslutning (12)
av pilotmatningsluft
20 Anslutning (14)
"
Beskrivning av enheten
19
18
17
16
13
avluftning
" "
avluftning
" "
samlad avluftning
"
"
extern pilotmatningsluft
"
255
20
"
