282 AVENTICS | CD01-PI | R412012449–BAL–001–AD
Utbyggnad och ombyggnad

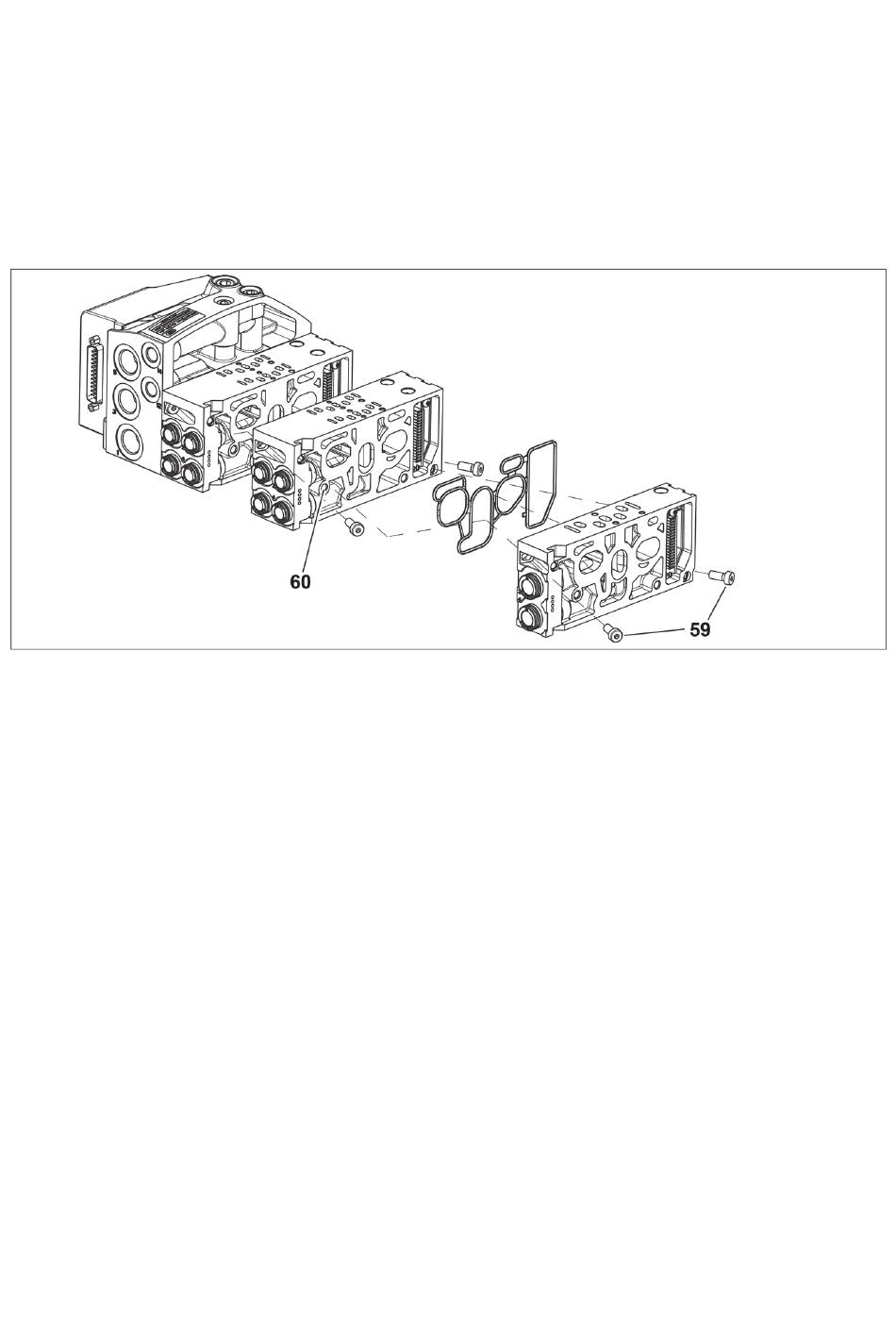

Fig 14: Montera basplatta
10.5.3

Bygga ut ventilplatser

För att bygga ut ventilplatserna i VS måste man skruva isär den
på motsvarande ställe, sätta in en ny basplatta och sedan
skruva ihop de båda delarna av VS igen.
1. Lossa de båda skruvarna (59) på det ställe där en ny
basplatta skall monteras.
2. Ta bort vänstra delen av VS.
3. Sätt i den nya basplattan vid basplattan i den högra delen av
VS, så att elförbindelsen upprättas via
kaskadkontaktsystemet. Kontrollera att tätningen sitter rätt.
Det kodade stiftet ska sitta i motsvarande hål (60).
4. Sätt i de båda M5-skruvarna (59) i basplattan.
5. Dra åt de båda skruvarna jämnt.
Åtdragningsmoment: 5 Nm
6. Upprepa steg 3-5 för vänstra delen av VS.
