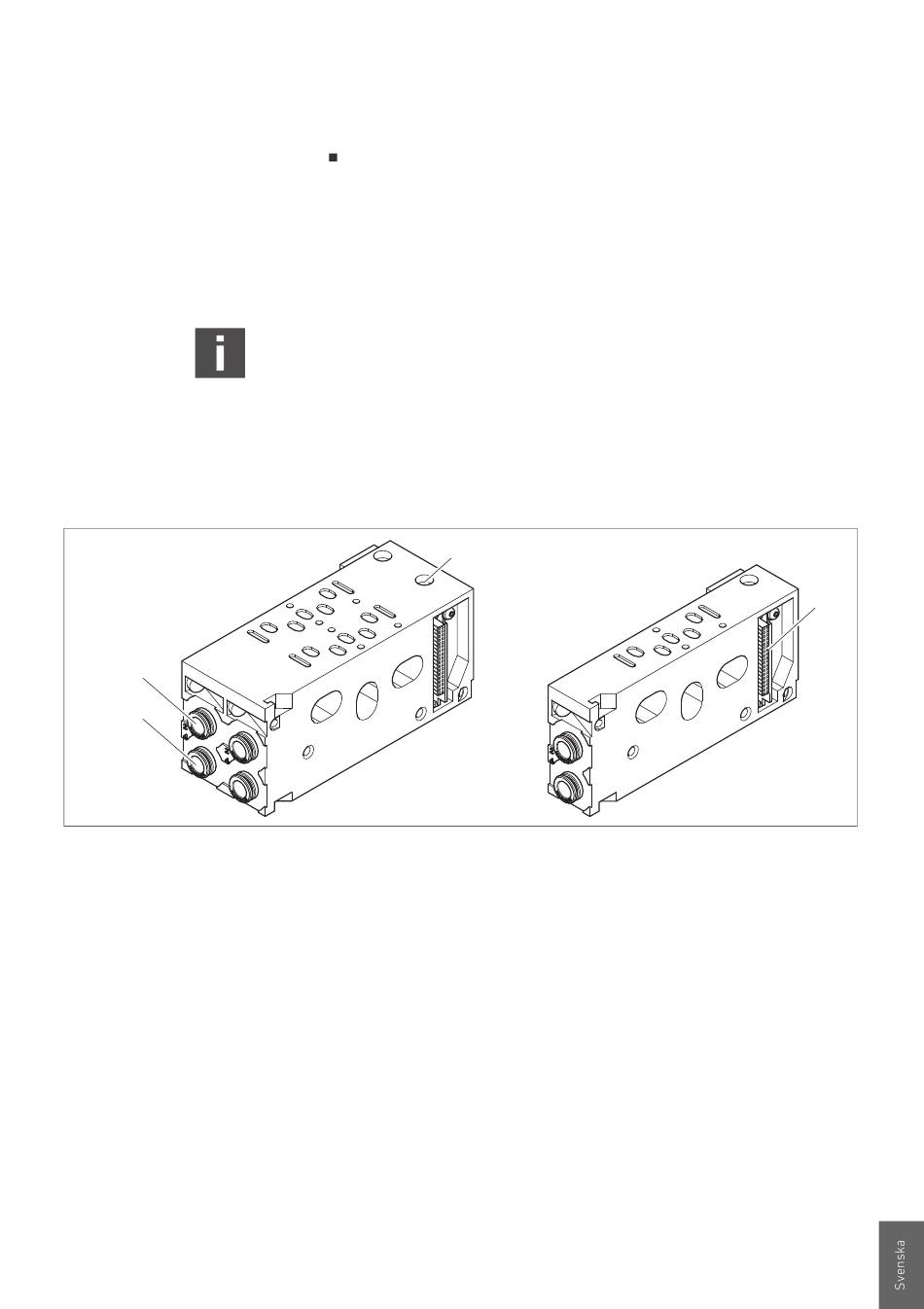

Fig 4: Dubbel och enkel basplatta
26 Arbetsanslutning (2)
27 Arbetsanslutning (4)
AVENTICS | CD01-PI | R412012449–BAL–001–AD
Dubbel basplatta 26 mm för enkel- eller dubbelspoliga
ventiler. En eller två ventiler per basplatta kan monteras.
Om bara en ventil monteras, måste man försluta den öppna
ventilplatsen med en blindplatta eller montera en annan
komponent.
Om man använder en basplatta med funktion för
enkelspoliga ventiler, kan man bara styra enkelspoliga
ventiler.
De elektriska förbindelserna i grundplattan går via kaskad-
kontaktsystemet som leder ventilstyrningssignalen från den
vänstra ändplattan till ventilen.
28
28 Elektrisk ventilanslutning
29 Kaskad-kontaktsystem
