2. Das Kabel nach der Installation des Messwertgebers auf seiner Strecke sichern und schützen.
3. Das Kabel durch die untere Schlitzöffnung der Anlage führen (durch diese Öffnung werden alle
Rohre und das Versorgungskabel Pos. 16 Abb. 01 geführt).
4. Die Drähte je nach Sensormodell und der folgenden Tabelle an die Klemmen anschließen:
5. Das Kabel mit Schellen an den Rohren in der Anlage befestigen.

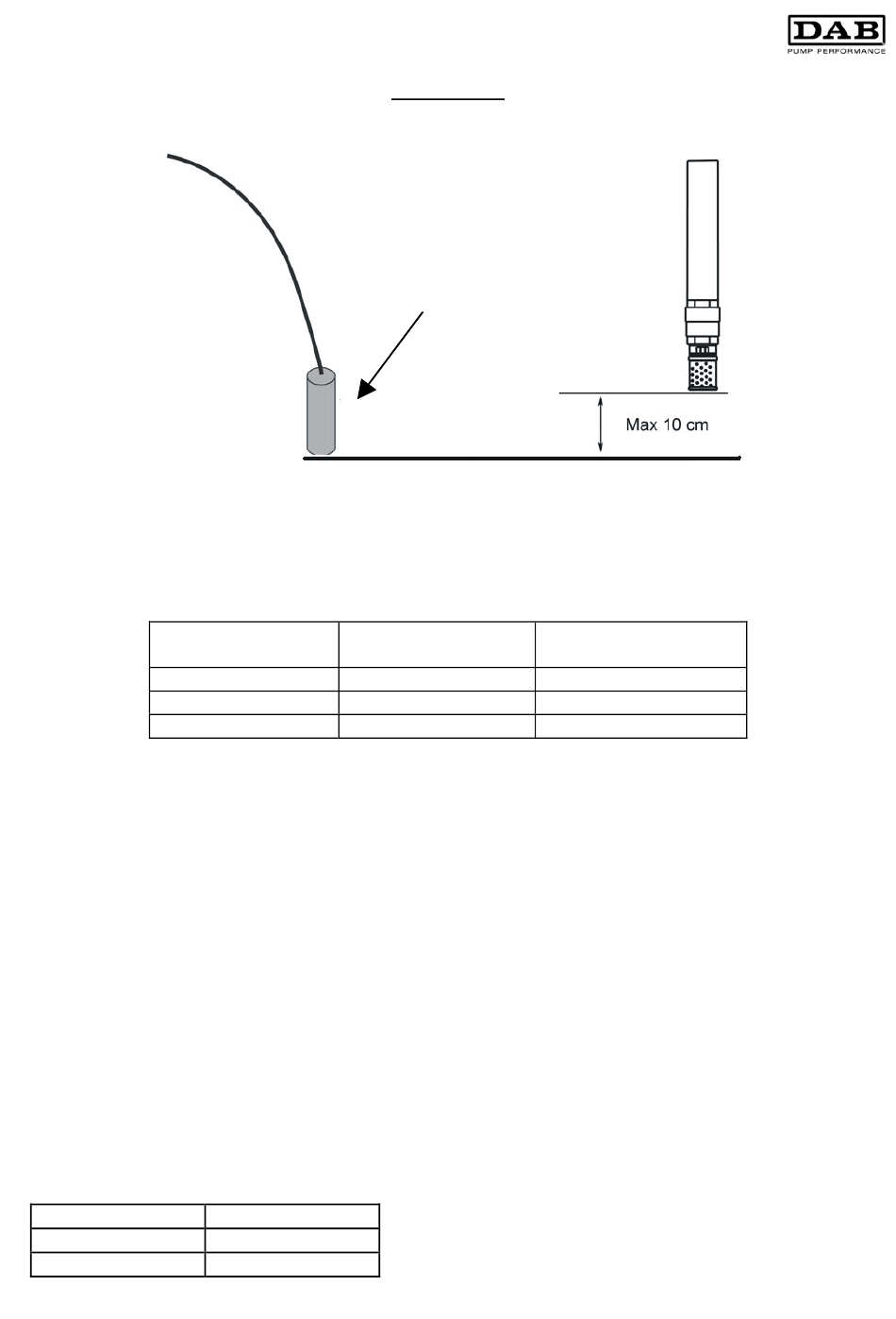

! Achtung: Das Saugrohr muss in der Nähe des Druckgebers positioniert werden und darf nicht mehr
als 5 cm über dem Druckgeber installiert werden (siehe Abb. 06).
Die Standanzeige wird im Augenblick der Installation Speicher leer melden, wobei die LED 0% blinkt;
wenn alle anderen LEDs eingeschaltet sind, ist der Stand 100%.
ACHTUNG
Der Messwertgeber misst den Stand automatisch und zeigt jedes Mal, wenn der max. Flüssigkeitswert
im Speicher überschritten wird, den Wert 100% an, daher wird der effektive Wert 100% nur mit ganz
vollem Speicher erfasst. Der beim ersten Füllen des Speichers angezeigte Wert 100% ist als virtuell
zu betrachten. Nach dem ersten vollständigen Füllen des Speichers entsprechen die Werte von 10%
bis 100% der effektiven Wassermenge im Speicher.

4.7 Installation der Zusatzpumpe

Das System ist für die Steuerung einer zweiten Pumpe in der Ansaugung vorbereitet, wenn ein zu
großer Höhenunterschied zwischen Installationspunkt des Systems und Ansaugspeicher besteht -
siehe auch Par. 4.4. Wie hier folgend angegeben vorgehen:
Die gewählte Pumpe im Regenwasserspeicher installieren und an den Klemmen L1 N und Pe
(Erdung) anschließen – siehe Abb. 05.
Technische Daten der zweiten Pumpe (die Pumpe kann unterschiedslos einer Oberflächen- oder eine
Unterwasserpumpe sein).
Volt
Hz
Ampere max.
Modell
des Sensors
MAC3
JUMO
KELLER
230
50
8
Abbildung 06
Messwertgeber
Speicherboden
Klemme
RX
gelber Draht
weißer Draht
rot Draht
51
DEUTSCH
Klemme
Vcc
weißer Draht
brauner Draht
schwarz Draht
