РУССКИЙ
2. После того, как датчик установлен, закрепить и защитить кабель вдоль пути прокладки.
3. Пропустить кабель через нижнюю прорезь системы (прорезь, через которую проходят все
трубы и кабель питания поз. 16 рис 01
4. Подсоедините провода к зажимам в зависимости от модели датчика, в соответствии со
следующей таблицей:
5. Прикрепить кабель хомутиками к внутренним трубам оборудования.

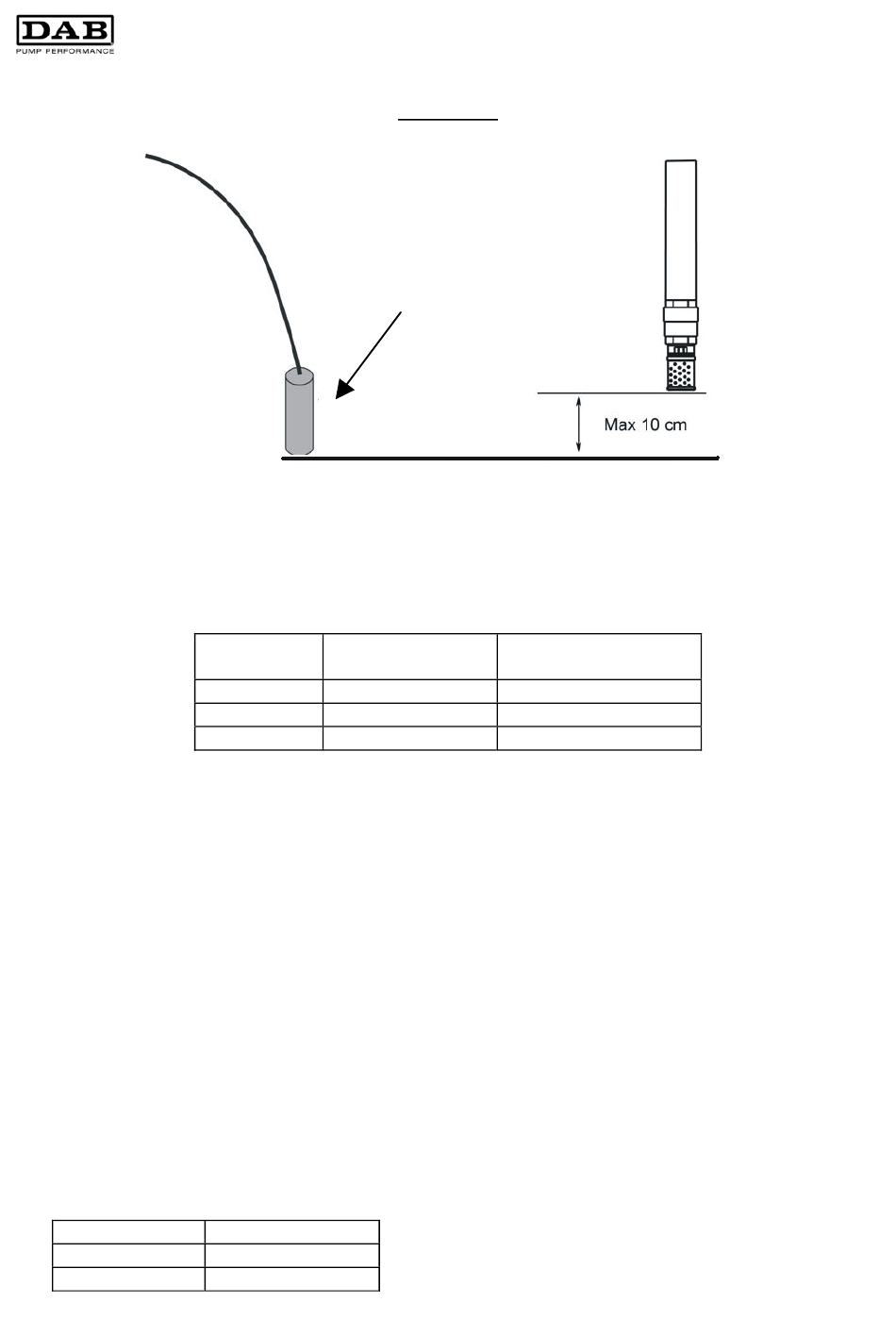

Внимание! вытяжная труба должна располагаться рядом с датчиком, заборная труба не
должна располагаться на 5 см выше датчика давления (см. схему 06).
Столбчатая диаграмма укажет в момент установки на пустой резервуар миганием светодиода 0
%, со всеми включенными светодиодами уровень равен 100 %.
ВНИМАНИЕ
Датчик автоматически определяет уровень, обновляя величину 100 % всякий раз, когда
превышается величина жидкости, находящейся в цистерне, поэтому реальная величина 100 %
получается только при совершенно заполненном резервуаре. Величина 100 %, показанная на
первом этапе заполнения резервуара должна считаться виртуальной. После первого полного
заполнения цистерны величины от 10 % до 100 % соответствуют реальному количеству воды,
находящейся в резервуаре.
4.7 Установка вспомогательного насоса.
Система оборудована возможностью управления вторым насосом, устанавливаемым на всасывании,
в случае избыточной разницы уровня между точкой, в которой устанавливается система, и
резервуаром всасывания, смотри также параграф 4.4
Действовать, как указано далее:
установить выбранный насос в резервуар дождевой воды, и соединить его с клеммами L1 N и Pe для
заземления, смотри рисунок 05.
Технические характеристики второго насоса (насос может быть как погружным, так и поверхностным).
Вольт
Гц
Ампер Макс
Датчик
Дно резервуара
Модель Зажим
датчика
MAC3 желтый провод
JUMO белый провод
KELLER прил провод
230
50
8
Рисунок 06
RX
белый провод
коричневый провод
черный провод
90
Зажим
Vdc
