2. La posizione consigliata del contrappeso è di almeno 20 cm sopra al galleggiante.
3. Dopo aver istallato il galleggiante, assicurare e proteggere il cavo lungo il percorso stabilito.
4. Passare il cavo attraverso la fessura inferiore del sistema ( fessura da dove passano tutti i tubi ed
il cavo di alimentazione - pos16, fig 01).
5. Collegare i fili ai morsetti RX e Vcc e il filo di terra, se disponibile, al morsetto Pe, vedi fig. 05.
6. Assicurare il cavo con delle fascette ai tubi interni dell'apparecchiatura.
7. L'interruttore a galleggiante deve commutare il contatto almeno 15 cm prima che la valvola di
fondo (valvola di aspirazione della pompa) prenda aria.
L'indicatore di livello indicherà serbatoio vuoto con il primo led in basso acceso, con tutti i led accesi
il livello può variare da parzialmente o completamente pieno.
4.6.2 Versione con trasduttore elettronico (modello Aquaprof Top)
1. Posizionare il trasduttore come indicato in figura 06.

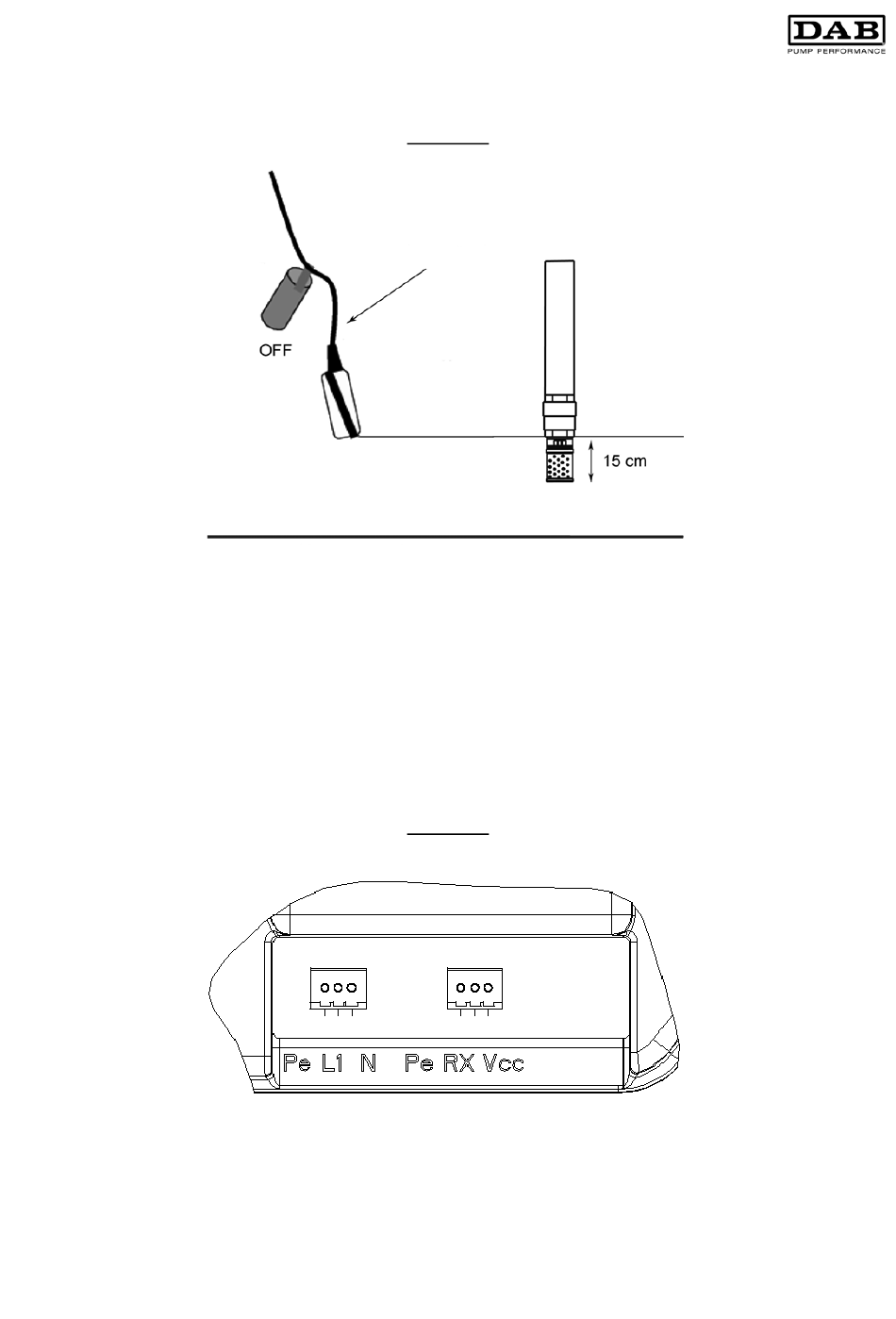

Figura 04
Interruttore a galleggiante
Fondo del serbatoio
Figura 05
11
ITALIANO
Tubo di aspirazione
