Correspondencia entre la longitud y la altura del tubo de aspiración
Proceda de la siguiente manera:
1. Conecte el tubo de aspiración al racor indicado en la figura 01 punto 9; no apriete
excesivamente; el racor está dotado de junta OR que garantiza la hermeticidad.
ATENCIÓN
Utilice la tabla 1 para calcular la longitud máxima del tubo de aspiración
4.5 Conexión del tubo de impulsión
Proceda de la siguiente manera:
1. Conecte el tubo de impulsión al racor de 1" indicado en la figura 01 punto 11, e interponga la
junta suministrada para garantizar la hermeticidad.
2. Fije el tubo con una abrazadera para tubos fijada a la pared.
También es posible utilizar la salida lateral; proceda de la siguiente manera:
1. Quite el tapón colocado en el racor.
2. Realice un agujero de 32/35 mm de diámetro en la pared del sistema.
3. Quite el tubo flexible de la posición vertical y enrósquelo en la posición horizontal después de
haber sellado oportunamente.
4. Coloque el tapón en el agujero donde estaba instalado el tubo flexible.
ATENCIÓN
Se aconseja instalar una válvula de interceptación antes de la válvula de flotador, lo cual permite
cortar la alimentación de red en el caso de roturas o averías, y también efectuar el mantenimiento en
condiciones seguras.
4.6 Instalación del sensor de nivel
4.6.1 Versión con flotador electromecánico (modelo Aquaprof Basic):
1. Coloque el flotador tal como indicado en la figura 04.

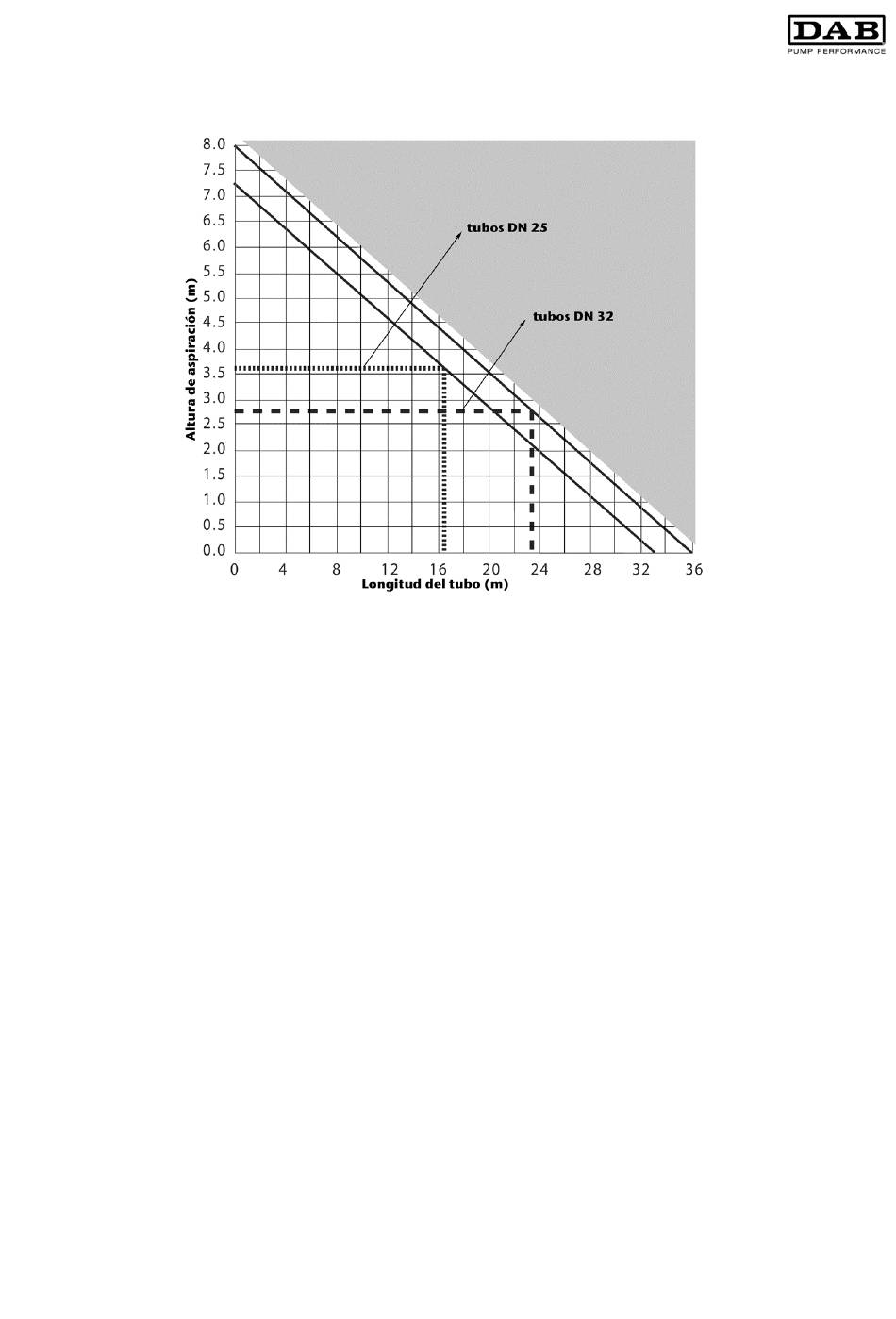

Tabla 1
