W
ISO-Querschnitt [mm²]
Der Strich zählt als Größe, wenn das Anschlussvermögen berücksichtigt
wird.
11.1.1
Motorkabel
GEFAHR
Gefährliche Körperströme
Zur Sicherheit von Geräten und Personen sind Erdungs- und Schirmungsmaß‐
nahmen erforderlich. Ohne niederohmige Erdung ist die Sicherheit des Bedieners
nicht gewährleistet. Für die Erdung muss generell eine der folgenden Tätigkeiten
durchgeführt werden:
▶
Legen Sie das Motorgehäuse auf Maschinenerde oder
▶
verbinden Sie den Erdanschluss des Motorsteckers mit dem zentralen
Erdungspunkt der Maschine.
Für die Schirmung beachten Sie Folgendes: Verwenden Sie generell abgeschirmte
Motorkabel.

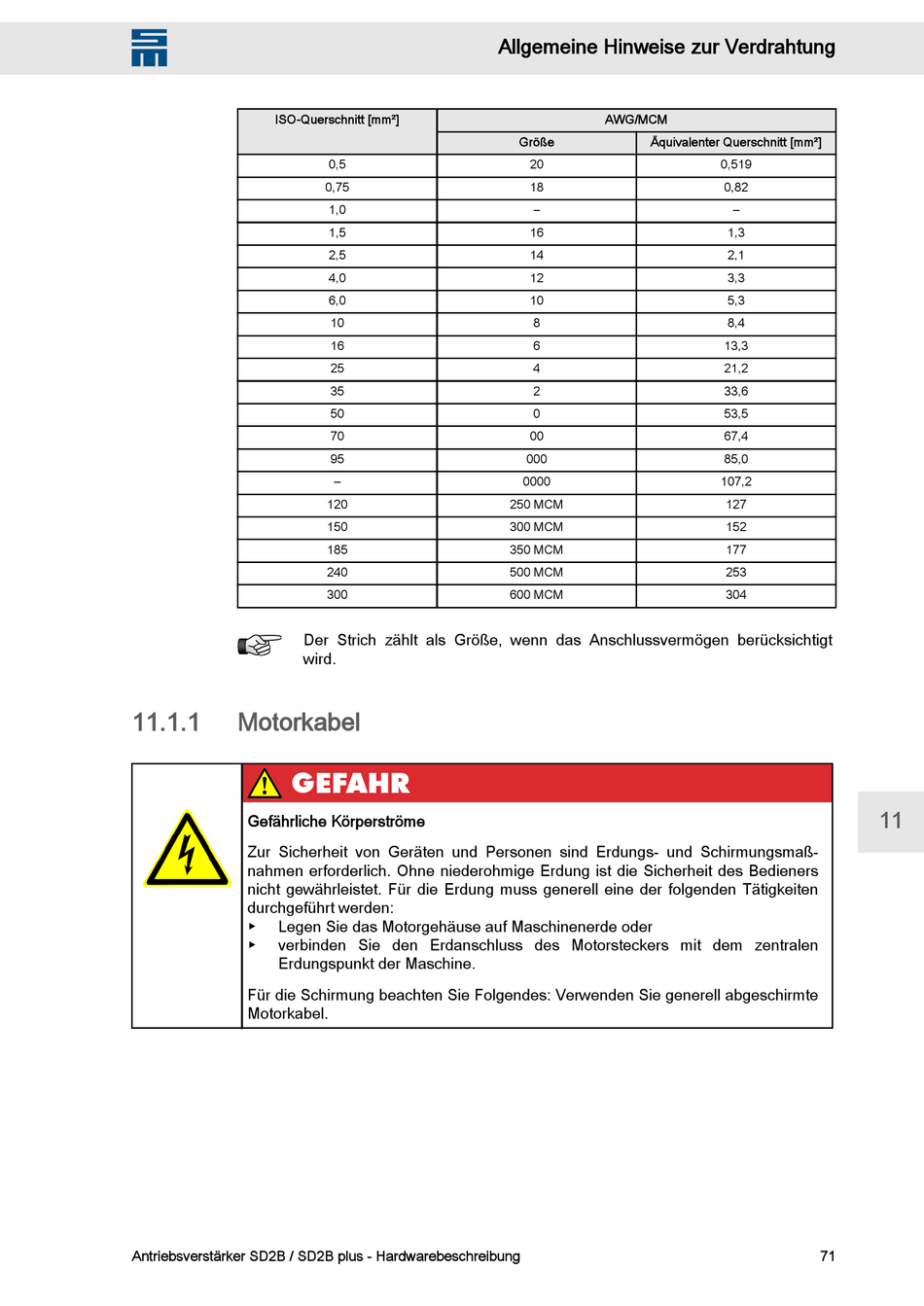

Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Allgemeine Hinweise zur Verdrahtung
0,5
0,75
1,0
1,5
2,5
4,0
6,0
10
16
25
35
50
70
95
–
120
150
185
240
300
AWG/MCM
Größe
Äquivalenter Querschnitt [mm²]
20
18
–
16
14
12
10
8
6
4
2
0
00
000
0000
250 MCM
300 MCM
350 MCM
500 MCM
600 MCM
0,519
0,82
–
1,3
2,1
3,3
5,3
8,4
13,3
21,2
33,6
53,5
67,4
85,0
107,2
127
152
177
253
304
11
71
