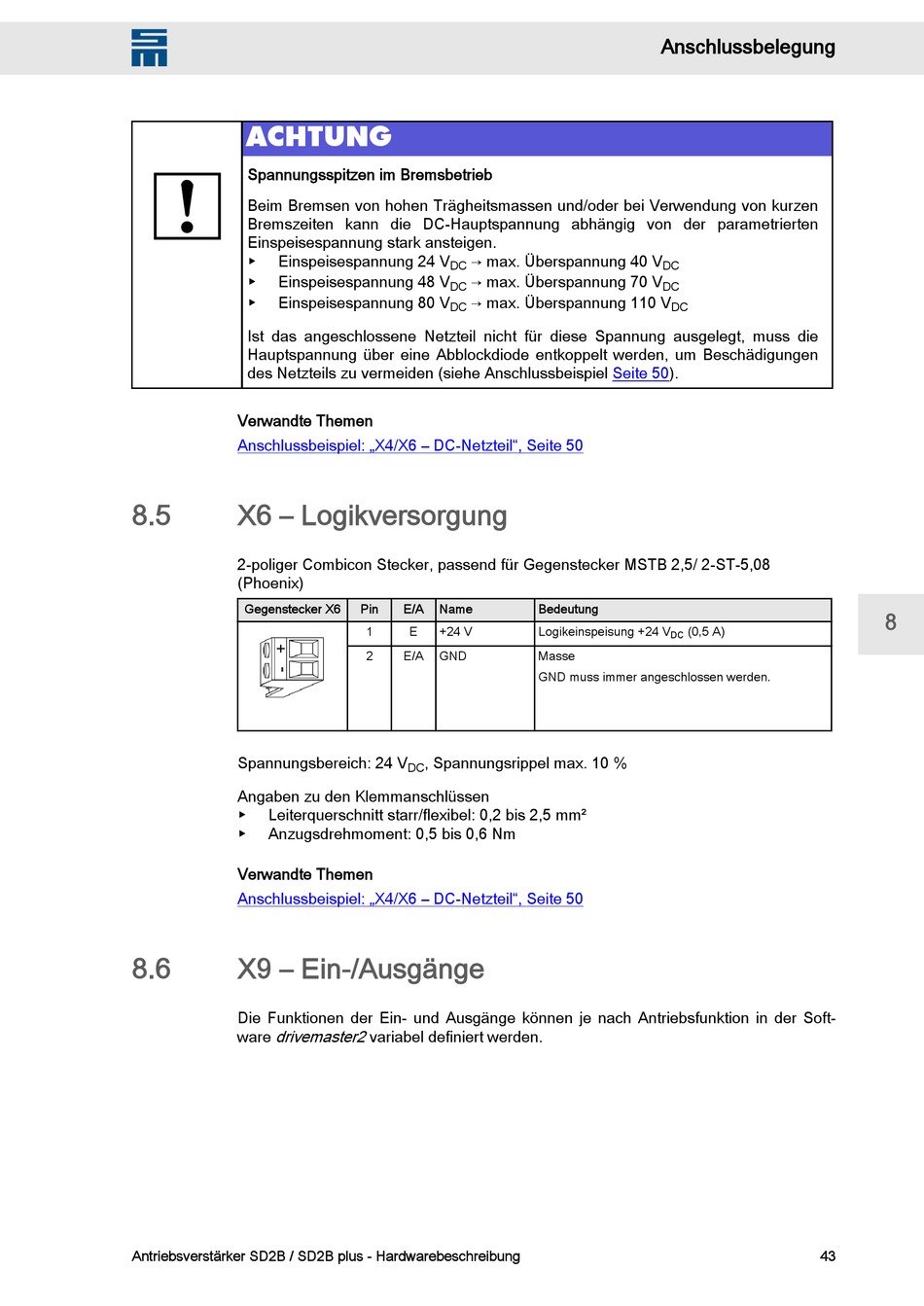

W
ACHTUNG
Spannungsspitzen im Bremsbetrieb
Beim Bremsen von hohen Trägheitsmassen und/oder bei Verwendung von kurzen
Bremszeiten kann die DC-Hauptspannung abhängig von der parametrierten
Einspeisespannung stark ansteigen.
▶
Einspeisespannung 24 V
▶
Einspeisespannung 48 V
▶
Einspeisespannung 80 V
Ist das angeschlossene Netzteil nicht für diese Spannung ausgelegt, muss die
Hauptspannung über eine Abblockdiode entkoppelt werden, um Beschädigungen
des Netzteils zu vermeiden (siehe Anschlussbeispiel
Verwandte Themen
Anschlussbeispiel: „X4/X6 – DC-Netzteil", Seite 50
8.5
X6 – Logikversorgung
2-poliger Combicon Stecker, passend für Gegenstecker MSTB 2,5/ 2-ST-5,08
(Phoenix)
Gegenstecker X6
Spannungsbereich: 24 V
Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr/flexibel: 0,2 bis 2,5 mm²
▶
Anzugsdrehmoment: 0,5 bis 0,6 Nm
Verwandte Themen
Anschlussbeispiel: „X4/X6 – DC-Netzteil", Seite 50
8.6
X9 – Ein-/Ausgänge
Die Funktionen der Ein- und Ausgänge können je nach Antriebsfunktion in der Soft‐
drivemaster2 variabel definiert werden.
ware
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
→ max. Überspannung 40 V
DC
→ max. Überspannung 70 V
DC
→ max. Überspannung 110 V
DC
Pin
E/A
Name
1
E
+24 V
2
E/A
GND
, Spannungsrippel max. 10 %
DC
Anschlussbelegung
DC
DC
DC
Seite
50).
Bedeutung
Logikeinspeisung +24 V
(0,5 A)
DC
Masse
GND muss immer angeschlossen werden.
8
43
