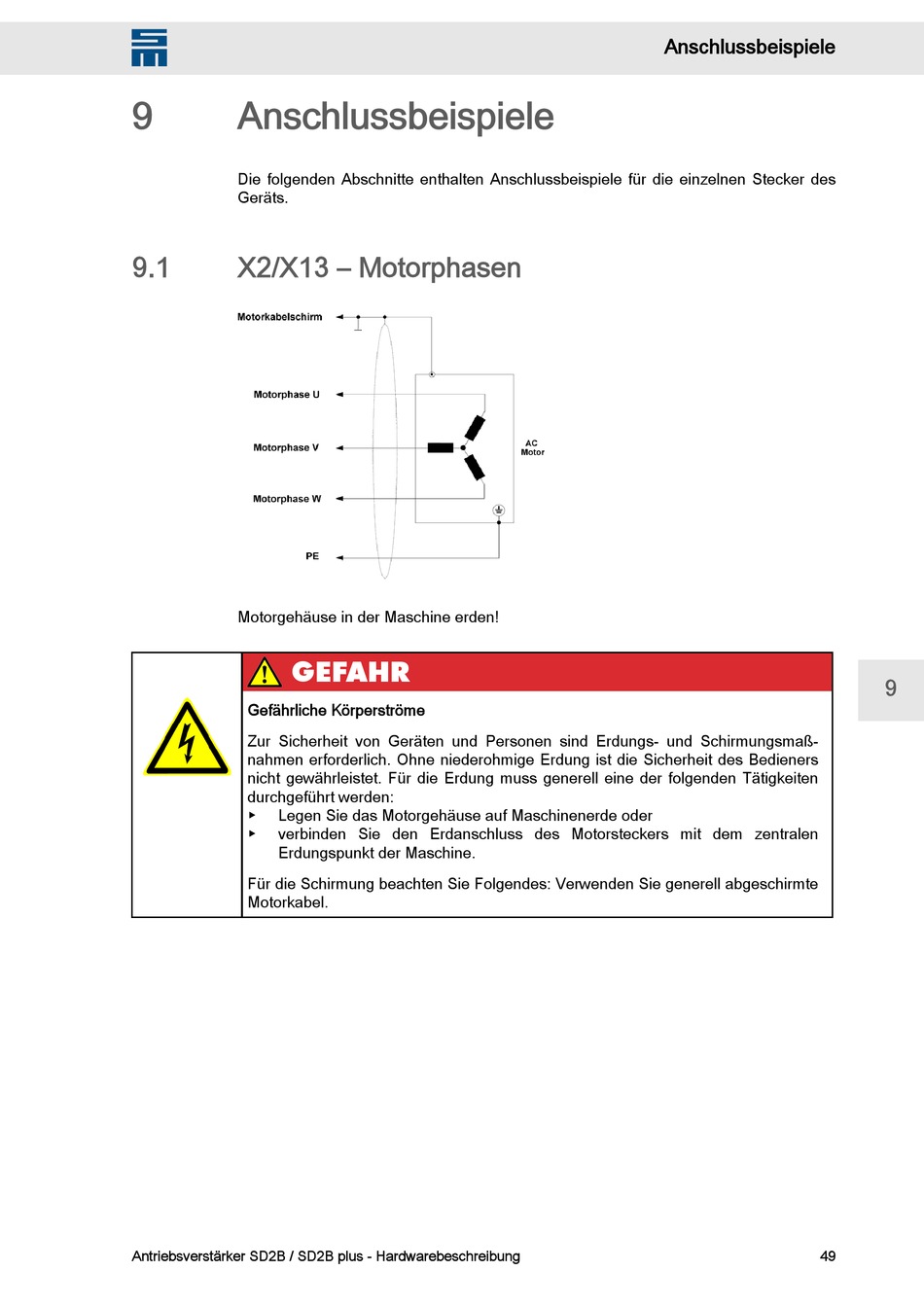

Anschlussbeispiele
Die folgenden Abschnitte enthalten Anschlussbeispiele für die einzelnen Stecker des
Geräts.
9.1
X2/X13 – Motorphasen
Motorgehäuse in der Maschine erden!
GEFAHR
Gefährliche Körperströme
Zur Sicherheit von Geräten und Personen sind Erdungs- und Schirmungsmaß‐
nahmen erforderlich. Ohne niederohmige Erdung ist die Sicherheit des Bedieners
nicht gewährleistet. Für die Erdung muss generell eine der folgenden Tätigkeiten
durchgeführt werden:
▶
Legen Sie das Motorgehäuse auf Maschinenerde oder
▶
verbinden Sie den Erdanschluss des Motorsteckers mit dem zentralen
Erdungspunkt der Maschine.
Für die Schirmung beachten Sie Folgendes: Verwenden Sie generell abgeschirmte
Motorkabel.
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
