W
5
Antriebsverstärker SD2B /
SD2B plus
5.1

Typenschild

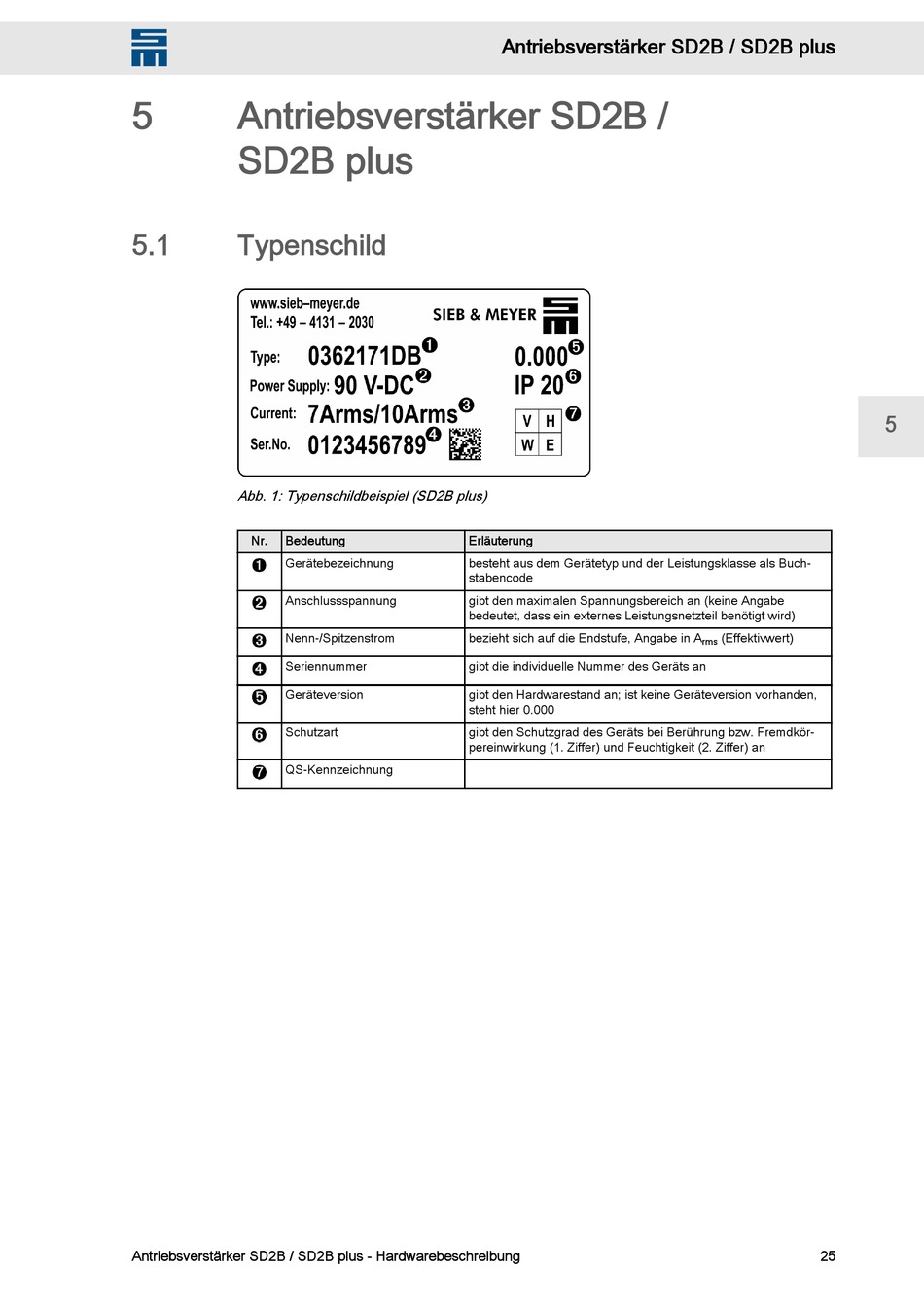

Abb. 1: Typenschildbeispiel (SD2B plus)
Nr.
Bedeutung
Gerätebezeichnung
Anschlussspannung
Nenn-/Spitzenstrom
Seriennummer
Geräteversion
Schutzart
QS-Kennzeichnung
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Antriebsverstärker SD2B / SD2B plus
Erläuterung
besteht aus dem Gerätetyp und der Leistungsklasse als Buch‐
stabencode
gibt den maximalen Spannungsbereich an (keine Angabe
bedeutet, dass ein externes Leistungsnetzteil benötigt wird)
bezieht sich auf die Endstufe, Angabe in A
gibt die individuelle Nummer des Geräts an
gibt den Hardwarestand an; ist keine Geräteversion vorhanden,
steht hier 0.000
gibt den Schutzgrad des Geräts bei Berührung bzw. Fremdkör‐
pereinwirkung (1. Ziffer) und Feuchtigkeit (2. Ziffer) an
(Effektivwert)
rms
25
5
