Gerätevariante SD2B
6.2
Blockschaltbild
Das folgende Blockschaltbild gibt einen grafischen Überblick über die Funktions‐
gruppen und Anschlussmöglichkeiten des Geräts.
6

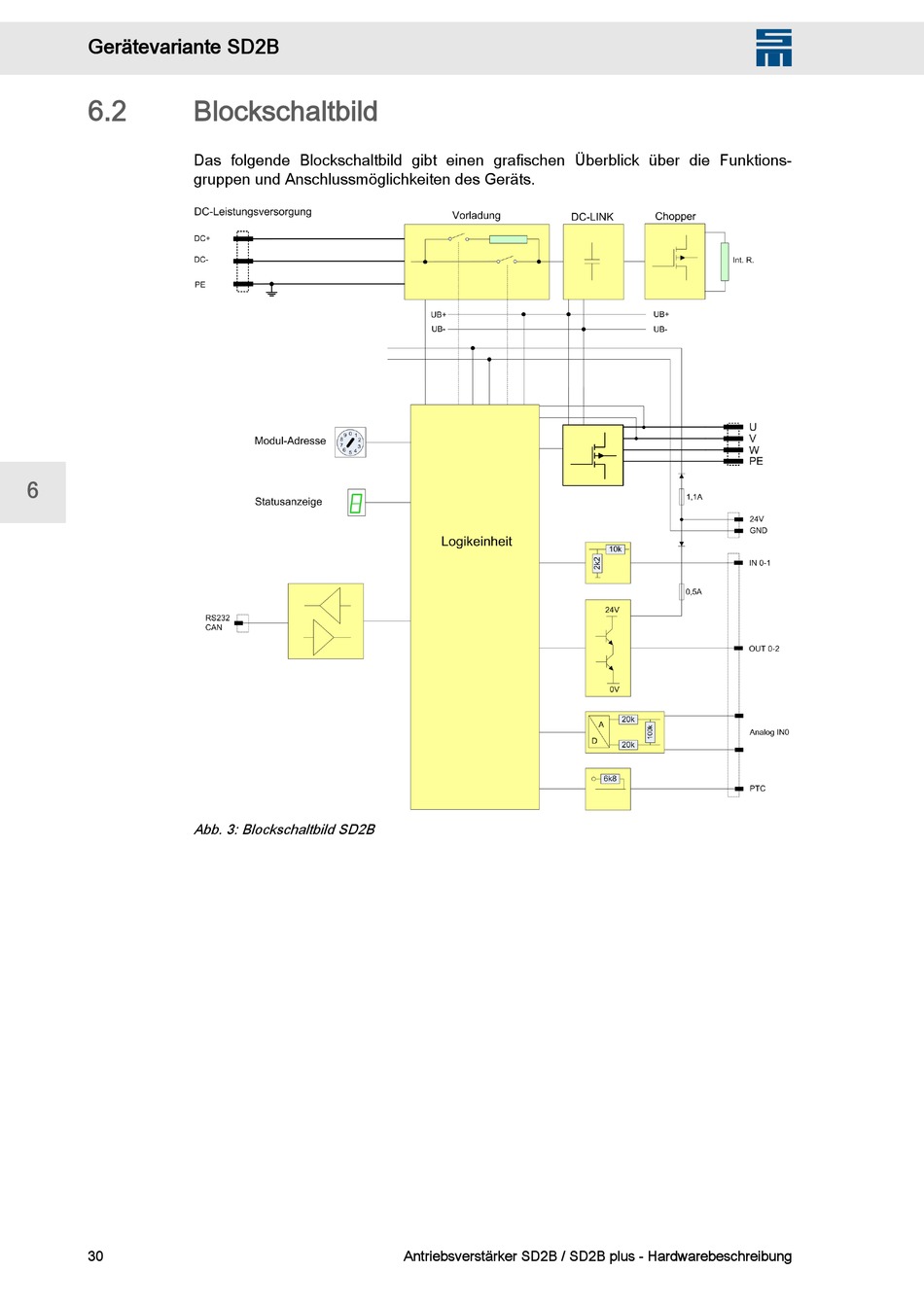

Abb. 3: Blockschaltbild SD2B
30
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
