7.2
Abmessungen/Montage

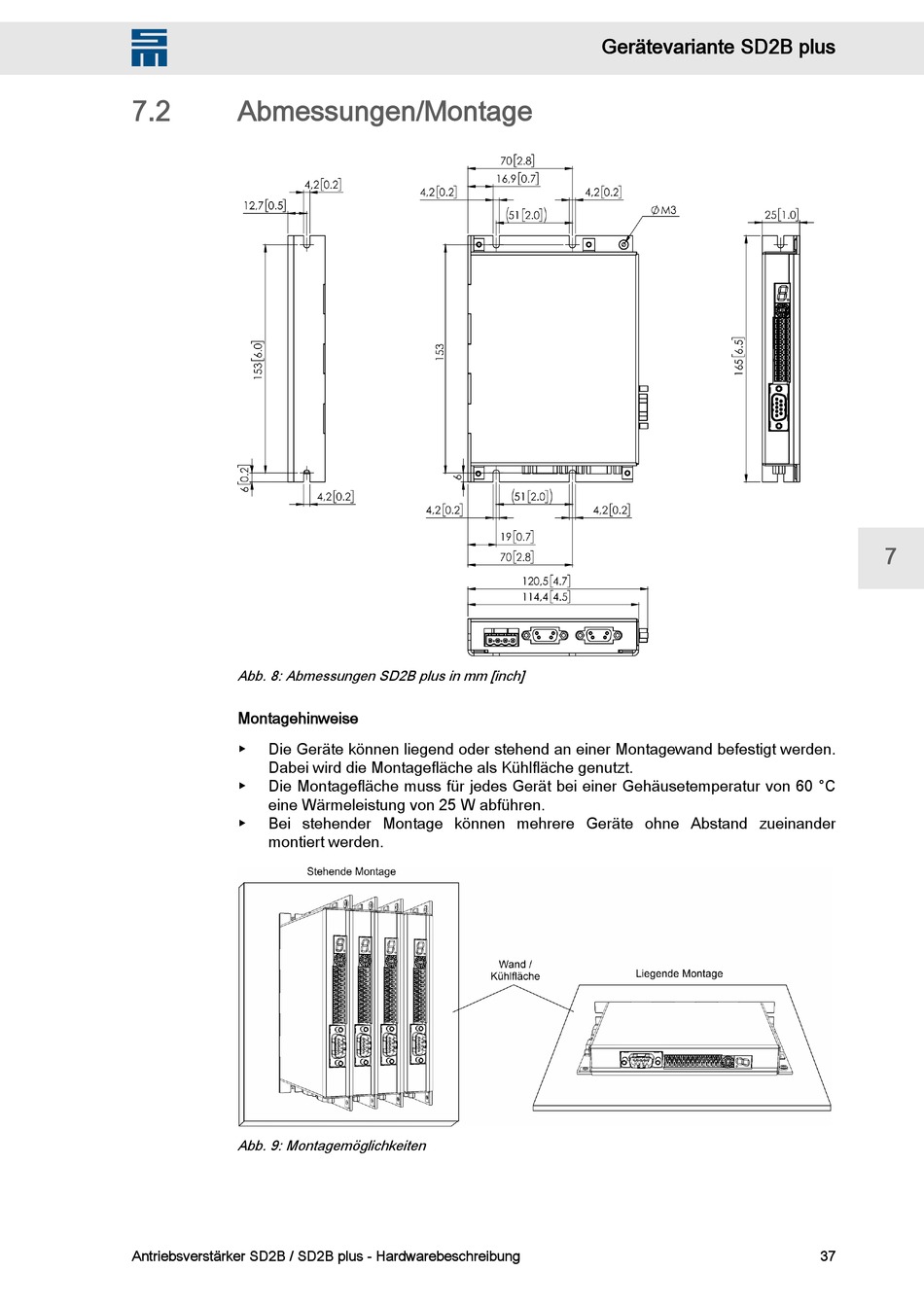

Abb. 8: Abmessungen SD2B plus in mm [inch]
Montagehinweise
▶
Die Geräte können liegend oder stehend an einer Montagewand befestigt werden.
Dabei wird die Montagefläche als Kühlfläche genutzt.
▶
Die Montagefläche muss für jedes Gerät bei einer Gehäusetemperatur von 60 °C
eine Wärmeleistung von 25 W abführen.
▶
Bei stehender Montage können mehrere Geräte ohne Abstand zueinander
montiert werden.
Abb. 9: Montagemöglichkeiten
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Gerätevariante SD2B plus
7
37
