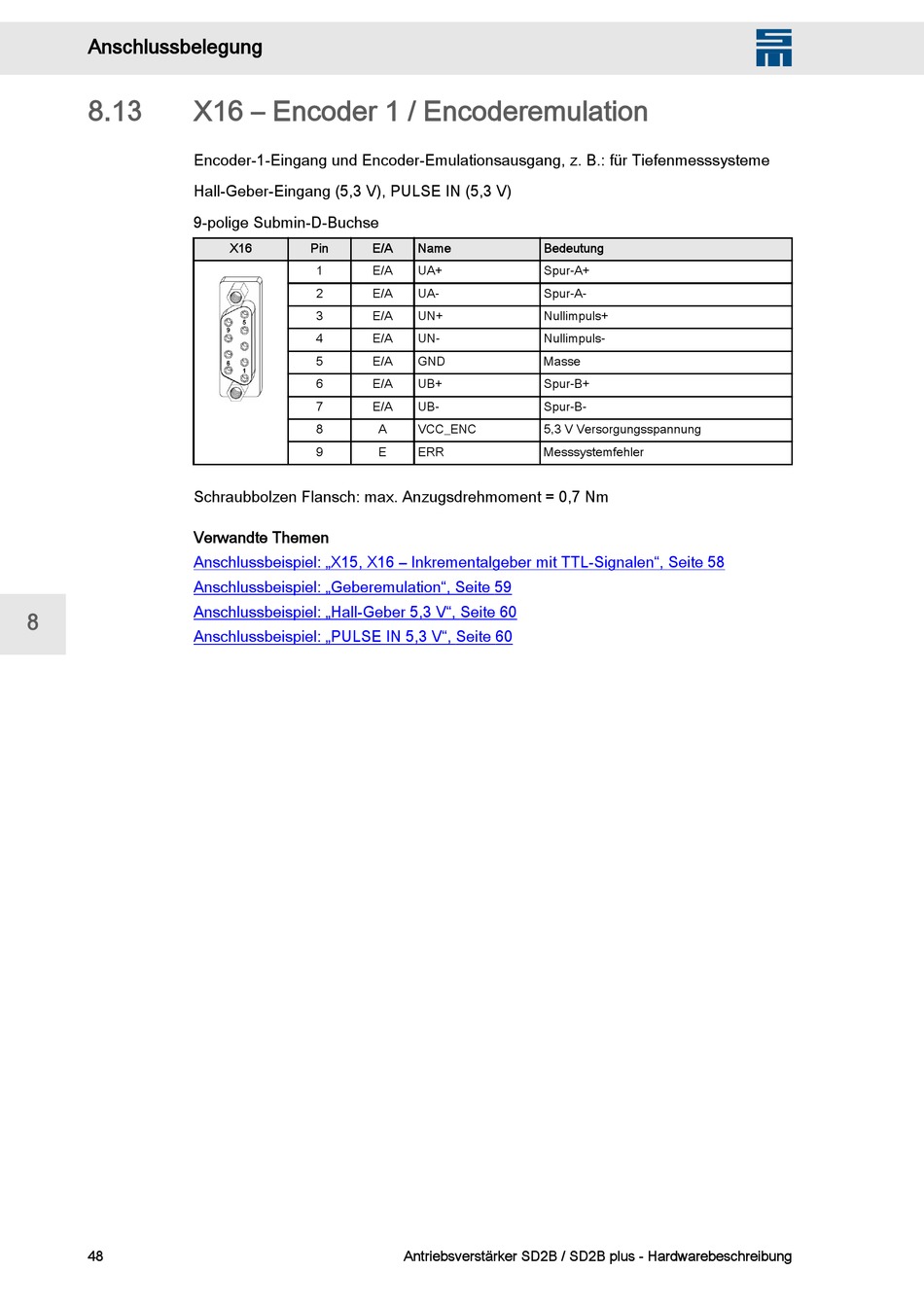

X16 – Encoder 1 / Encoderemulation
Encoder-1-Eingang und Encoder-Emulationsausgang, z. B.: für Tiefenmesssysteme
Hall-Geber-Eingang (5,3 V), PULSE IN (5,3 V)
9-polige Submin-D-Buchse
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
Anschlussbeispiel: „X15, X16 – Inkrementalgeber mit TTL-Signalen", Seite 58
Anschlussbeispiel: „Geberemulation", Seite 59
Anschlussbeispiel: „Hall-Geber 5,3 V", Seite 60
8
Anschlussbeispiel: „PULSE IN 5,3 V", Seite 60
48
X16
Pin
E/A
1
E/A
2
E/A
3
E/A
4
E/A
5
E/A
6
E/A
7
E/A
8
A
9
E
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Name
Bedeutung
UA+
Spur-A+
UA-
Spur-A-
UN+
Nullimpuls+
UN-
Nullimpuls-
GND
Masse
UB+
Spur-B+
UB-
Spur-B-
VCC_ENC
5,3 V Versorgungsspannung
ERR
Messsystemfehler
