W
11

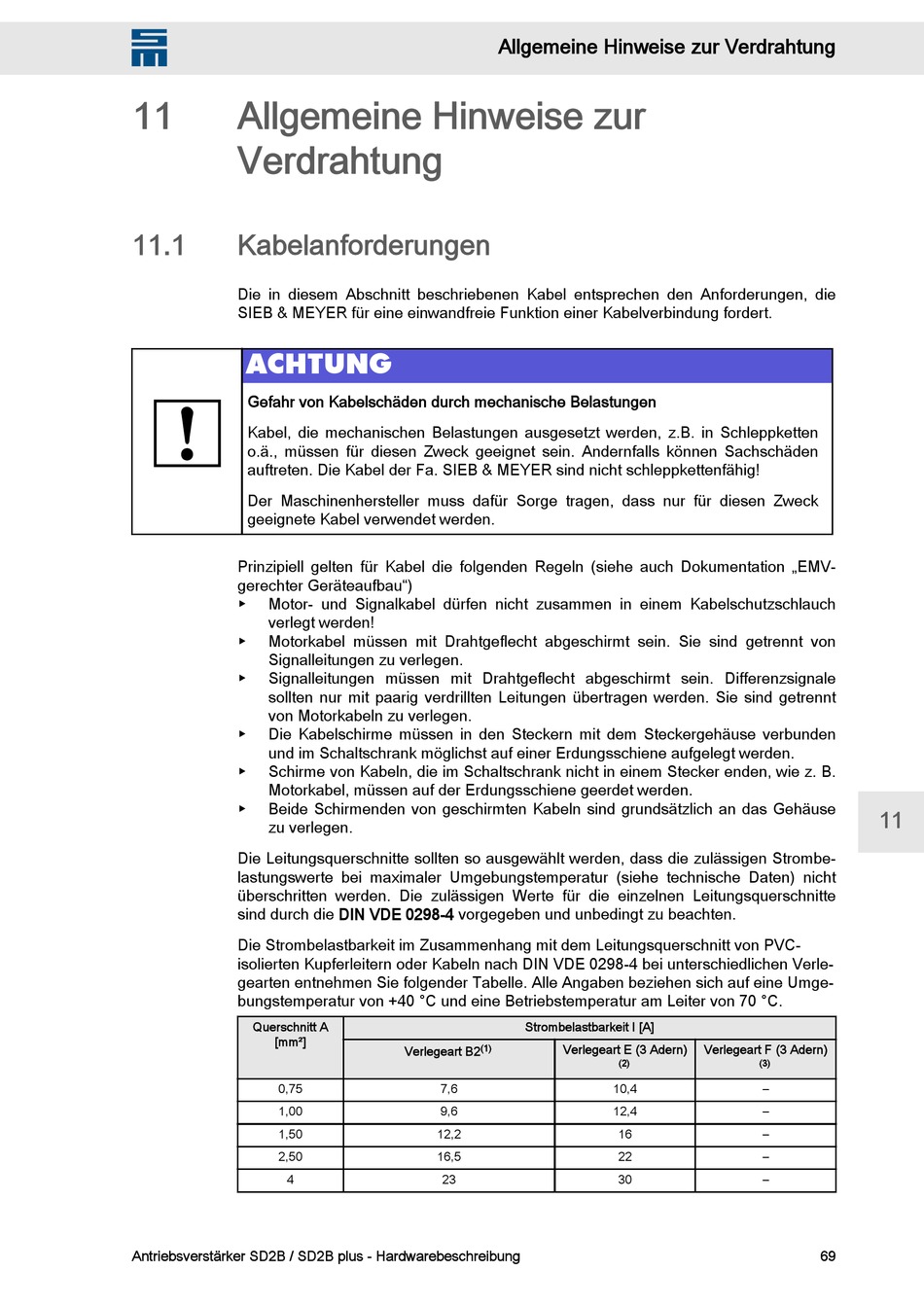

Allgemeine Hinweise zur
Verdrahtung
11.1
Kabelanforderungen
Die in diesem Abschnitt beschriebenen Kabel entsprechen den Anforderungen, die
SIEB & MEYER für eine einwandfreie Funktion einer Kabelverbindung fordert.
ACHTUNG
Gefahr von Kabelschäden durch mechanische Belastungen
Kabel, die mechanischen Belastungen ausgesetzt werden, z.B. in Schleppketten
o.ä., müssen für diesen Zweck geeignet sein. Andernfalls können Sachschäden
auftreten. Die Kabel der Fa. SIEB & MEYER sind nicht schleppkettenfähig!
Der Maschinenhersteller muss dafür Sorge tragen, dass nur für diesen Zweck
geeignete Kabel verwendet werden.
Prinzipiell gelten für Kabel die folgenden Regeln (siehe auch Dokumentation „EMV-
gerechter Geräteaufbau")
▶
Motor- und Signalkabel dürfen nicht zusammen in einem Kabelschutzschlauch
verlegt werden!
▶
Motorkabel müssen mit Drahtgeflecht abgeschirmt sein. Sie sind getrennt von
Signalleitungen zu verlegen.
▶
Signalleitungen müssen mit Drahtgeflecht abgeschirmt sein. Differenzsignale
sollten nur mit paarig verdrillten Leitungen übertragen werden. Sie sind getrennt
von Motorkabeln zu verlegen.
▶
Die Kabelschirme müssen in den Steckern mit dem Steckergehäuse verbunden
und im Schaltschrank möglichst auf einer Erdungsschiene aufgelegt werden.
▶
Schirme von Kabeln, die im Schaltschrank nicht in einem Stecker enden, wie z. B.
Motorkabel, müssen auf der Erdungsschiene geerdet werden.
▶
Beide Schirmenden von geschirmten Kabeln sind grundsätzlich an das Gehäuse
zu verlegen.
Die Leitungsquerschnitte sollten so ausgewählt werden, dass die zulässigen Strombe‐
lastungswerte bei maximaler Umgebungstemperatur (siehe technische Daten) nicht
überschritten werden. Die zulässigen Werte für die einzelnen Leitungsquerschnitte
sind durch die DIN VDE 0298-4 vorgegeben und unbedingt zu beachten.
Die Strombelastbarkeit im Zusammenhang mit dem Leitungsquerschnitt von PVC-
isolierten Kupferleitern oder Kabeln nach DIN VDE 0298-4 bei unterschiedlichen Verle‐
gearten entnehmen Sie folgender Tabelle. Alle Angaben beziehen sich auf eine Umge‐
bungstemperatur von +40 °C und eine Betriebstemperatur am Leiter von 70 °C.
Querschnitt A
[mm²]
0,75
1,00
1,50
2,50
4
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Allgemeine Hinweise zur Verdrahtung
Strombelastbarkeit I [A]
Verlegeart E (3 Adern)
(1)
Verlegeart B2
7,6
9,6
12,2
16,5
23
Verlegeart F (3 Adern)
(2)
(3)
10,4
–
12,4
–
16
–
22
–
30
–
11
69
