W
12

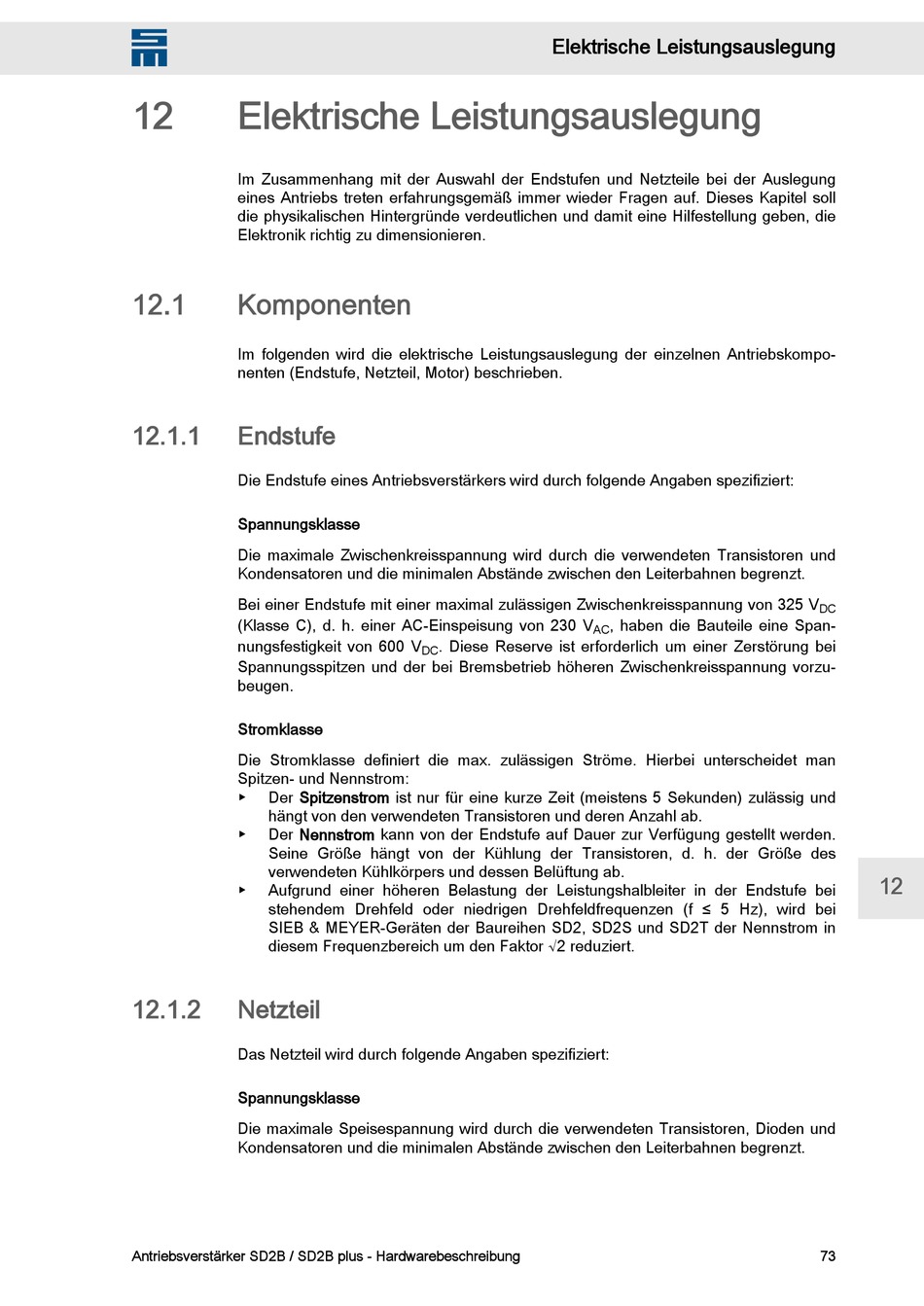

Elektrische Leistungsauslegung

Im Zusammenhang mit der Auswahl der Endstufen und Netzteile bei der Auslegung
eines Antriebs treten erfahrungsgemäß immer wieder Fragen auf. Dieses Kapitel soll
die physikalischen Hintergründe verdeutlichen und damit eine Hilfestellung geben, die
Elektronik richtig zu dimensionieren.
12.1

Komponenten

Im folgenden wird die elektrische Leistungsauslegung der einzelnen Antriebskompo‐
nenten (Endstufe, Netzteil, Motor) beschrieben.
12.1.1

Endstufe

Die Endstufe eines Antriebsverstärkers wird durch folgende Angaben spezifiziert:
Spannungsklasse
Die maximale Zwischenkreisspannung wird durch die verwendeten Transistoren und
Kondensatoren und die minimalen Abstände zwischen den Leiterbahnen begrenzt.
Bei einer Endstufe mit einer maximal zulässigen Zwischenkreisspannung von 325 V
(Klasse C), d. h. einer AC-Einspeisung von 230 V
nungsfestigkeit von 600 V
Spannungsspitzen und der bei Bremsbetrieb höheren Zwischenkreisspannung vorzu‐
beugen.
Stromklasse
Die Stromklasse definiert die max. zulässigen Ströme. Hierbei unterscheidet man
Spitzen- und Nennstrom:
Der Spitzenstrom ist nur für eine kurze Zeit (meistens 5 Sekunden) zulässig und
hängt von den verwendeten Transistoren und deren Anzahl ab.
Der Nennstrom kann von der Endstufe auf Dauer zur Verfügung gestellt werden.
Seine Größe hängt von der Kühlung der Transistoren, d. h. der Größe des
verwendeten Kühlkörpers und dessen Belüftung ab.
Aufgrund einer höheren Belastung der Leistungshalbleiter in der Endstufe bei
stehendem Drehfeld oder niedrigen Drehfeldfrequenzen (f ≤ 5 Hz), wird bei
SIEB & MEYER-Geräten der Baureihen SD2, SD2S und SD2T der Nennstrom in
diesem Frequenzbereich um den Faktor √2 reduziert.
12.1.2

Netzteil

Das Netzteil wird durch folgende Angaben spezifiziert:
Spannungsklasse
Die maximale Speisespannung wird durch die verwendeten Transistoren, Dioden und
Kondensatoren und die minimalen Abstände zwischen den Leiterbahnen begrenzt.
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Elektrische Leistungsauslegung
AC
. Diese Reserve ist erforderlich um einer Zerstörung bei
DC
, haben die Bauteile eine Span‐
DC
12
73
