W
8

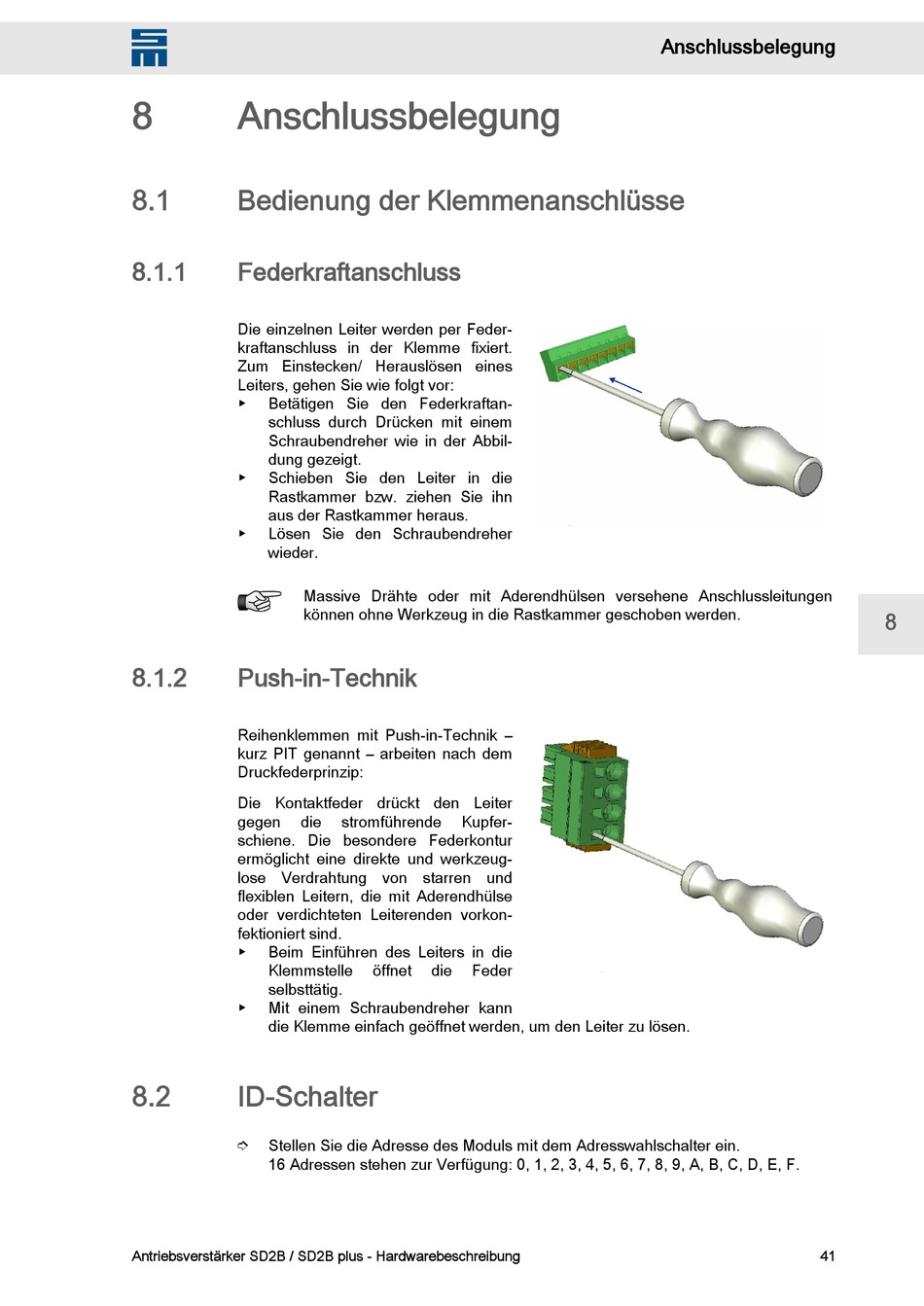

Anschlussbelegung
8.1
Bedienung der Klemmenanschlüsse
8.1.1
Federkraftanschluss
Die einzelnen Leiter werden per Feder‐
kraftanschluss in der Klemme fixiert.
Zum Einstecken/ Herauslösen eines
Leiters, gehen Sie wie folgt vor:
▶
Betätigen Sie den Federkraftan‐
schluss durch Drücken mit einem
Schraubendreher wie in der Abbil‐
dung gezeigt.
▶
Schieben Sie den Leiter in die
Rastkammer bzw. ziehen Sie ihn
aus der Rastkammer heraus.
▶
Lösen Sie den Schraubendreher
wieder.
Massive Drähte oder mit Aderendhülsen versehene Anschlussleitungen
können ohne Werkzeug in die Rastkammer geschoben werden.
8.1.2
Push-in-Technik
Reihenklemmen mit Push-in-Technik –
kurz PIT genannt – arbeiten nach dem
Druckfederprinzip:
Die Kontaktfeder drückt den Leiter
gegen
die
schiene. Die besondere Federkontur
ermöglicht eine direkte und werkzeug‐
lose Verdrahtung von starren und
flexiblen Leitern, die mit Aderendhülse
oder verdichteten Leiterenden vorkon‐
fektioniert sind.
▶
Beim Einführen des Leiters in die
Klemmstelle
selbsttätig.
▶
Mit einem Schraubendreher kann
die Klemme einfach geöffnet werden, um den Leiter zu lösen.
8.2
ID-Schalter
➮
Stellen Sie die Adresse des Moduls mit dem Adresswahlschalter ein.
16 Adressen stehen zur Verfügung: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, F.
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
stromführende
Kupfer‐
öffnet
die
Feder
Anschlussbelegung
41
