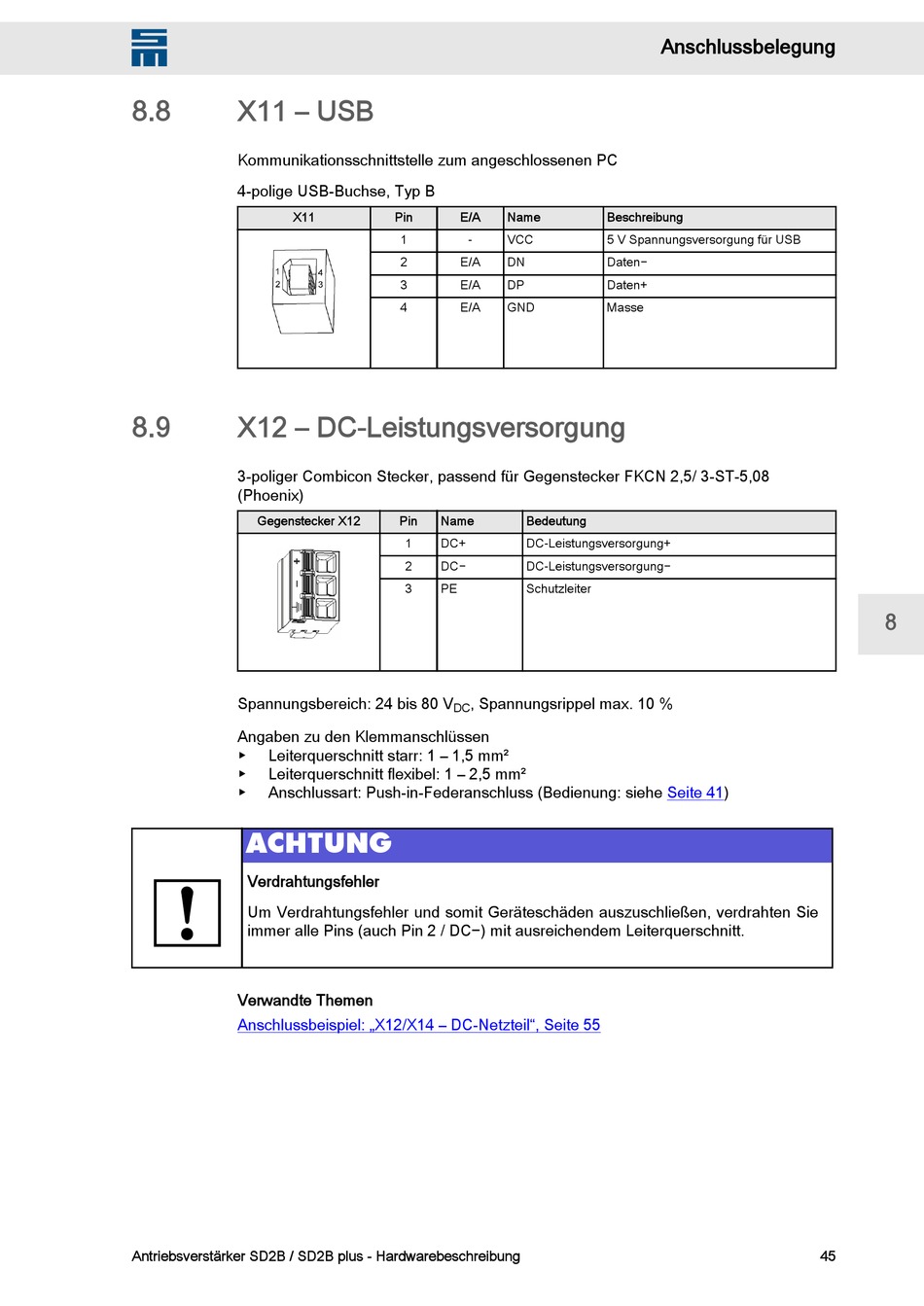

8.8
X11 – USB
Kommunikationsschnittstelle zum angeschlossenen PC
4-polige USB-Buchse, Typ B
X11
8.9
X12 – DC-Leistungsversorgung
3-poliger Combicon Stecker, passend für Gegenstecker FKCN 2,5/ 3-ST-5,08
(Phoenix)
Gegenstecker X12
Spannungsbereich: 24 bis 80 V
Angaben zu den Klemmanschlüssen
▶
Leiterquerschnitt starr: 1 – 1,5 mm²
▶
Leiterquerschnitt flexibel: 1 – 2,5 mm²
▶
Anschlussart: Push-in-Federanschluss (Bedienung: siehe
ACHTUNG
Verdrahtungsfehler
Um Verdrahtungsfehler und somit Geräteschäden auszuschließen, verdrahten Sie
immer alle Pins (auch Pin 2 / DC−) mit ausreichendem Leiterquerschnitt.
Verwandte Themen
Anschlussbeispiel: „X12/X14 – DC-Netzteil", Seite 55
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Pin
E/A
Name
1
-
VCC
2
E/A
DN
3
E/A
DP
4
E/A
GND
Pin
Name
Bedeutung
1
DC+
DC-Leistungsversorgung+
2
DC−
DC-Leistungsversorgung−
3
PE
Schutzleiter
, Spannungsrippel max. 10 %
DC
Anschlussbelegung
Beschreibung
5 V Spannungsversorgung für USB
Daten−
Daten+
Masse
Seite
41)
8
45
