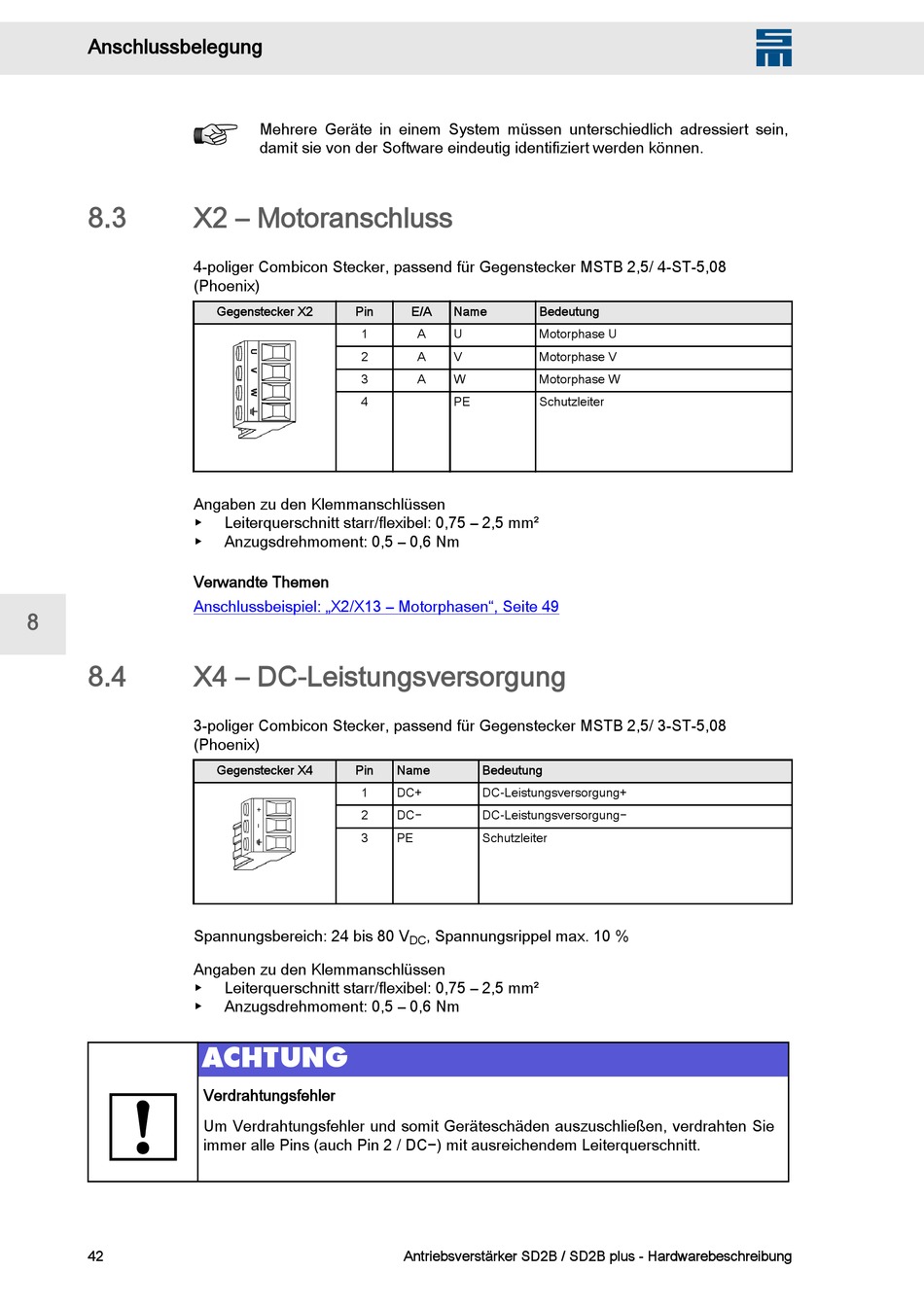

Anschlussbelegung
8.3
X2 – Motoranschluss
4-poliger Combicon Stecker, passend für Gegenstecker MSTB 2,5/ 4-ST-5,08
(Phoenix)
Angaben zu den Klemmanschlüssen
▶
▶
Verwandte Themen
Anschlussbeispiel: „X2/X13 – Motorphasen", Seite 49
8
8.4
X4 – DC-Leistungsversorgung
3-poliger Combicon Stecker, passend für Gegenstecker MSTB 2,5/ 3-ST-5,08
(Phoenix)
Spannungsbereich: 24 bis 80 V
Angaben zu den Klemmanschlüssen
▶
▶
42
Mehrere Geräte in einem System müssen unterschiedlich adressiert sein,
damit sie von der Software eindeutig identifiziert werden können.
Gegenstecker X2
Pin
1
2
3
4
Leiterquerschnitt starr/flexibel: 0,75 – 2,5 mm²
Anzugsdrehmoment: 0,5 – 0,6 Nm
Gegenstecker X4
Pin
1
2
3
Leiterquerschnitt starr/flexibel: 0,75 – 2,5 mm²
Anzugsdrehmoment: 0,5 – 0,6 Nm
ACHTUNG
Verdrahtungsfehler
Um Verdrahtungsfehler und somit Geräteschäden auszuschließen, verdrahten Sie
immer alle Pins (auch Pin 2 / DC−) mit ausreichendem Leiterquerschnitt.
E/A
Name
Bedeutung
A
U
Motorphase U
A
V
Motorphase V
A
W
Motorphase W
PE
Schutzleiter
Name
Bedeutung
DC+
DC-Leistungsversorgung+
DC−
DC-Leistungsversorgung−
PE
Schutzleiter
, Spannungsrippel max. 10 %
DC
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
