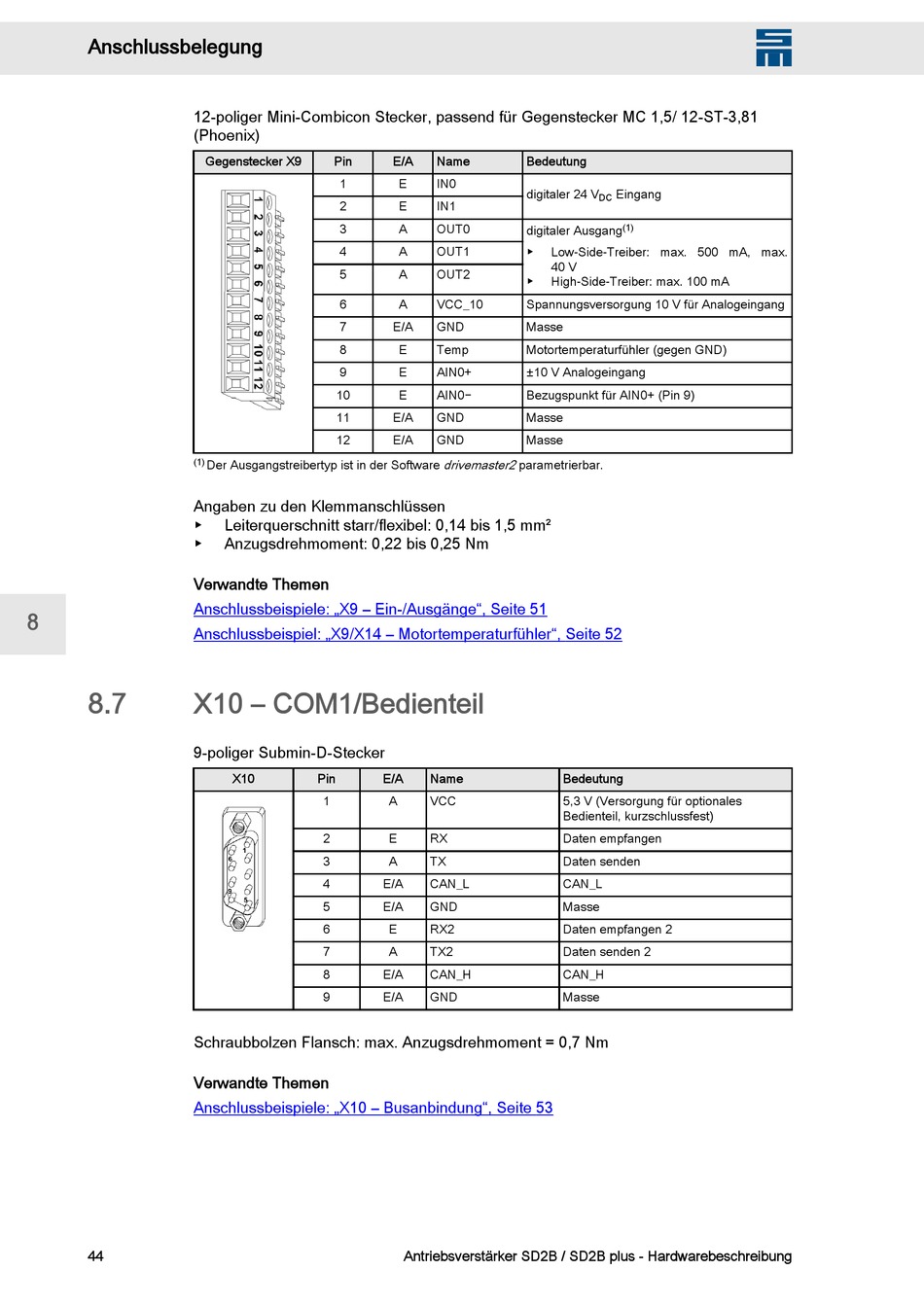

Anschlussbelegung
12-poliger Mini-Combicon Stecker, passend für Gegenstecker MC 1,5/ 12-ST-3,81
(Phoenix)
(1)
Angaben zu den Klemmanschlüssen
▶
▶
Verwandte Themen
Anschlussbeispiele: „X9 – Ein-/Ausgänge", Seite 51
8
Anschlussbeispiel: „X9/X14 – Motortemperaturfühler", Seite 52
8.7
X10 – COM1/Bedienteil
9-poliger Submin-D-Stecker
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
Anschlussbeispiele: „X10 – Busanbindung", Seite 53
44
Gegenstecker X9
Pin
1
2
3
4
5
6
7
8
9
10
11
12
Der Ausgangstreibertyp ist in der Software
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
Anzugsdrehmoment: 0,22 bis 0,25 Nm
X10
Pin
1
2
3
4
5
6
7
8
9
E/A
Name
Bedeutung
E
IN0
digitaler 24 V
E
IN1
A
OUT0
digitaler Ausgang
A
OUT1
▶
Low-Side-Treiber: max. 500 mA, max.
40 V
A
OUT2
▶
High-Side-Treiber: max. 100 mA
A
VCC_10
Spannungsversorgung 10 V für Analogeingang
E/A
GND
Masse
E
Temp
Motortemperaturfühler (gegen GND)
E
AIN0+
±10 V Analogeingang
E
AIN0−
Bezugspunkt für AIN0+ (Pin 9)
E/A
GND
Masse
E/A
GND
Masse
drivemaster2 parametrierbar.
E/A
Name
A
VCC
E
RX
A
TX
E/A
CAN_L
E/A
GND
E
RX2
A
TX2
E/A
CAN_H
E/A
GND
Antriebsverstärker SD2B / SD2B plus - Hardwarebeschreibung
Eingang
DC
(1)
Bedeutung
5,3 V (Versorgung für optionales
Bedienteil, kurzschlussfest)
Daten empfangen
Daten senden
CAN_L
Masse
Daten empfangen 2
Daten senden 2
CAN_H
Masse
