Installation; Allgemeines; Vorbereitung; Anbringung Des Innenmoduls - Baxi SYS MGR PBS-i 4 E Installations- Und Wartungsanleitung

6

Installation

6.1

Allgemeines

6.2

Vorbereitung

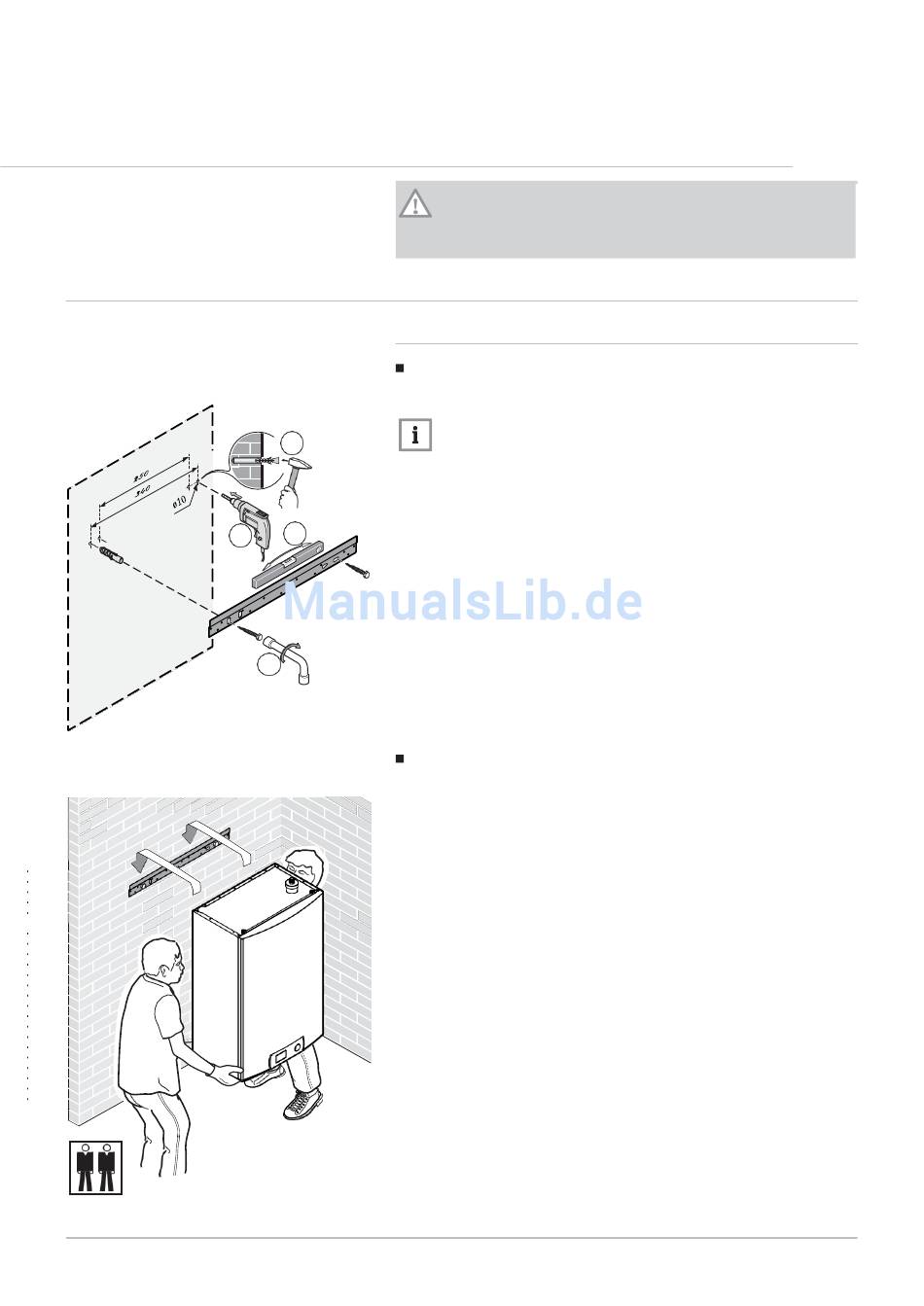

Abb.45 Bohren und Montieren der Schiene
1
Abb.46 Montage des Moduls
7611955 - v05 – 09052017 IT
Vorsicht!
Die Installation der Wärmepumpe muss durch einen qualifizierten
Fachmann gemäß den geltenden örtlichen und nationalen Vor­
schriften erfolgen.
6.2.1
Montage des Montagebaums
1. Zwei Löcher mit 10 mm Durchmesser bohren.
Hinweis:
Zusätzliche Bohrungen sind für den Fall vorgesehen, dass die vor­
2
handenen Montagebohrungen keine ordnungsgemäße Befesti­
gung der Dübel ermöglichen.
2. Dübel einsetzen.
3. Montageschiene mit der dafür mitgelieferten Sechskantschraube an
3
der Wand befestigen. Mittels Wasserwaage ausrichten.
3
MW-2000075-1
Montage des Moduls an der Wand
1. Das Innenmodul über der Montageschiene ansetzen, sodass es an
dieser anliegt.
2. Das Innenmodul vorsichtig absenken.
MW-2000074-1

Anbringung des Innenmoduls

6 Installation
PBS-i 57
