2. Γενική περιγραφή
Το φυλλάδιο αυτό περιέχει οδηγίες εγκατάστασης,
λειτουργίας και συντήρησης των υποβρύχιων
αντλιών αποστράγγισης και αποβλήτων DP και EF
της Grundfos, με κινητήρες 0,6 έως 2,6 kW. Οι
αντλίες Grundfos DP και EF είναι φορητές και
σχεδιασμένες για άντληση οικιακών και
βιομηχανικών αποβλήτων και για αποστράγγιση.
∆ιατίθενται δύο τύποι αντλιών:
• Αντλίες αποστράγγισης DP 10.50 και DP 10.65
με πτερωτή ημι-ανοικτού τύπου
• Αντλία αποβλήτων EF 30.50 με πτερωτή ημι-
ανοικτού τύπου.
Οι αντλίες μπορούν να εγκατασταθούν σε σύστημα
αυτόματης ζεύξης ή ελεύθερες στον πυθμένα του
φρεατίου.
Οι αντλίες μπορούν να ελέγχονται με τους ελεγκτές
Grundfos LC, LCD 107, LC, LCD 108, LC, LCD 110 ή
το κουτί ελέγχου Grundfos CU 100. Βλέπε οδηγίες
εγκατάστασης και λειτουργίας για τον ελεγκτή της
επιλογής σας.

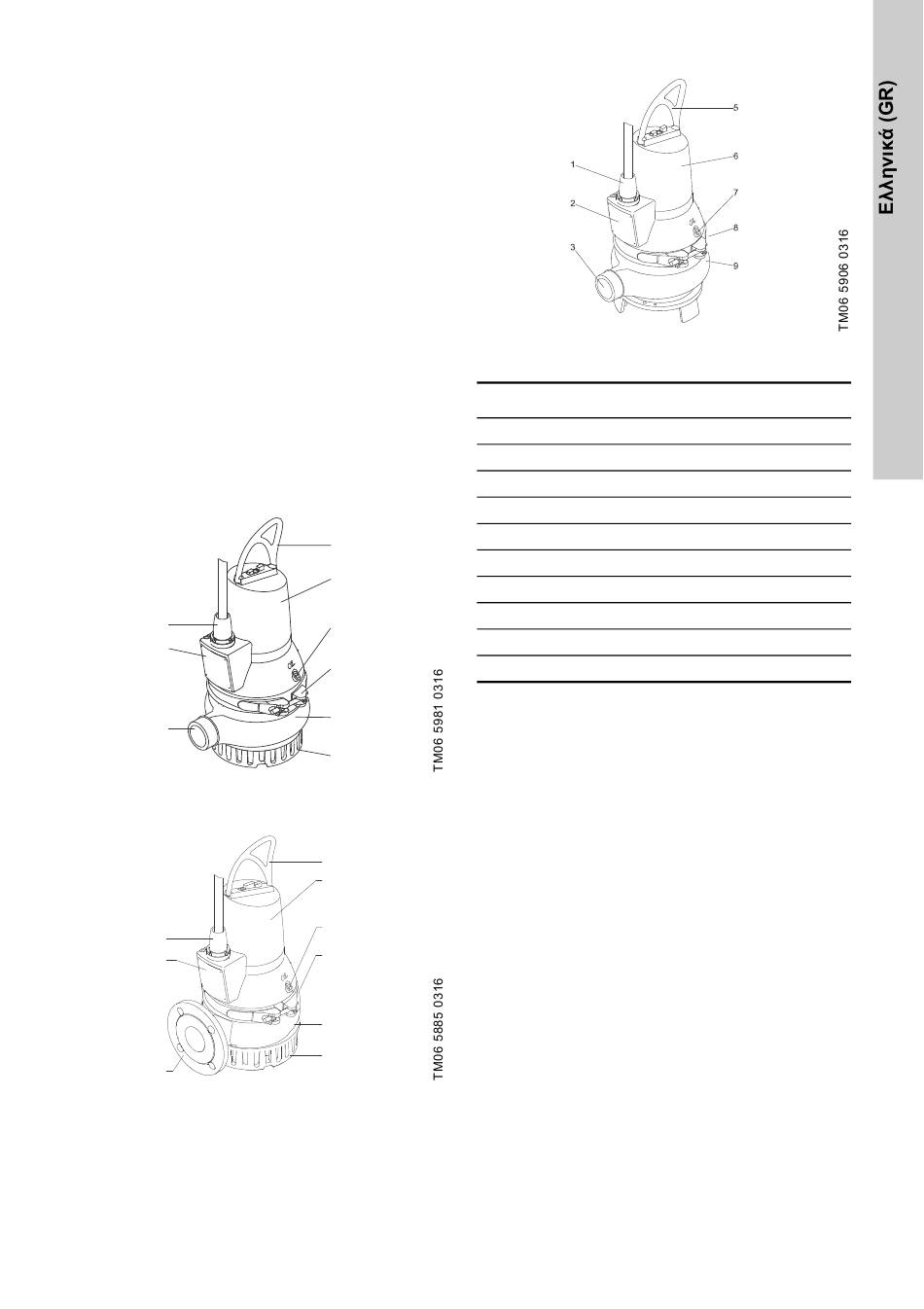

2.1 Σχεδιαγράμματα προϊόντος
1
2
3
Σχ. 1 Αντλία DP 10.50
1
2
4
Σχ. 2 Αντλία DP 10.65
Σχ. 3
Θέση
5
6
7
8
2.2 Εφαρμογές
9
Οι αντλίες DP 10 είναι σχεδιασμένες για άντληση
των παρακάτω υγρών:
10
•
•
•
5
Οι αντλίες EF 30 είναι σχεδιασμένες για άντληση
6
των παρακάτω υγρών:
•
7
•
8
•
•
9
Η συμπαγής σχεδίαση καθιστά τις αντλίες
10
κατάλληλες τόσο για προσωρινή όσο και μόνιμη
εγκατάσταση.
Οι αντλίες μπορούν να εγκατασταθούν σε σύστημα
αυτόματης ζεύξης ή ελεύθερες στον πυθμένα του
φρεατίου.
Αντλία 30.50
Περιγραφή
1 Βύσμα καλωδίου
2 Ενδεικτική πινακίδα
3 Στόμιο εξόδου
4 Φλάντζα κατάθλιψης DN 65, PN 10
5 Κρίκος ανάρτησης
6 Περίβληµα στάτη
7 Βίδα λαδιού
8 Στεφάνη
9 Κέλυφος αντλίας
10 Φίλτρο εισόδου (αντλίες DP μόνο)
υδάτων αποστράγγισης και επιφανειακών
υδάτων
υπόγειων υδάτων
υδάτων βιομηχανικής επεξεργασίας χωρίς στερεά
ή ίνες.
υδάτων αποστράγγισης και επιφανειακών
υδάτων με ακαθαρσίες μικρού μεγέθους
ακάθαρτων υδάτων με ίνες, π.χ. από πλυντήρια
ακάθαρτων υδάτων χωρίς αποχέτευση από
τουαλέτες
αποβλήτων από εμπορικά κτίρια χωρίς νερά από
τουαλέτες.
