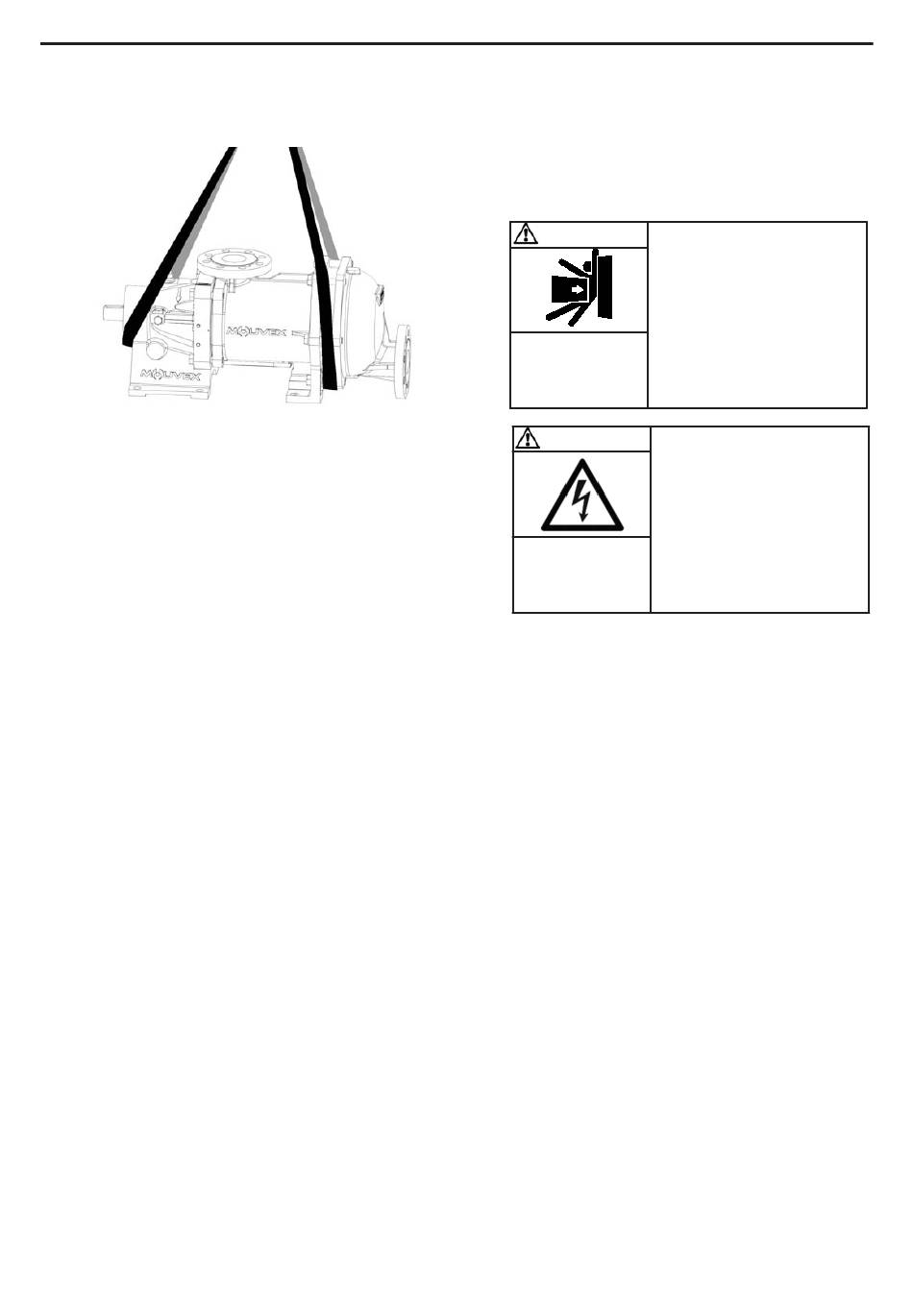

2.5 Hebezeug
Anschlagpunkte :
NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g
2. INSTALLATION (For tsetzung)
2.6 Einbau des Aggregates
Folgende Anweisungen gelten für gelieferte Pumpen mit
freiem Wellenende oder MOUVEX-Pumpenaggregate
(wenn dafür keine spezifische Anleitung vorliegt).
2.6.1 INSTALLATION DER AGGREGATE
WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.
WARNUNG
Gefährliche
Spannung kann zu
Verletzungen oder
Tod führen.
Für den einwandfreien Betrieb und die Lebensdauer
eines Aggregates ist die Aufstellfläche von grundlegen-
der Bedeutung.
Die Aufstellfläche muss glatt, eben und ausreichend fest
sein, um die Einwirkungen des Pumpenaggregates ohne
Verformungen absorbieren zu können (bei Betonflächen
müssen diese der Norm BAEL 91 entsprechen).
Falls die Aggregate mit Bolzen befestigt werden, sind
diese so anzuziehen, dass Deformationen des
Rahmens ausgeschlossen sind. Ein deformierter
Rahmen kann Beschädigungen an der Pumpe und dem
Antrieb, Verschiebungen in der Kupplung, Vibrationen,
Lärm und vorzeitigen Verschleiß verursachen.
Es ist darauf zu achten, dass ausreichend Platz zwi-
schen Rahmen und Boden vorhanden ist.
Wenn das Aggregat in einer Lebensmittelanwendung
eingesetzt ist, wird empfohlen, erhöhte Grundrahmen für
eine bessere Reinigung zu verwenden.
Es wird empfohlen, mindestens einen Freiraum von
etwa 50 cm beidseitig des Pumpenaggregates (Maße
über alles) zu lassen, um die Reinigung zu erleichtern
und ggf. Zugang zu den Befestigungsschrauben von
Pumpe, Reduziergetriebe und Motor zu ermöglichen. In
jedem Fall ist ein Freiraum um das Pumpenaggregat zu
belassen, damit die Pumpe demontiert werden kann
(siehe Maßzeichnung).
Zum Schutz von Personen und Material sollte der am
Rahmen vorgesehene Erdungspunkt verwendet werden.
12/28
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
VOR DER DURCHFÜHRUNG VON SER-
VICEARBEITEN STROMVERSORGUNG
UNTERBRECHEN.
