10. LAGEÄNDERUNG DER STUTZEN
WARNUNG
Das Gewicht der Teile
kann gefährlich sein und
zu Körperverletzungen
oder Sachschäden füh-
ren.

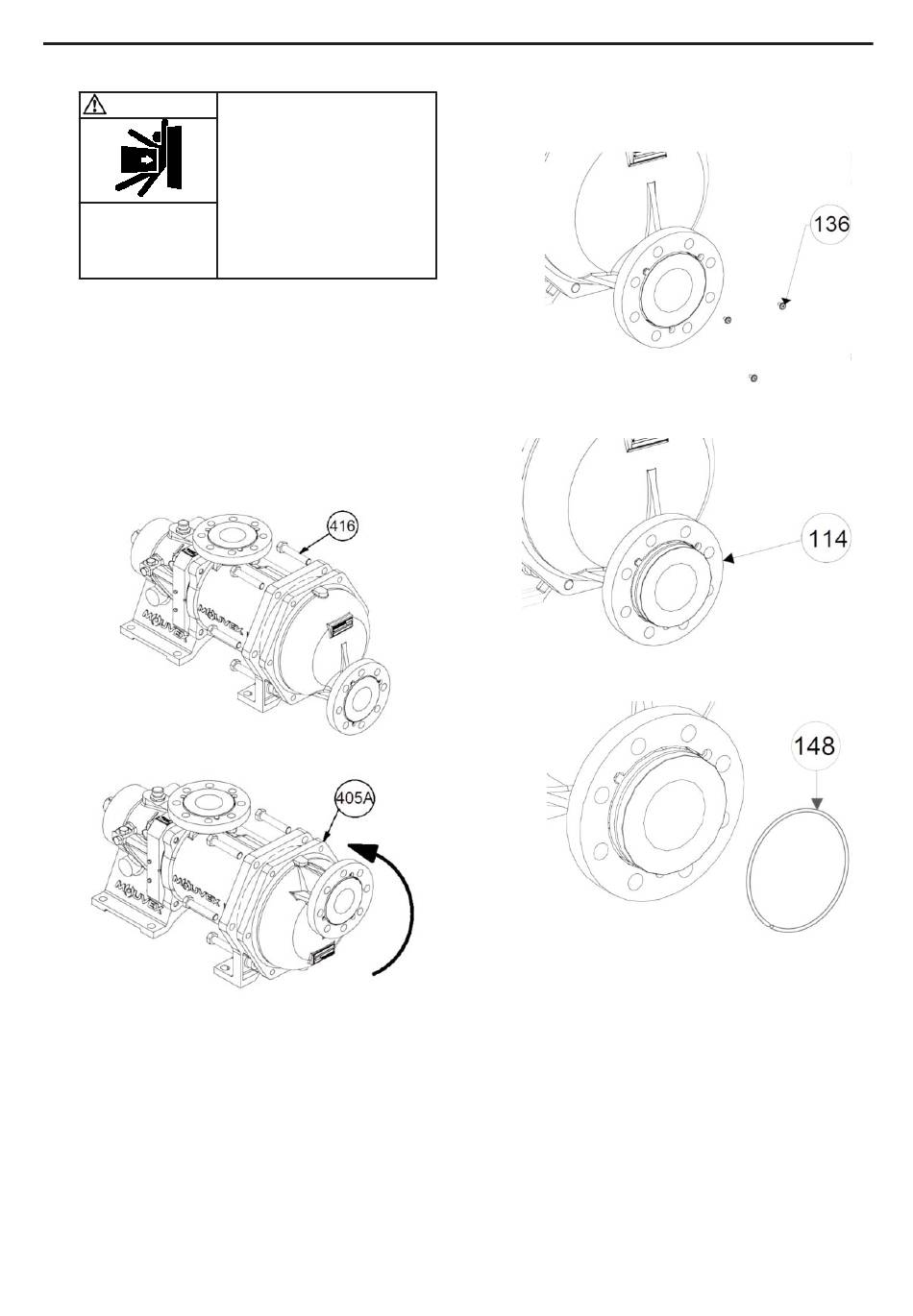

10.1 Druckstutzen
• Die 6 Schrauben 416 lösen.
• Deckel mit Druckanschluß 405 drehen, um den
Stutzen in die gewünschte Lage zu bringen.
• Die 6 Schrauben 416 festschrauben.
• Auf korrekten Sitz der Dichtung 205 achten.
Dichtungen vorher einfetten (Fett muß kompatibel zum
Fördermedium sein).
10.2 Saugstutzen
Kontaktieren Sie uns.
NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g
VORSICHT BEIM BEWEGEN VON SCHWE-
REN TEILEN.
10.3 Demontage der Flansche
• Die 3 Schrauben 136 lösen und abnehmen.
• Den Flansch 114 nach hinten gegen das Gehäuse bzw.
gegen den Deckel drücken.
• Sicherungsring 148 aus der Rille des Gehäuse- bzw.
Deckelanschlusses entnehmen.
10.4 Flanschmontage
• Den Flansch 114 über den Anschluss in Richtung
Gehäuse bzw. Deckel drücken, so dass die 3
Schraubenvertiefungen nach vorn sichtbar sind.
• Sicherungsring 148 in die Rillen von Gehäuse- bzw.
Deckelanschluss einsetzen (aufgrund der Elastizität
wird der korrekte Sitz erleichtert).
• Flansch 114 heranziehen, bis der Sicherungsring 148
nicht mehr zu sehen ist.
• Die 3 Schrauben 136 einschrauben, vorher mit Loctite®
243* oder vergleichbarer Schraubensicherung versehen.
•
Lage
des
Gegenflanschposition einstellen (der Flansch muss
sich frei drehen lassen).
* Loctite
23/28
Flansches
entsprechend
®
ist eine eingetragene Handelsmarke.
der
