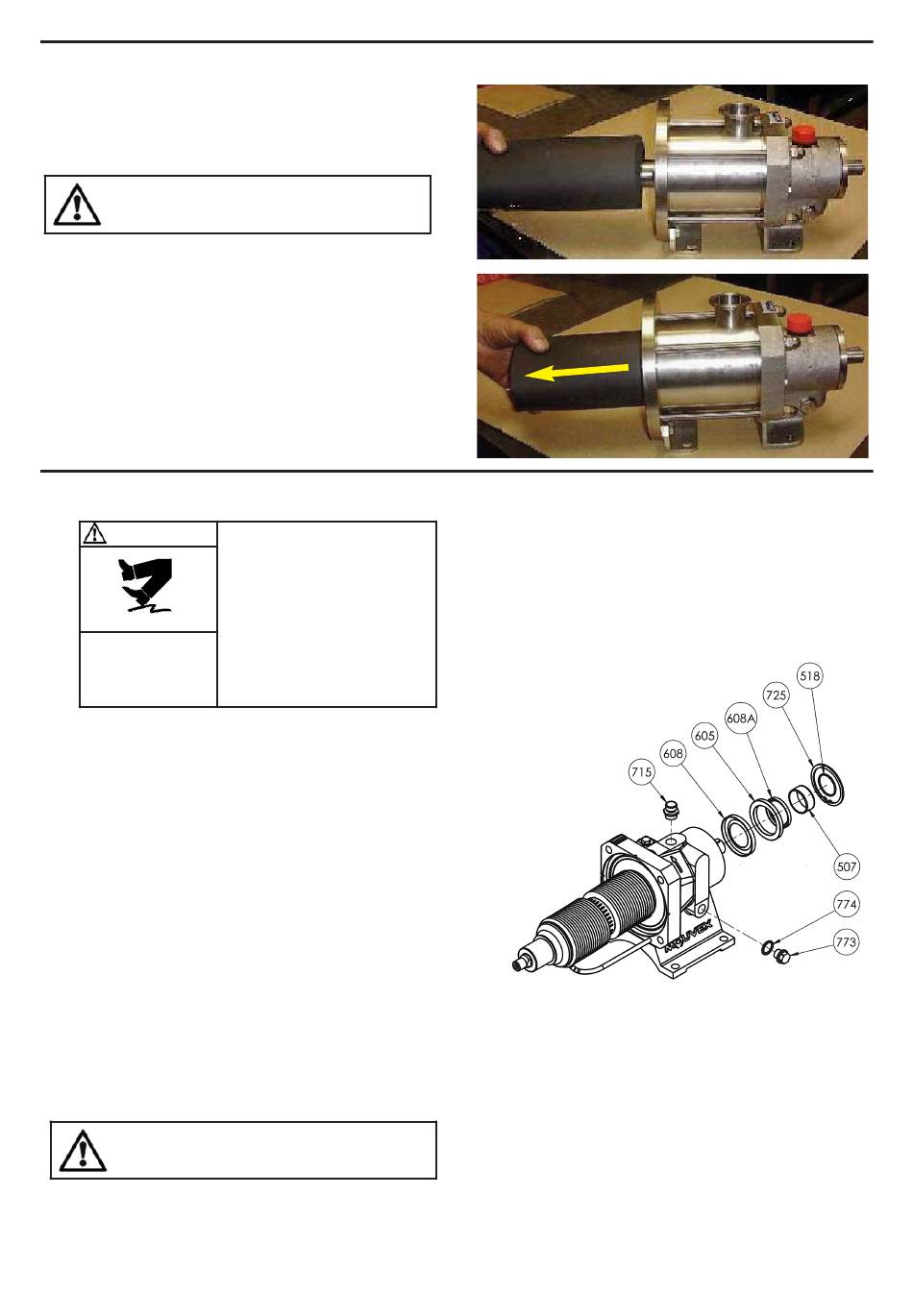

8. AUSTAUSCH DES ANTRIEBES (For tsetzung)

Ersatz-Antriebsblöcke werden mit einem Schaumstoffschutz
für den Faltenbalg geliefert. Wir empfehlen, diesen Schutz bis
zur Montage des Gehäuses nicht zu entfernen.
ACHTUNG : SCHUTZ VOR MONTAGE DES ZYLINDERS
ABZIEHEN.

9. AUSTAUSCH DER LIPPENDICHTUNG

ACHTUNG
Rutschgefährliche
Ölspuren sind
zu beseitigen.
• Antriebsteil der Pumpe entleeren (siehe entsprechender
Abschnitt).
• Lagerring 725 abziehen.
• Lippendichtung 608 und Wellschutzhülse 605 auspressen.
• Dichtungsfläche der Wellenschutzhülse 507 kontrollieren.
• Falls Dichtungsfläche beschädigt ist, Wellenschutzhülse 507
auswechseln.
• O-Ring 518 abziehen.
• Wellschutzhülse 507 mit einem Meißel zerbrechen, dann eine
neue Wellenschutzhülse 507 aufsetzen, nachdem man sie
auf 95°C erhitzt hat (in einem Öl- oder HF-Bad).
• Neuen O-Ring 518 einsetzen.
• Lippendichtung 608A in die Wellenschutzhülse 605 einsetzen.
• Lippendichtung 608 mit Lippen zum Antriebsblock ausrichten
und mit Gruppe 605-608 befestigen.
• Vorher zischen Dichtungen 608 und 608A Schmierfett auf-
bringen.
SYNTHETISCHES LEBENSMITTEL-SCHMIERMITTEL :
Referenzierung zwingend erforderlich da es mit dem
MOUVEX-Standardöl für Lager verträglich sein muß.
• Sprengring 725 ersetzen.
NT 1004-C00 03 18 SLC12 i - SLC18 i - SLC12 i HT - SLC18 i HT g
PUMPENSCHMIERMITTEL
RUTSCHGEÄHRLICH UND KANN ZU
ERNSTEN VERLETZUNGEN FÜHREN.
ALLE ÖLSPUREN SIND SOFORT ZU
BESEITIGEN.
• Nach Einsetzen der Ölablaßschraube, Antrieb befüllen (siehe
§ ÖLWECHSEL DES ANTRIEBES) :
• mit 2 Liter Öl (SLC12 i - SLC18 i)*.
IST
• mit 4 Liter Öl (SLC12 i HT - SLC18 i HT)*.
• Belüftungssventil 715 wieder aufschrauben auf Ölbehälter für
die version HT oder auf dem Antrieb für die version standard.
* Von MOUVEX gelieferte Öle (Sicherheitsdatenblatt ist auf Anfrage
erhältlich) :
CS05 Lebensmittel- Synthetiköl
CS23 Öl ohne Silikon für Antriebsblock
* Von Kunden verwendete Öle.
