ROBBE Raptor 30 Bauanleitung Seite 8

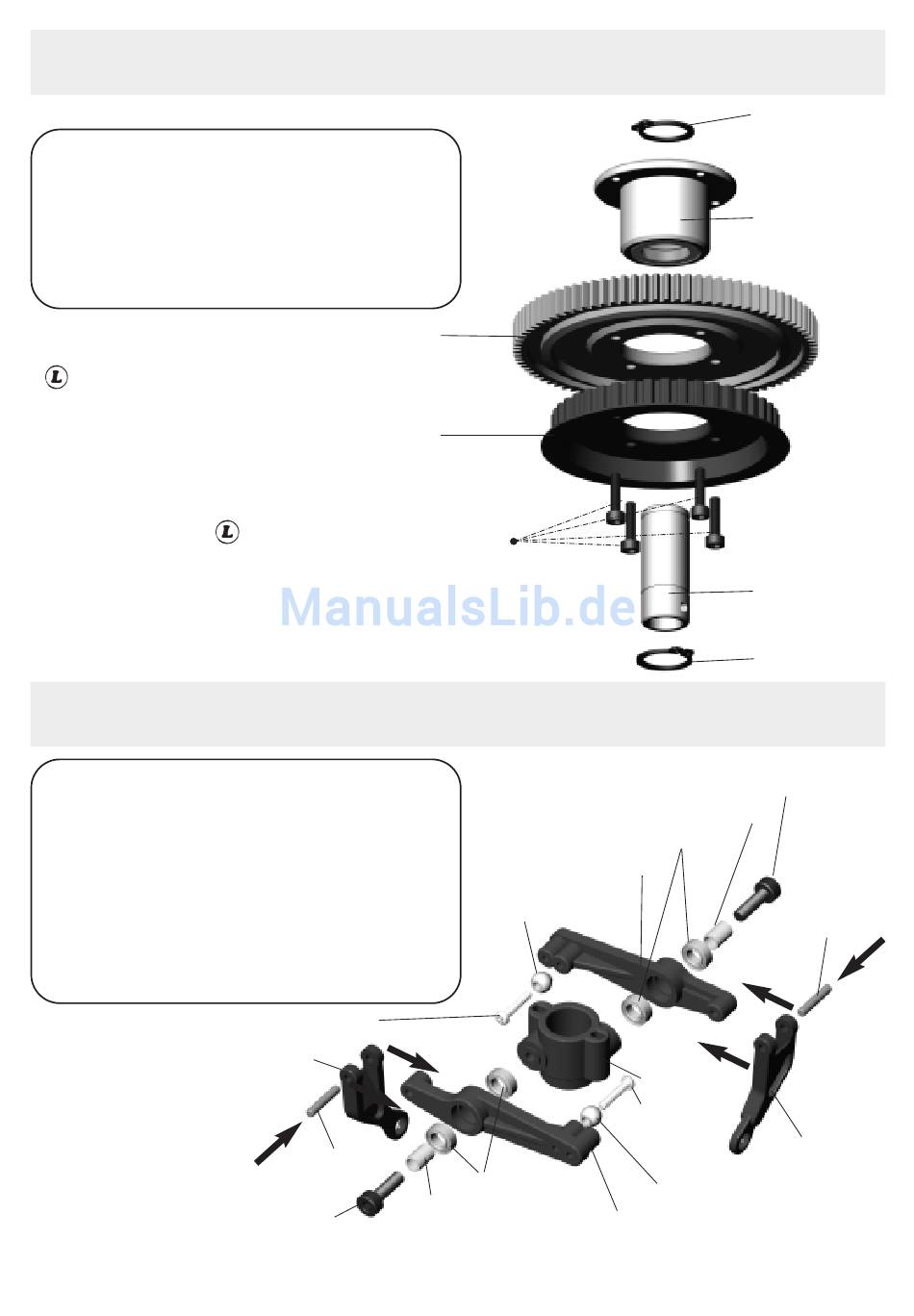

4. Hauptgetriebe
A: THMC3-12B Inbusschraube (M3x12)
B: THMQ14 Sicherungsring
C: TBV0033 Freilauf mit Gehäuse
D: TBK0031 Hauptzahnrad
E: TBK0032 Riemenrad groß
F: TBK0034 Freilaufhülse
= Gewinde-Sicherungsmittel
5. Pitchkompensator
A: THMJ2-10N Treibschraube (2x10)
B: THMC3-10B Inbusschraube (M3x10)
C: THMV740ZZ Lager (4x7x2,5)
D: TBK0077 Buchse
E: TBK0079 Stift
F: TBK0075 Kugel mit Bohrung 2mm 2
G: TBK0015 Pitchkompensatorhebel 2
H: TBK0016 Y-Gelenk
I: TBK0014 Pitchkompensator Hülse 1
Sicherstellen,daß die
Kugelanschlüsse von
innen am Pitchkompensa-
tor aufgesetzt werden.
B: THMC3-10B
D: TBK0031
E: TBK0032
Die vier Schrauben mit
etwas Sicherungsmittel auf
dem Gewinde sichern.
A: THMJ2-10N
H: TBK0016
E: TBK0079
D: TBK0077
4
2
1
1
1
1
2
2
C: THMV740ZZ
4
2
G: TBK0015
2
F: TBK0075
2
C: THMV740ZZ
G: TBK0015
7
B: THMQ14
C: TBV0033
A: THMC3-12B
F: TBK0034
B: THMQ14
B: THMC3-10B
D: TBK0077
E: TBK0079
I: TBK0014
A: THMJ2-10N
F: TBK0075
H: TBK0016
