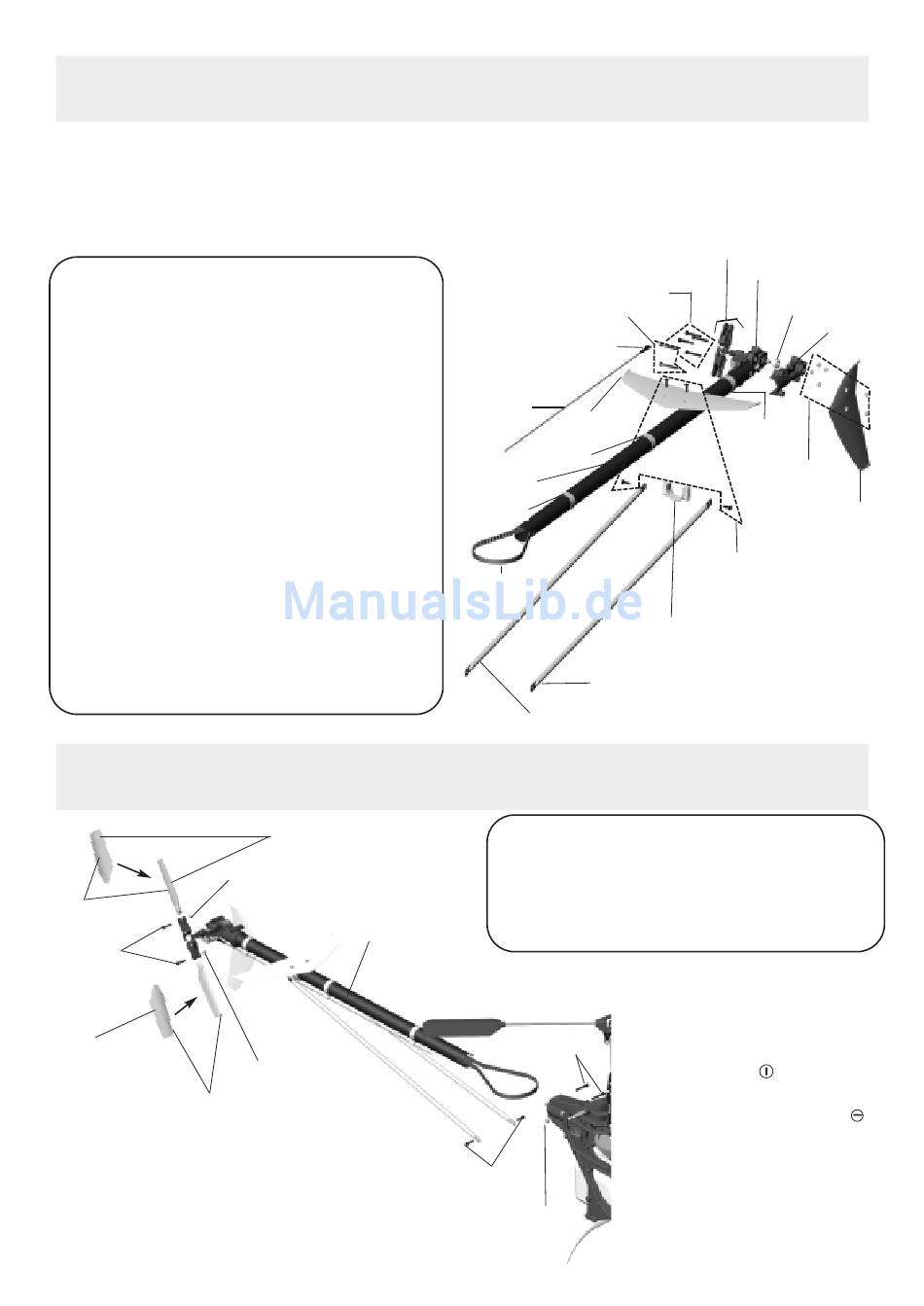

14 Heckrohr-Montage
Tip: Die 3 Gestängeführungen über das Rohr streifen und gleichmäßig wie abgebildet aus-
richten . Das Gestänge in die Führungen einschieben. Den Zahnriemen durch das Rohr führen,
so daß er auf beiden Seiten aus dem Rohr schaut. Den Zahnriemen über das Zahnrad des
Heckrotorantriebs legen und sorgfältig ausrichten. Das Gestänge am Anlenkhebel einhängen.
A: THMC3-20B
B: THMC3-25B
C: THSE3-12B
D: THMM3Z
E: TBK0046
F: TBK0071
G: TBK0069
H: TBK0070
I: TBK0090
J: TBK0060
K: TBK0091
L: TBK0089
M: TBK0100-2
N: TBK0086
O: TBV0052
P:
R: THMV1150X
15 Chassis-Montage (Teil 6)
E: TBK0068
A: THMC3-14B
E: TBK0068
Vorderkante
Inbusschraube (M3x20)
Inbusschraube (M3x25)
Treibschraube (3x12)
Stoppmutter (M3)
Heckrotorgehäuse Teil L 1
Seitenleitwerk
Höhenleitwerk
Höhenleitwerkshalter
Heckrohrstütze
Heckrohr
Gestängeführung
Zahnriemen
Heckrotoranlenkgestänge1
Kugelgelenk
Spannrolle
Heckrotorgehäuse vor-
montiert (Baust. 13)
Kugellager 5 x 11 x 5
Hinterkante
D: THMM3Z
F: Heckrohr
D: THMM3Z
4
A: HMC3-20B
2
B: THMC3-25B
4
N: TBK0086
6
1
M: TBK0100-2
1
G: TBK0069
1
K: TBK0091
2
J: TBK0060
1
K: TBK0091
3
1
L: TBK0089
1
1
1
I:
I: TBK0090
A: THMC3-14B
B: THMC3-20B
C: THSE3-12B
D: THMM3Z
E: TBK0068
F:
B: THMC3-20B
C: THSE3-12B
D: THMM3Z
13
P: Heckrotorgehäuse vormontiert
O: TBV0052
R: TBHMV1150X
K: TBK0091
D: THMM3Z
C: THSE3-12B
H: TBK0070
TBK0090
Inbusschraube (M3x14)
Inbusschraube (M3x20)
Treibschraube (M3x12)
Stoppmutter (M3)
Heckrotorblätter
Heckrohr vormontiert
Die 4 Inbusschrauben in die Heckrohraufnahme
einsetzen und mit Stopmuttern sichern. Noch
nicht anziehen! Das Heckrohr in einer Hand hal-
ten und mit dem Zeigefinger der freien Hand
durch die freie Schlaufe des Zahnriemes grei-
fen. So halten, daß der Riemen senkrecht und
parallel zum Riemenrad für den
Heckrotorantrieb steht.
Wichtig: Im nächsten Schritt den Riemen um
90° entgegen dem Uhrzeigersinn drehen.
Den Riemen korrekt ausgerichtet durchziehen.
Das Heckrohr bis zum Anschlag in die
Heckrohraufnahme einschieben. Den Riemen
über das Heckrotor-Riemenrad schieben. Das
Heckrohr leicht nach hinten ziehen, bis die
Riemenspannung nicht mehr als 5 mm
Seitenschlag zulässt. Die Stopmuttern anziehen.
Auf korrekte Montage der Heckrotorblätter ach-
ten.
E: TBK0046
F: TBK0071
2
4
2
6
2
