ROBBE Raptor 30 Bauanleitung Seite 17

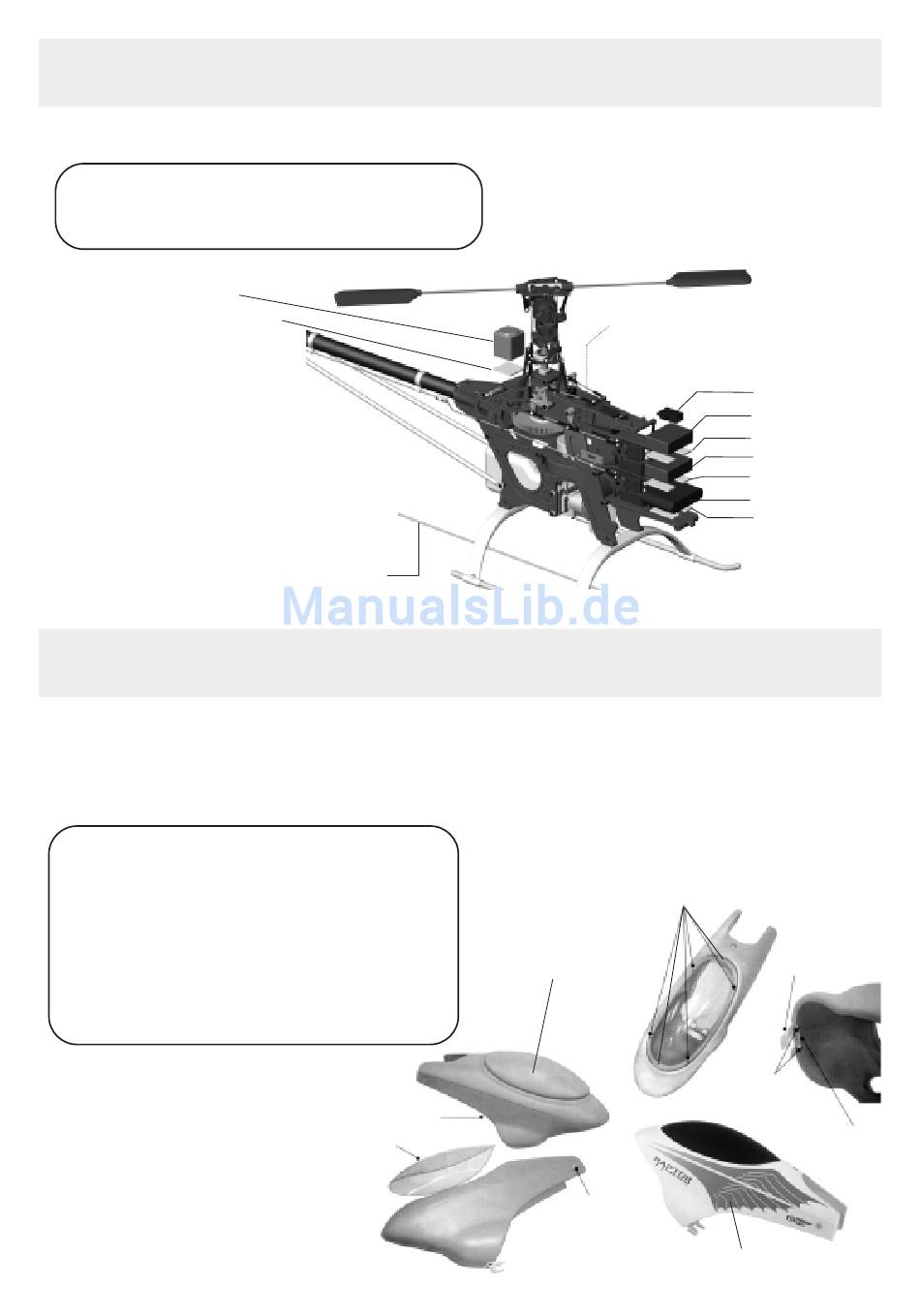

19 RC-Einbau
Wir empfehlen die Verwendung des Piezo-Kreisels G 300.
A: TBE1052
B: TBK0106
Kreisel
B: TBK0106
20 Rumpfteil
Am Rumpfteil den Kabinendom rundum so abschneiden, daß noch ein Rand zur Befestigung der Kabinenhaube bleibt. Die
Kanten der Kabine leicht verschleifen. Die Kabine mit doppelseitigem Klebeband auf dem Rumpf fixieren. 6 Markierungen für
die Befestigungsbohrungen anbringen, je 1 vorne und hinten, je 2 seitlich. Die 6 Löcher mit 1,5 mm bohren. Kabine abneh-
men, Klebeband entfernen. Bohrungen in der Kabine auf 2 mm aufbohren. Kabine mit mit 6 Treibschrauben festschrauben.
Clips anbringen, das Dekor aufkleben und die Gummitüllen einsetzen. Gummitüllen auf die Kabinenhaubenhalter TBK0103
aufdrücken.
A: THMJ2-6B Treibschraube (2x4)
B: THSE3-12B Treibschraube (3x12)
C: TBK0101 Rumpfteil
D: TBK0102 Gummitüllen
E: TBK0098 Clip-A
F: TBK0099 Clip-B
G: TBK0111 Kabinenhaube
H: TJV0003 Dekorbogen
Antennenrohr
Doppelseitiges Klebeband 2
A: TBE1052
C: TBK0101
G: TBK0111
1
6
2
1
2
1
Kabinendom
1
1
1
D: TBK0102
16
Abdeckplatte Ein / Aus Schalter
Ein / Aus Schalter
Kreisel-Einstellbox
B: TBK0106
Empfänger
B: TBK0106
Akkupack
B: TBK0106
A: THMJ2-6B
.
E: TBK0098
.
B: THSE3-12B
H: TJV0003
F: TBK0099
