ROBBE Raptor 30 Bauanleitung Seite 29

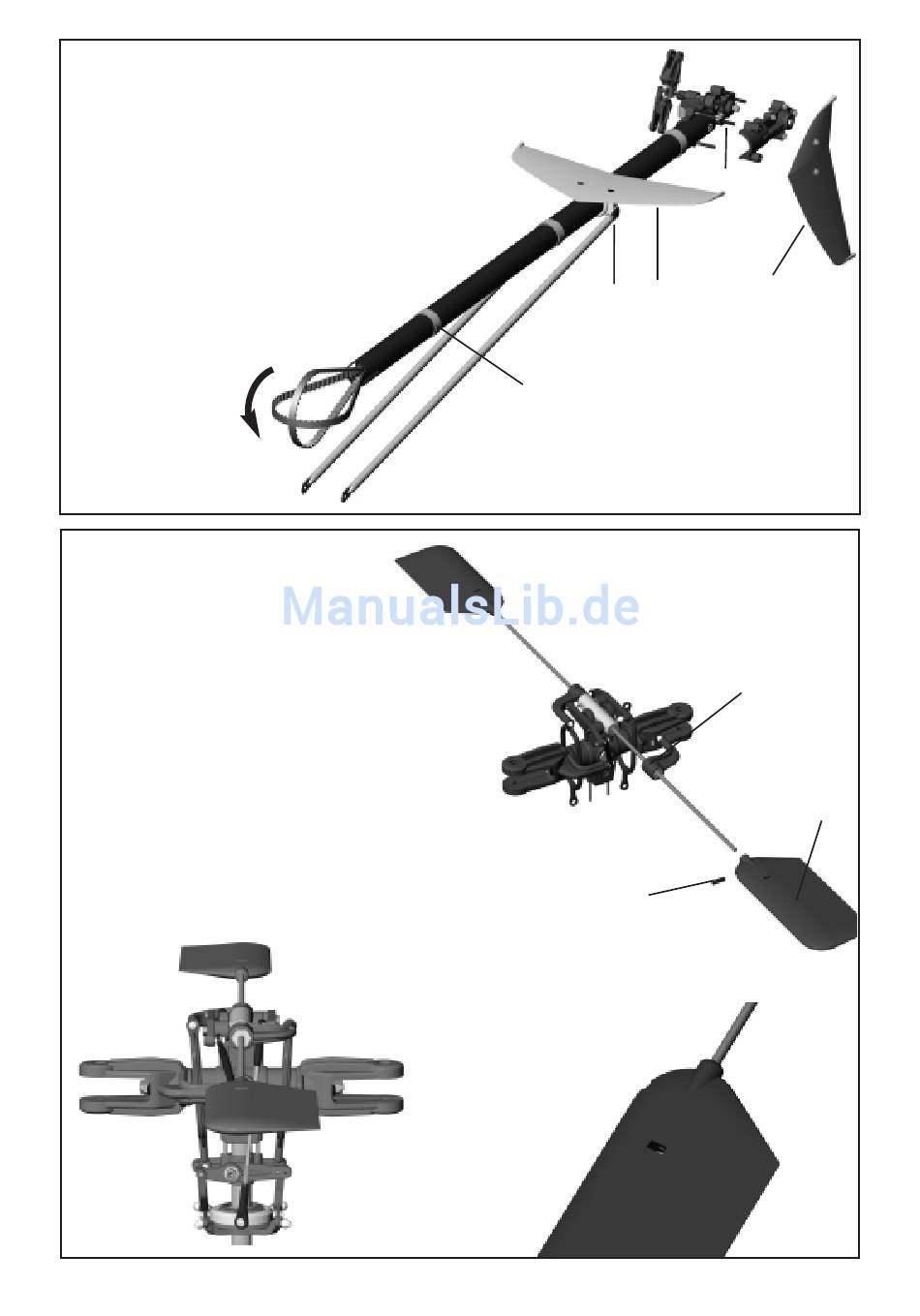

Zahnriemen austauschen
(1) Alle notwendigen Schrauben lösen und entfernen
(2) Nachdem Sie den neuen Zahnriemen montiert
haben, vergewissern Sie sich, dass der Zahnriemen
genau einmal um 90° gegen den Uhrzeigersinn
gedreht ist!
(2)
Paddelstange austauschen
(1) Lösen Sie die M3 x 10 Gewindestifte
(2) Schrauben Sie die Steuerpaddel ab
(3) Lösen Sie die Gewindestifte der Paddel-
Anlenkungshebel
Nachdem die neue Paddelstange eingebaut wurde:
- Achten Sie auf Parallelität der beiden Paddel
- Die Steuerpaddel müssen auf einer Ebene mit
den Paddel-Anlenkungshebeln liegen
- Achten Sie auf gleichen Abstand der Steuerpaddel
- zur Mitte der Hauptrotorwelle
(1)
Falls erforderlich, die Paddelstange leicht
überschleifen.
