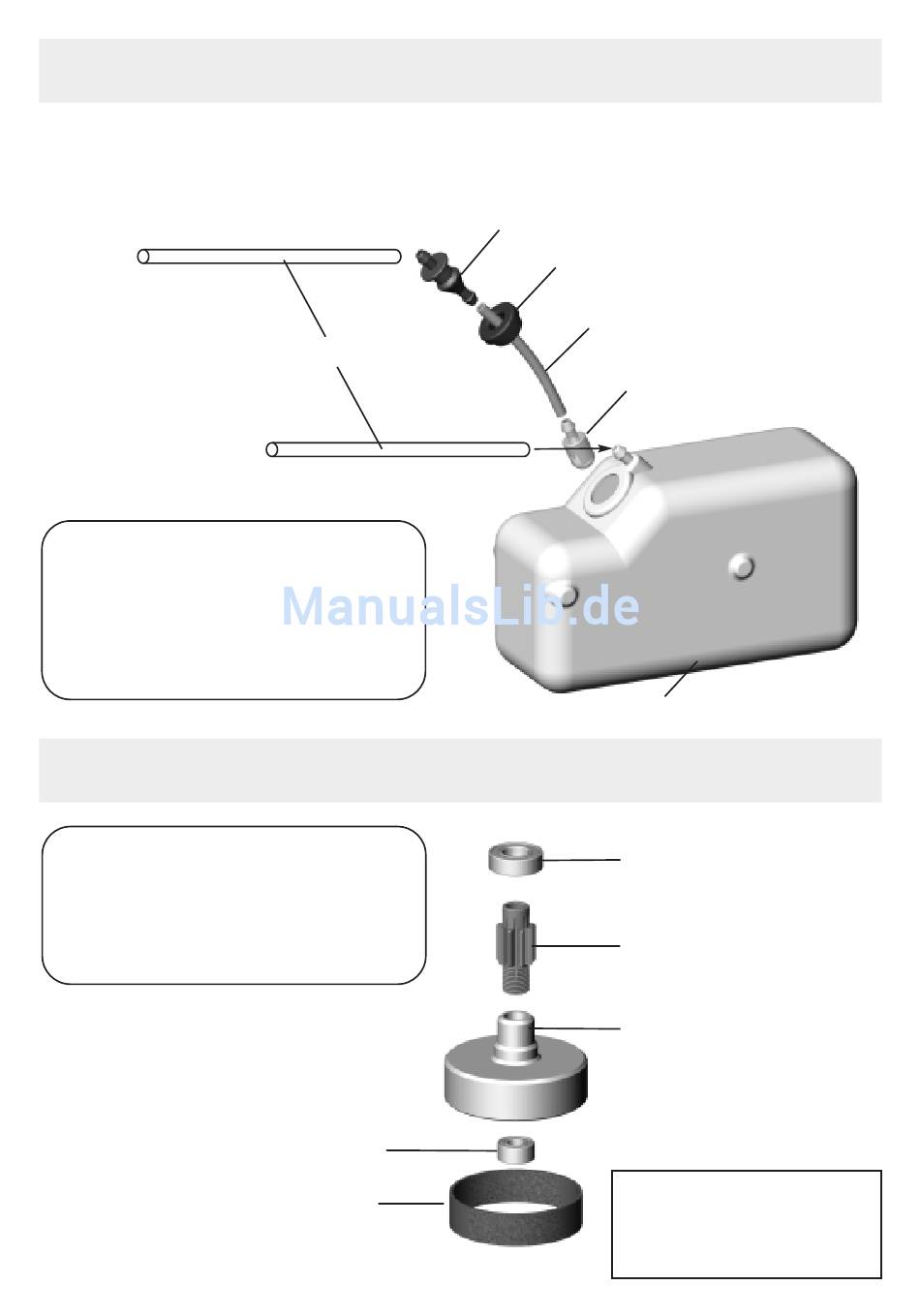

1. Tankmontage

Hinweis:
Bitte prüfen Sie nach der Tankmontage, daß das Tankpendel im Tank in jeder Fluglage frei beweg-
lich ist.
Um einen sicheren Betrieb zu gewährleisten, kann ein Kraftstofffilter (No. 6010) zwischen Verga-
ser und Tank eingebaut werden.
Vergaser
Schalldämpfer
A: TBK0061 Tank
B: TBK0062 Tankdichtung
C: TBK0063 Tanknippel
D: TBE1867 Tankpendel
D: TCB0363 Kraftstoffschlauch 1
E: TBB0362-2 Kraftstoffschlauch 2
2. Kupplungsmontage
A: THMV1680 Kugellager 8x16x5 1
B: THMV1150X Kugellager 5x11x5 1
C: TBK0039 Kupplungsglocke 1
D: TBK0043 Antriebsritzel
E: TBK0041 Kupplungsbelag
E: TBB0362-2
1
1
1
1
1
1
B:THMV1150X
E: TBK0041
C: TBK0063
B: TBK0062
D: TCB0363
D: TBE1867
A: TBK0061
A: THMV1680
D: TBK0043
C: TBK0039
Hinweis:
Kupplungsbelag mit Ropoxy
(No. 5066) in die Kupplungs-
glocke einkleben!
5
