ROBBE Raptor 30 Bauanleitung Seite 10

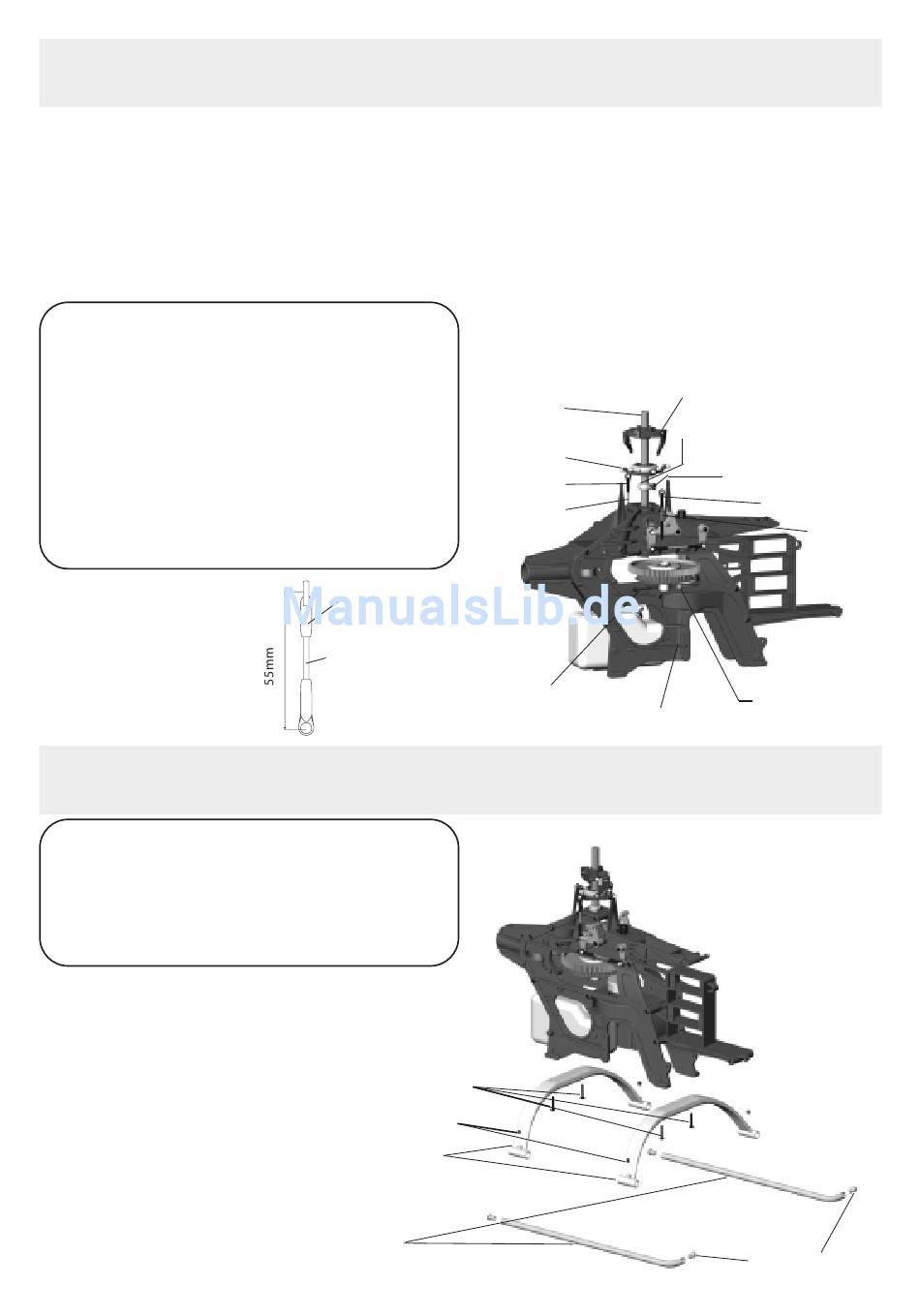

7 Chassis-Montage (Teil 3)
Die Hauptrotorwelle durch die Wellenlager schieben und sicher stellen,daß das Ende mit den Bohrungen nach
unten zeigt. Das vormontierte Antriebszahnrad auf der Welle in Position schieben.Die Bohrungen in der Hauptro-
tor- Welle zu denen der Freilaufhülse auf dem Antriebszahnrad ausrichten. Inbusschraube einsetzen und mit
Stopp- Mutter verschrauben.Den Klemmring am oberen Ende des Wellen-Lagers einsetzen und mit zwei Schrau-
ben sichern. Die Taumelscheibe aufschieben und die Nick- und Roll-Gestänge außen an der Taumelscheibe
anschließen. Dann den vormontierten Pitchkompensator auf die Welle aufschieben und die Anlenkung mit den
inneren Kugeln der Taumelscheibe verbinden.
A: THMC3-20B Inbusschraube (M 3x20) 1
B: THMM3Z Stoppmutter M3
C: THME4-5B Madenschraube M4x5
D: TBK0086 Kugelgelenk
E: TBK0092 Gestänge, 30 lang
F: TBK0030 Klemmring
G: TBK0029 Hauptrotorwelle
H: Pitchkompensator
I: TBV0013 Taumelscheibe
J: Hauptchassis
8 Kufen-Montage
A: THSE3-18B Treibschraube (3x18)
B: THME4-5B Madenschraube M4x5
C: TBK0066 Kufenbügel
D: TBK0064 Kufenrohr
E: TBK0065 Endkappe
1
2
4
2
1
1
1
1
D: TBK0086
E: TBK0092
4
4
2
2
4
A: THSE3-18B
B: THME4-5B
C: TBK0066
D: TBK0064
9
G: TBK0029
I: TBV0013
D: TBK0086
E: TBK0092
A: THMC3-20
J: Hauptchassis
H: Pitchkompensator
F: TBK0030
C: THME4-5B
D: TBK0086
E: TBK0092
B: THMM3Z
E: TBK0065
